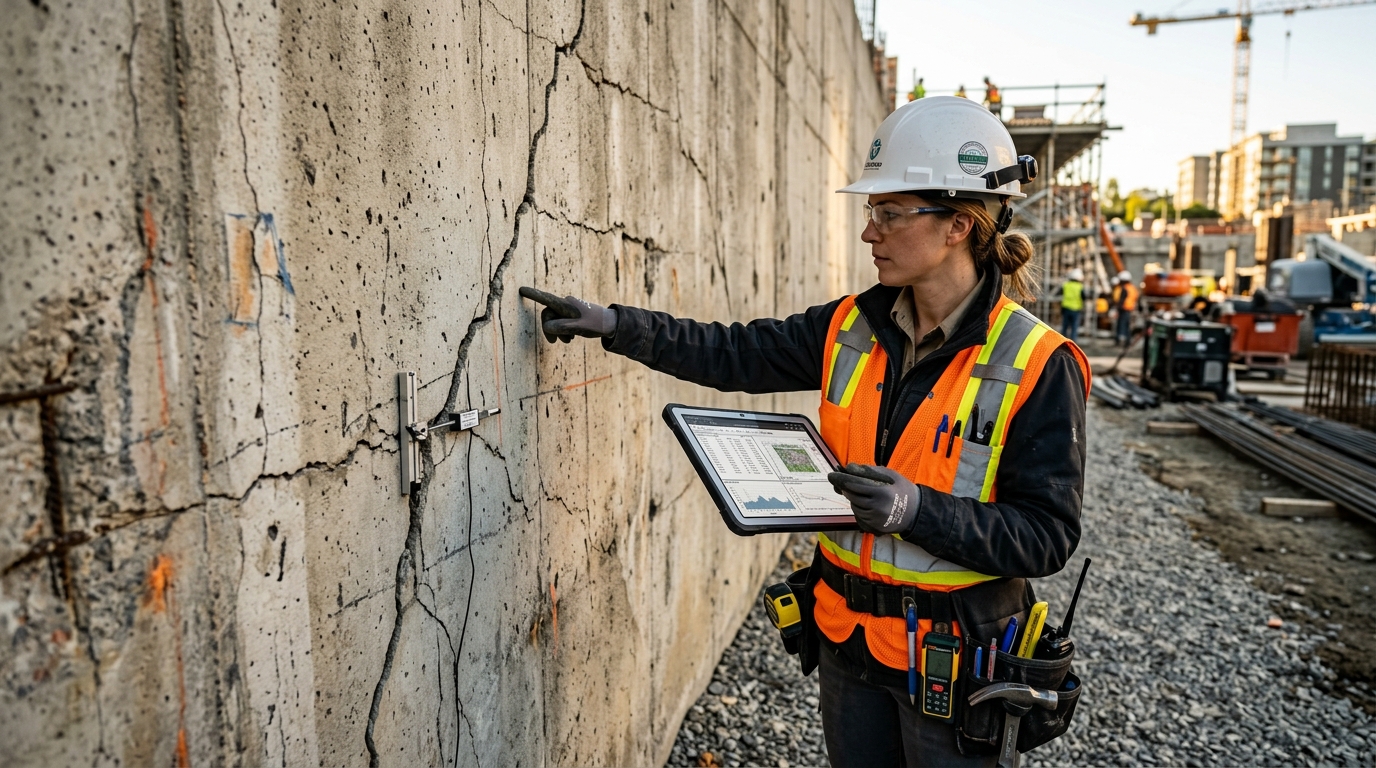

Фасадная оболочка современного здания испытывает колоссальный комплекс деструктивных воздействий: знакопеременные температурные циклы «зима–лето» (от $-40$°C до $+70$°C на солнечной стороне), пульсационный ветровой напор, косые дожди, вымывание солей цементного раствора и агрессивные выбросы выхлопных газов мегаполисов. При нарушении технологии монтажа штукатурных систем (СФТК), навесных вентилируемых фасадов (НФС) или кирпичной облицовки фасадные конструкции быстро деградируют. В соответствии с ГОСТ 31937-2024 «Здания и сооружения. Правила обследования и мониторинга технического состояния», своевременное инструментальное обследование фасада здания позволяет предотвратить катастрофическое обрушение тяжелых облицовочных плит на пешеходные зоны и ликвидировать скрытые мостики холода, снижающие энергоэффективность здания на 30–50%.

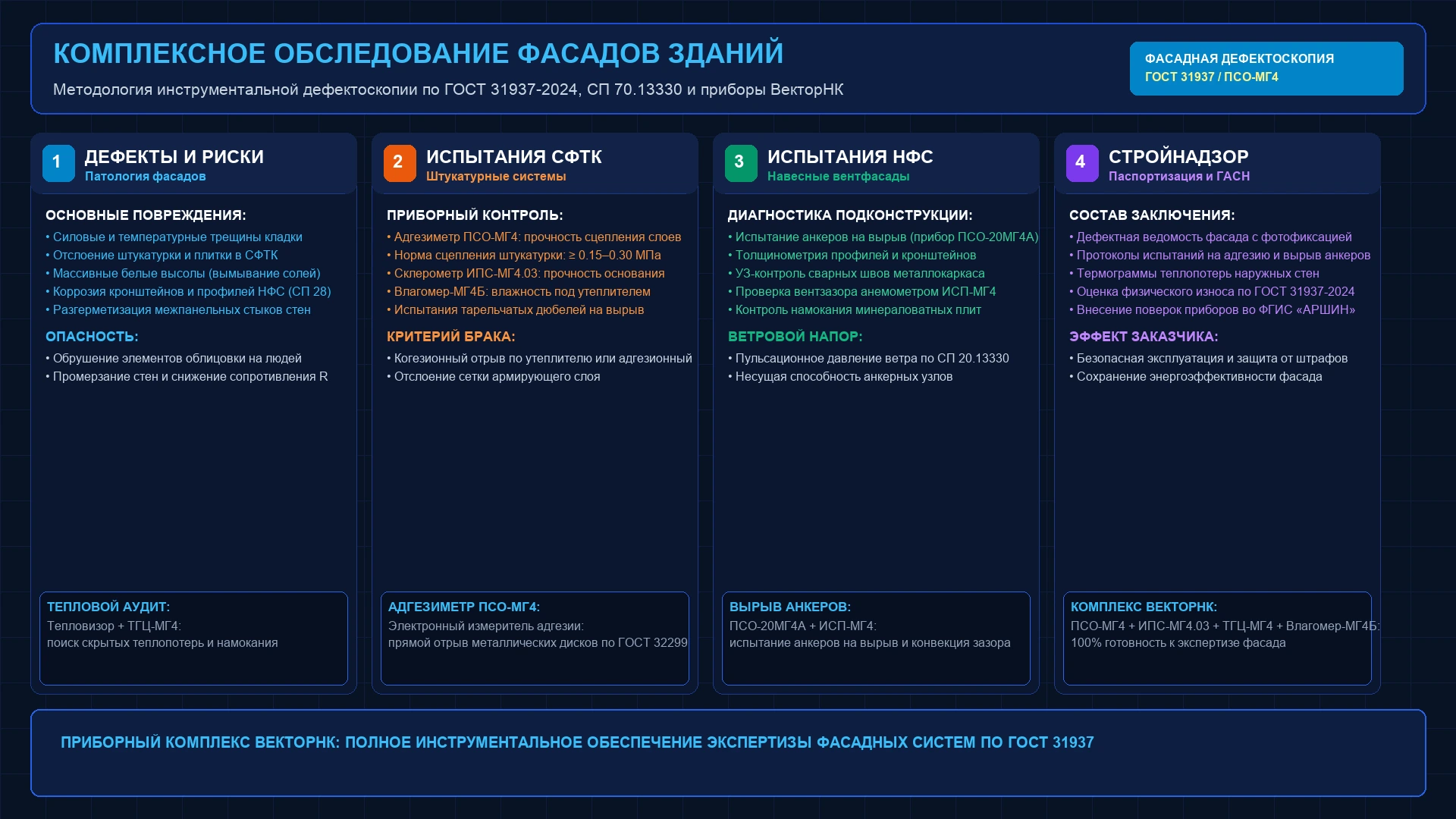

1. Нормативная база обследования наружных фасадных систем
Инструментальная экспертиза технического состояния фасадов зданий базируется на требованиях федеральных сводов правил и стандартов:
- ГОСТ 31937-2024 «Здания и сооружения. Правила обследования и мониторинга технического состояния» — регламентирует периодичность (не реже 1 раза в 10 лет, а для уникальных зданий — каждые 5 лет), состав работ и формы дефектных ведомостей;
- СП 293.1325800.2017 «Системы фасадные теплоизоляционные композитные с наружными штукатурными слоями (СФТК)» — определяет правила проектирования, монтажа и критерии прочности сцепления слоев;
- СП 50.13330.2012 «Тепловая защита зданий» — нормирует сопротивление теплопередаче наружных ограждений и отсутствие зон конденсации влаги;
- СП 20.13330.2016 «Нагрузки и воздействия» — устанавливает расчетные ветровые нагрузки с учетом пульсационной составляющей для высотных зданий;
- ГОСТ 58387-2019 «Анкеры тарельчатые для крепления теплоизоляционного слоя в фасадных теплоизоляционных композитных системах» — нормирует методы испытаний дюбелей на вырыв;
- ГОСТ 32299-2012 (ISO 4624) «Материалы лакокрасочные. Определение прочности сцепления методом отрыва» — регламентирует методы контроля адгезии приборами типа ПСО-МГ4.
2. Обследование штукатурных фасадов (СФТК): адгезия и дюбели
Штукатурные «мокрые» фасады представляют собой многослойную конструкцию: клеевой слой, утеплитель (пенополистирол ППС или базальтовая минераловатная плита), базовый армированный слой со стеклосеткой и декоративно-защитная штукатурка.
| Характер дефекта | Причина возникновения | Метод инструментального контроля |
|---|---|---|
| Бухтение и отслоение штукатурки | Нарушение адгезии базового слоя к утеплителю, отсутствие грунтования, работа по мокрому основанию. | Простукивание, прямой отрыв металлических дисков адгезиметром ПСО-МГ4. |
| Паутинные и силовые трещины | Отсутствие нахлеста армирующей сетки (минимум 10 см), отсутствие косынок в углах проемов, усадка клея. | Измерительная лупа ЛИ-3 с подсветкой, ультразвуковой прибор УКС-МГ4. |
| «Эффект леопарда» (пятна дюбелей) | Сквозные мостики холода из-за применения дюбелей без термоголовок или чрезмерного заглубления тарелок. | Инфракрасная съемка тепловизором по ГОСТ 26629-2024. |
| Выкрашивание цокольной зоны | Капиллярный подсос брызг и талой воды из-за отсутствия гидрофобизации и герметизации примыкания отмостки. | Замер остаточной влажности прибором Влагомер-МГ4Б. |
По СП 293.1325800.2017 прочность сцепления базового армированного слоя с плитой утеплителя должна составлять не менее 0.15 МПа (при 100% когезионном разрыве по телу минеральной ваты или пенополистирола). Если отрыв происходит по контакту «клей–утеплитель» с усилием менее 0.10 МПа — система признается дефектной и подлежит замене.
3. Обследование навесных вентфасадов (НФС): анкеры и подконструкция
Навесные вентилируемые фасады (НФС) — конструкции повышенной ответственности. На высотах 50–100 метров ветровой отсос достигает значений $1.2–2.0\text{ кПа}$, создавая колоссальные выдергивающие усилия на крепежные анкеры.
Ключевые этапы аудита подсистемы НФС:
- Натурные испытания анкеров на вырыв: В несущую стену (монолитный бетон, пустотелый кирпич или ячеистый бетон) монтируются фасадные дюбели. Испытания проводятся гидравлическим измерителем прочности крепления анкеров ПСО-20МГ4А по ГОСТ 58387. Прибор фиксирует пиковое усилие вырыва (в кН) с точностью до 1%. Нормативное усилие выдергивания должно превышать расчетную нагрузку с коэффициентом надежности не менее $\gamma = 2.0–2.5$;
- Толщинометрия и коррозионный аудит металлокаркаса: Замеряется остаточная толщина цинкового покрытия стальных кронштейнов и профилей магнитным толщиномером. Очаги коррозии в узлах сопряжения разнородных металлов (контакт стали и алюминия без паронитовой прокладки) вызывают гальваническую коррозию и срез заклепок;
- Аэродинамика вентилируемого воздушного зазора: Зазор между утеплителем и облицовкой (керамогранитом, композитными кассетами) должен составлять не менее 40–60 мм. С помощью электронного анемометра ИСП-МГ4 измеряется скорость восходящего конвективного воздушного потока. Заужение зазора приводит к переувлажнению минераловатных плит;
- Контроль влажности утеплителя: Замер влажности минеральной ваты под облицовкой выполняется прибором Влагомер-МГ4Б. Намокший утеплитель теряет формоустойчивость, сползает вниз и оголяет холодные участки несущей стены.
4. Дефектоскопия кирпичной облицовки: трещины, гибкие связи и высолы
Лицевая кирпичная кладка многоэтажных монолитно-каркасных зданий страдает от концентрации температурных деформаций:
- Отсутствие температурно-усадочных швов: При сезонном нагревании кирпичный фасад удлиняется на 1–1.5 мм на каждые 10 метров длины. Если в наружном слое не устроены вертикальные швы с шагом 6–10 м, возникают мощные диагональные силовые трещины с раскрытием до 5–15 мм;
- Коррозия и обрыв гибких связей: Связь лицевого слоя с монолитным пилоном или газобетонным заполнением осуществляется стальными или базальтопластиковыми анкерами (не менее 4–5 шт. на 1 м²). Коррозия связей ведет к потере устойчивости фасадной стенки и внезапному обрушению целых этажных простенков;
- Массивные белые высолы: Вымывание гидроксида кальция и щелочных солей из цементно-песчаного кладочного раствора. Кристаллизация солей в порах керамического кирпича сопровождается увеличением объема на 10–12%, что вызывает морозное шелушение и отстрел лицевых стенок кирпича. Параметры микроклимата кладки фиксируются термогигрометрами ТГЦ-МГ4.
5. Тепловизионный контроль качества теплоизоляции по ГОСТ 26629-2024
Инфракрасная термография позволяет дистанционно выявить 100% скрытых дефектов ограждения без дорогостоящего вскрытия облицовки:
- Условия проведения съемки: Испытания проводятся в отопительный период при разнице температур наружного и внутреннего воздуха $\Delta t \ge 15–20$°C;
- Выявляемые тепловые аномалии:
- Промерзание торцов монолитных плит перекрытий из-за отсутствия термовкладышей;
- Продувание и инфильтрация холодного воздуха через неуплотненные межпанельные стыки;
- Зоны выпадения конденсата и намокания утеплителя, обладающие аномально высокой теплопроводностью;
- Дефекты монтажа оконных блоков (мостики холода по периметру примыкания коробки к стене).
6. Методика проведения испытаний на отрыв адгезиметром ПСО-МГ4
Для официального подтверждения надежности штукатурных и плиточных покрытий применяется метод нормального прямого отрыва по ГОСТ 32299:
Порядок испытания адгезиметром ПСО-МГ4:
- Подготовка контрольного участка: Поверхность зачищается от пыли и обезжиривается. На покрытие эпоксидным клеем наклеивается круглый стальной штамп (диск) диаметром 50 мм;
- Прорезание контура: Корончатым сверлом по контуру диска покрытие прорезается на всю глубину до несущего основания (чтобы исключить влияние окружающих слоев штукатурки);
- Монтаж адгезиметра: Тяга прибора ПСО-МГ4 соединяется с головкой диска. Вращением рукоятки гидропривода создается плавно нарастающее отрывающее усилие со скоростью не более 1 МПа/с;
- Фиксация результатов: Электронный микропроцессорный блок прибора автоматически фиксирует максимальное разрывное усилие $F$ (в кН) и рассчитывает прочность сцепления в МПа:
$$R_{\text{адг}} = \frac{F}{A} = \frac{4 \cdot F}{\pi \cdot d^2}$$
- Оценка характера разрушения: В протоколе фиксируется тип отрыва: по клеевому шву (брак клея), когезионный по телу утеплителя (эталонное качество) или адгезионный по границе контакта.
7. Составление дефектной ведомости и расчет физического износа
Итоговым документом обследования фасада является экспертное заключение с приложением дефектной ведомости по ГОСТ 31937-2024:
- Развертка фасадов по осям: Графические чертежи с точным нанесением всех выявленных дефектов (трещины, сколы, высолы, зоны отслоений);
- Фотографический атлас: Фотофиксация каждого повреждения с привязкой масштабной линейки;
- Протоколы неразрушающего контроля: Протоколы испытаний адгезии прибором ПСО-МГ4, протоколы вырыва анкеров ПСО-20МГ4А, склерометрии ИПС-МГ4.03 и поверки во ФГИС «АРШИН»;
- Расчет физического износа фасада (%): Оценка износа по удельным объемам дефектов и присвоение итоговой категории технического состояния: работоспособное, ограниченно-работоспособное или аварийное.
8. Приборный комплекс ВекторНК для комплексной экспертизы фасадов
Инженерный центр «ВекторНК» поставляет полный перечень сертифицированных средств измерений производства завода СКБ «Стройприбор» для инструментального обследования фасадов:
Адгезиметр электронный ПСО-МГ4
Измерение прочности сцепления штукатурок, плиточного клея и кьюрингов по ГОСТ 32299. Диапазон усилий до 10 кН, электронный силоизмеритель, память на 100 протоколов, USB.
Измеритель прочности крепления анкеров ПСО-20МГ4А
Полевые испытания фасадных анкеров и дюбелей на вырыв по ГОСТ 58387. Нагрузка до 20 кН (2 тс), цифровой блок индикации пикового усилия, комплект захватов под все типы крепежа.
Анемометр электронный ИСП-МГ4
Прецизионный прибор для замера скорости конвективных воздушных потоков в вентилируемом зазоре НФС. В паре с термогигрометром ТГЦ-МГ4 гарантирует точный аудит микроклимата фасада.
Влагомер стройматериалов Влагомер-МГ4Б
Диэлькометрический экспресс-замер влажности минераловатного утеплителя, кирпичной кладки и бетонного цоколя по ГОСТ 21718-84. Глубина зондирования до 50 мм, 15 калибровок.
9. Часто задаваемые вопросы (FAQ)
1. С какой периодичностью необходимо проводить обследование фасадов зданий?
По ГОСТ 31937-2024 первое обследование проводится не позднее чем через 2 года после ввода объекта в эксплуатацию. В дальнейшем плановый инструментальный аудит выполняется не реже одного раза в 10 лет (а для зданий, эксплуатируемых в агрессивных промышленных и приморских средах — не реже одного раза в 5 лет).
2. Почему нельзя удалять высолы со стен обычной водой?
Вода растворяет соли на поверхности и загоняет их обратно в капилляры кирпича. При высыхании они снова кристаллизуются с удвоенной силой. Высолы удаляются специализированными слабокислыми очистителями с последующей обязательной гидрофобизацией поверхности кремнийорганическими составами.
3. Сколько анкеров НФС необходимо испытать на вырыв на объекте?
По ГОСТ 58387 и СТО НОСТРОЙ натурные испытания проводятся в объеме не менее 5–15 анкеров каждого типа для каждого вида несущего стенового материала (бетон, кирпич, газобетон). Результаты оформляются актом с расчетом статистической несущей способности крепежа.
4. Какая допустимая ширина раскрытия трещин на оштукатуренном фасаде?
Для систем СФТК появление сквозных трещин шириной более 0.1 мм считается недопустимым браком, так как влага проникает к утеплителю. В кирпичной лицевой кладке допускаются волосяные трещины до 0.3 мм, не прогрессирующие во времени.
5. Чем опасен зауженный вентилируемый зазор в системах НФС?
Зазор менее 40 мм не обеспечивает достаточной скорости тяги (эффекта дымовой трубы). Пары влаги, выходящие из помещения через стену, не выветриваются, а конденсируются на тыльной стороне облицовки и в толще утеплителя, приводя к гниению и намоканию фасада.
6. Где приобрести поверенное оборудование для обследования фасадов?
Инженерный центр «ВекторНК» поставляет адгезиметры ПСО-МГ4, измерители вырыва анкеров ПСО-20МГ4А, влагомеры Влагомер-МГ4Б, анемометры ИСП-МГ4 и термогигрометры ТГЦ-МГ4 с государственной поверкой во ФГИС «АРШИН».
