Керн — единственный результат в контроле прочности бетона, который не нужно ничем подтверждать. Склерометр требует градуировочной зависимости, ультразвук — привязки, отрыв со скалыванием — нормативных коэффициентов. Выбуренный из конструкции цилиндр разрушают на прессе и получают прочность напрямую. Поэтому в спорной ситуации решает именно он.
Цена этой определённости — повреждение конструкции и жёсткая процедура. ГОСТ 28570-2019 «Бетоны. Методы определения прочности по образцам, отобранным из конструкций» описывает, каким должен быть образец, откуда его можно брать и как пересчитать полученную нагрузку в прочность, сопоставимую с классом бетона. Ошибка на любом из этих шагов обесценивает результат так же надёжно, как отсутствие поверки у склерометра.
Когда керны действительно нужны
Отбор образцов — крайняя мера, и применяют её в ограниченном числе ситуаций:
- Спор о прочности между заказчиком и подрядчиком. Косвенные методы дают расхождение, а решение о приёмке или усилении требует однозначного ответа. Типовой сценарий разобран в статье о конфликте «кубики против монолита».
- Судебная строительно-техническая экспертиза. Керны — основной инструмент эксперта: результат воспроизводим и не зависит от градуировки прибора. Подробнее — в материале о судебной экспертизе прочности бетона.
- Утраченные или недостоверные контрольные образцы. Кубы не изготавливались, хранились с нарушениями или их результаты противоречат состоянию конструкции.
- Построение градуировочной зависимости. Керны служат прямым методом при установлении зависимости для косвенных методов по ГОСТ 22690-2015 и ГОСТ 17624-2021.
- Обследование эксплуатируемого здания. Бетон в возрасте десятков лет, документов о составе нет, а для поверочного расчёта конструкций нужна фактическая прочность.
Каким должен быть образец

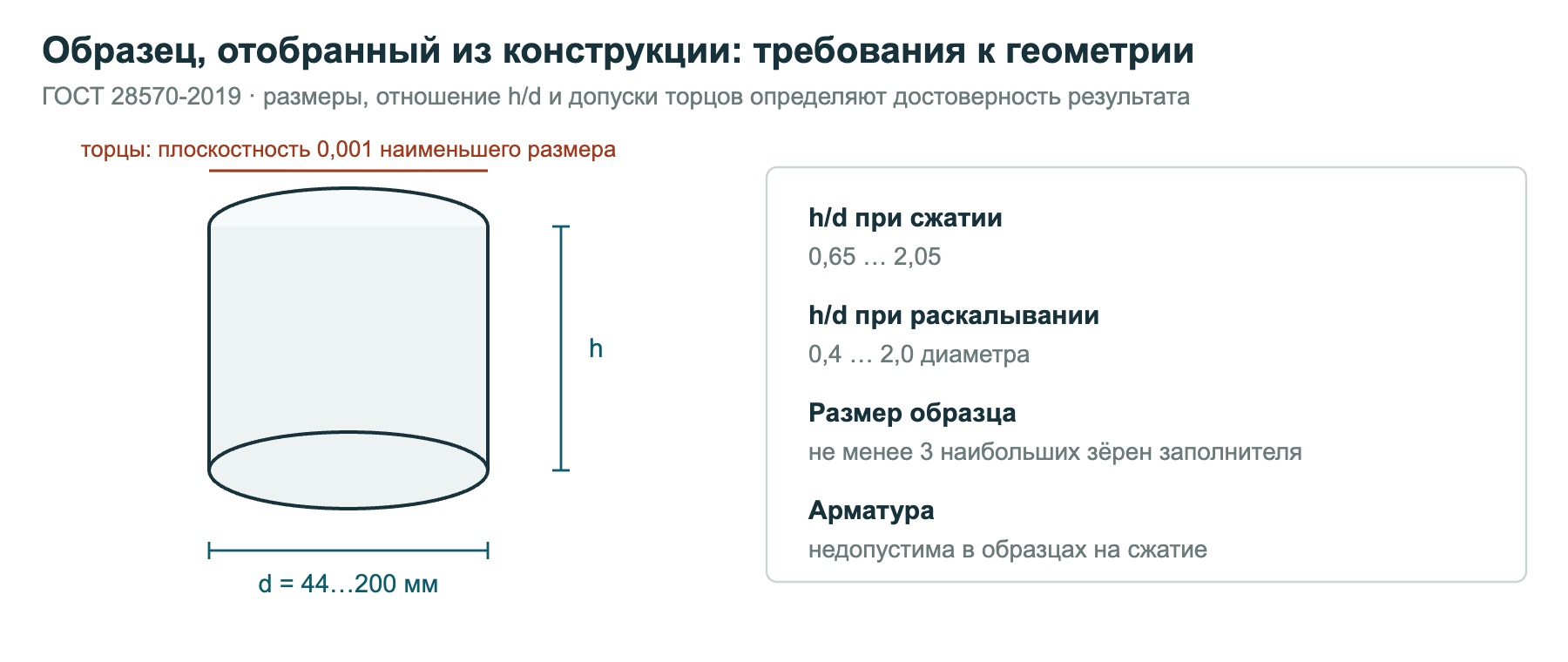

Стандарт допускает цилиндры диаметром от 44 до 200 мм. Отношение высоты к диаметру для испытания на сжатие — от 0,65 до 2,05; для испытания на растяжение при раскалывании — от 0,4 до 2,0 диаметра; для осевого растяжения — от 1,0 до 4,0 диаметра.
Второе ограничение связано с составом бетона: минимальный размер образца должен превышать наибольший размер крупного заполнителя не менее чем в три раза. Для бетона на щебне фракции 20 мм это означает диаметр керна не менее 60 мм; попытка обойтись коронкой 50 мм даёт образец, в котором одно зерно щебня определяет результат.
Сколько образцов отбирать
Число образцов в серии стандарт связывает с их размером: чем мельче образец, тем больше разброс и тем больше требуется повторностей.
| Диаметр (наименьший размер) образца | Минимальное число образцов в серии |
|---|---|
| менее 44 мм | 6 |
| 44–60 мм | 4 |
| 61–89 мм | 3 |
| 90 мм и более | 2 |
Отсюда практический вывод, который экономит время и деньги: выбуривание коронкой 100 мм требует двух образцов вместо шести. Одна серия отбирается с участка конструкции площадью не более 0,5 м² — образцы, взятые из разных зон, в одну серию не объединяют.
Где бурить нельзя
Места отбора устанавливают в программе испытаний до выезда на объект, а не по месту. Стандарт требует выбирать участки, свободные от арматуры, и удалённые от рабочих швов и краёв конструкции не менее чем на 100 мм.
Требования к арматуре внутри образца различаются по видам испытаний: для образцов на сжатие и осевое растяжение наличие арматуры недопустимо, при испытании на раскалывание арматура не должна располагаться ближе 30 мм от предполагаемой плоскости раскола.
Отсюда обязательный подготовительный этап: перед бурением положение арматуры определяют приборным поиском. Как это делается — в статье о контроле защитного слоя и поиске арматуры. Пропущенный стержень означает и испорченный образец, и повреждённое армирование конструкции — второе гораздо дороже.
Отдельно оценивают несущую способность: отбор из сжатой зоны нагруженной колонны или из узла опирания согласуют с проектировщиком. Практика «бурим, где удобно подъехать» приводит к тому, что результат относится к зоне, не характерной для конструкции, и оспаривается по существу.
Технология отбора
Образцы выбуривают или выпиливают оборудованием с алмазным режущим инструментом мокрого или сухого способа обработки; для бетона класса ниже В15 допускается твердосплавный инструмент. Ключевые моменты, которые обычно упускают:
- Охлаждение и жёсткость крепления установки. Вибрация коронки образует микротрещины по образующей, и прочность снижается на величину, которую потом невозможно отделить от фактической.
- Маркировка сразу после извлечения. Маркировка выполняется по ГОСТ 10180 с дополнительным обозначением принадлежности к пробе: конструкция, участок, номер образца, дата и время отбора, ориентация относительно направления бетонирования.
- Фиксация факта отбора. Схема мест отбора с привязкой к осям, фотографии до и после, отметка в журнале бетонных работ — без этого результат нельзя связать с конкретной конструкцией.
Подготовка торцов
Торцы образца выравнивают шлифованием или выравнивающим составом. Требования жёсткие: отклонение от плоскостности опорных поверхностей — не более 0,001 наименьшего размера образца, отклонение от перпендикулярности смежных граней — не более 2 мм на 100 мм длины. Для керна диаметром 100 мм это 0,1 мм неплоскостности — величина, которую на глаз не проконтролировать.
Причина строгости прозаична: неровный торец создаёт концентрацию напряжений, образец разрушается раньше, и прочность занижается на 10–20 % без всякой связи с качеством бетона.
Влажностное состояние
Стандарт предусматривает два состояния, в которых испытывают образцы. В воздушно-влажностном состоянии образцы после подготовки мокрым способом выдерживают не менее 3 суток (при подготовке без дополнительного увлажнения — не менее 1 суток). В состоянии, насыщенном водой, образцы выдерживают в воде температурой (20 ± 5) °C не менее 48 часов и испытывают сразу после извлечения, промокнув влажной тканью.
Состояние выбирают заранее и фиксируют в протоколе: результаты образцов, испытанных в разных состояниях, в одну серию не сводят.
Приведение результата: два коэффициента
Прочность, полученная делением разрушающей нагрузки на площадь сечения керна, ещё не сопоставима с классом бетона. Класс нормируется по прочности базового образца — куба с ребром 150 мм. Поэтому результат приводят двумя коэффициентами: по отношению h/d и по размеру образца.

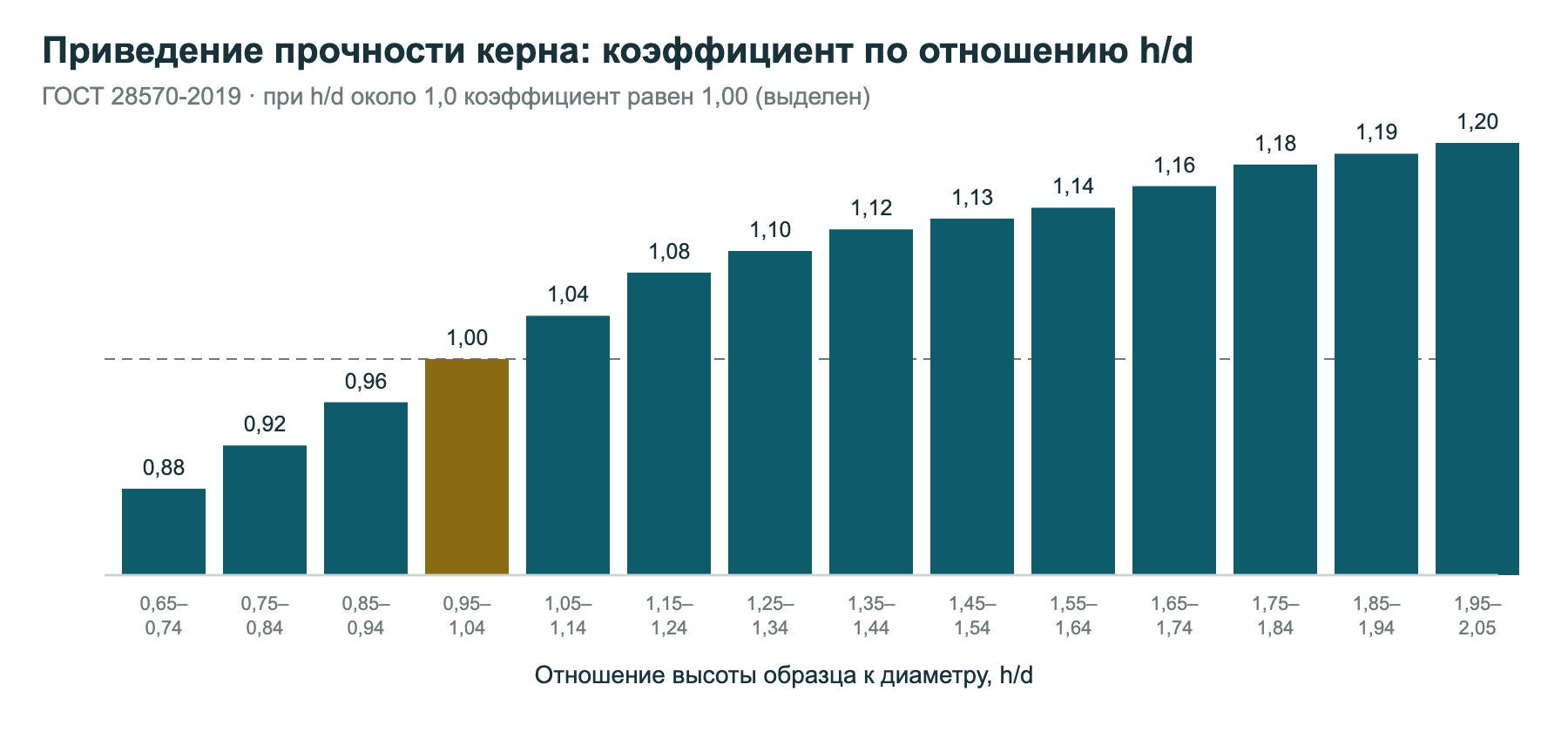

Коэффициент η₁, учитывающий отношение высоты к диаметру при сжатии, изменяется от 0,88 при h/d в диапазоне 0,65–0,74 до 1,20 при h/d 1,95–2,05; значению h/d около 1,0 соответствует коэффициент 1,00. Масштабный коэффициент по размеру для цилиндров составляет 0,85 при диаметре около 50 мм, 0,90 при 63 мм, 0,95 при 80 мм и 1,00 при диаметре 90 мм и более. Точные значения принимают по таблицам стандарта для конкретного вида испытания.
Числовой пример
Из монолитной плиты отобраны два керна коронкой 94 мм, высота после подрезки торцов 100 мм.
- Отношение h/d = 100 / 94 = 1,06 → коэффициент η₁ = 1,04.
- Диаметр 94 мм — более 90 мм, масштабный коэффициент по размеру равен 1,00.
- Площадь сечения: π × 94² / 4 = 6 940 мм².
- Разрушающая нагрузка первого образца: 210 кН → 210 000 / 6 940 = 30,3 МПа.
- Приведённая прочность: 30,3 × 1,04 × 1,00 = 31,5 МПа.
Второй образец при нагрузке 202 кН даёт 29,1 × 1,04 = 30,3 МПа. Прочность бетона в серии — среднее арифметическое значений испытанных образцов: (31,5 + 30,3) / 2 = 30,9 МПа.
Это фактическая прочность бетона на участке. Перевод результата в класс и решение о соответствии — процедура ГОСТ 18105-2018, и выполняется она отдельно: единичное значение 30,9 МПа само по себе не означает «бетон класса B25».
Восстановление конструкции
Образованные при отборе полости заполняют бетоном или ремонтным материалом с показателями качества не ниже проектных требований. Это не формальность: незаделанное отверстие в защитном слое — прямой путь к коррозии арматуры, механизм которой запускается уже через несколько месяцев эксплуатации.
В акте фиксируют состав ремонтного материала, дату заделки и фотографию восстановленного участка. При обследовании эксплуатируемых зданий этот акт становится частью исполнительной документации по обследованию.
Почему керны считаются арбитражным методом
В споре о прочности стороны обычно приходят с результатами косвенных методов, каждый со своей градуировочной зависимостью. Спорить о зависимости можно бесконечно: она построена на другом бетоне, скорректирована не вовремя, привязка выполнена на трёх участках вместо большего числа.
Керн эту дискуссию закрывает. Прочность получена прямым разрушением, приведение выполнено по табличным коэффициентам, а процедура отбора зафиксирована документально. Именно поэтому результаты кернов служат опорными при построении и привязке градуировочных зависимостей — и именно поэтому надзор при разногласиях требует отбора образцов, а не повторных измерений склерометром.
Шесть ошибок, из-за которых результат кернов оспаривают
- Число образцов меньше требуемого для их размера. Два керна диаметром 60 мм вместо четырёх — серия не состоялась.
- Образцы из разных зон объединены в одну серию. Требование площади участка не более 0,5 м² нарушается чаще всего при отборе «по одному керну с каждой колонны».
- Не учтено отношение h/d. Прочность посчитана делением нагрузки на площадь без коэффициента приведения — результат занижен или завышен на 4–20 %.
- Диаметр не соответствует крупности заполнителя. Керн 50 мм на бетоне со щебнем 20 мм даёт разброс, который невозможно объяснить.
- Арматура в образце на сжатие. Такой образец из серии исключается, а если исключать не из чего — испытания повторяют.
- Нет схемы мест отбора и акта восстановления. Формально результат есть, но привязать его к конкретной конструкции в суде невозможно.
Частые вопросы
Сколько кернов нужно отобрать из конструкции?
Число образцов в одной серии определяется их размером: 2 образца при диаметре 90 мм и более, 3 — при 61–89 мм, 4 — при 44–60 мм, 6 — при диаметре менее 44 мм. Число серий на конструкцию определяется программой испытаний и схемой контроля по ГОСТ 18105-2018.
Какой минимальный диаметр керна допустим?
Стандарт допускает цилиндры от 44 мм, но с ограничением по составу: наименьший размер образца должен быть не менее трёх наибольших размеров крупного заполнителя. Для бетона на щебне 20 мм практический минимум — 60 мм.
Можно ли испытывать керн с арматурой?
Для испытаний на сжатие и осевое растяжение — нет. При испытании на растяжение при раскалывании арматура не должна находиться ближе 30 мм от предполагаемой плоскости раскола.
Нужно ли приводить прочность керна к кубу 150 мм?
Да. Результат умножают на коэффициент, учитывающий отношение h/d, и на масштабный коэффициент по размеру образца. Без приведения значение несопоставимо с классом бетона.
Обязательно ли заделывать отверстия после отбора?
Да. Полости заполняют бетоном или ремонтным материалом с характеристиками не ниже проектных. Факт восстановления фиксируют актом с фотографией.
Чем керны лучше отрыва со скалыванием?
Отрыв со скалыванием тоже относится к прямым методам и в большинстве случаев достаточен, при этом он менее разрушителен. Керны применяют там, где нужна максимальная доказательность — судебная экспертиза, принципиальный спор о приёмке, оценка бетона неизвестного состава в эксплуатируемом здании.
Как быть, если результаты кернов и склерометра расходятся?
Расхождение означает, что градуировочная зависимость косвенного метода не описывает бетон этой конструкции. Приоритет у прямого метода, а зависимость либо перестраивают, либо привязывают коэффициентом совпадения по результатам этих же кернов.
Материал носит справочный характер. Числовые требования приведены по тексту ГОСТ 28570-2019; коэффициенты приведения принимайте по таблицам действующей редакции стандарта для конкретного вида испытания.
