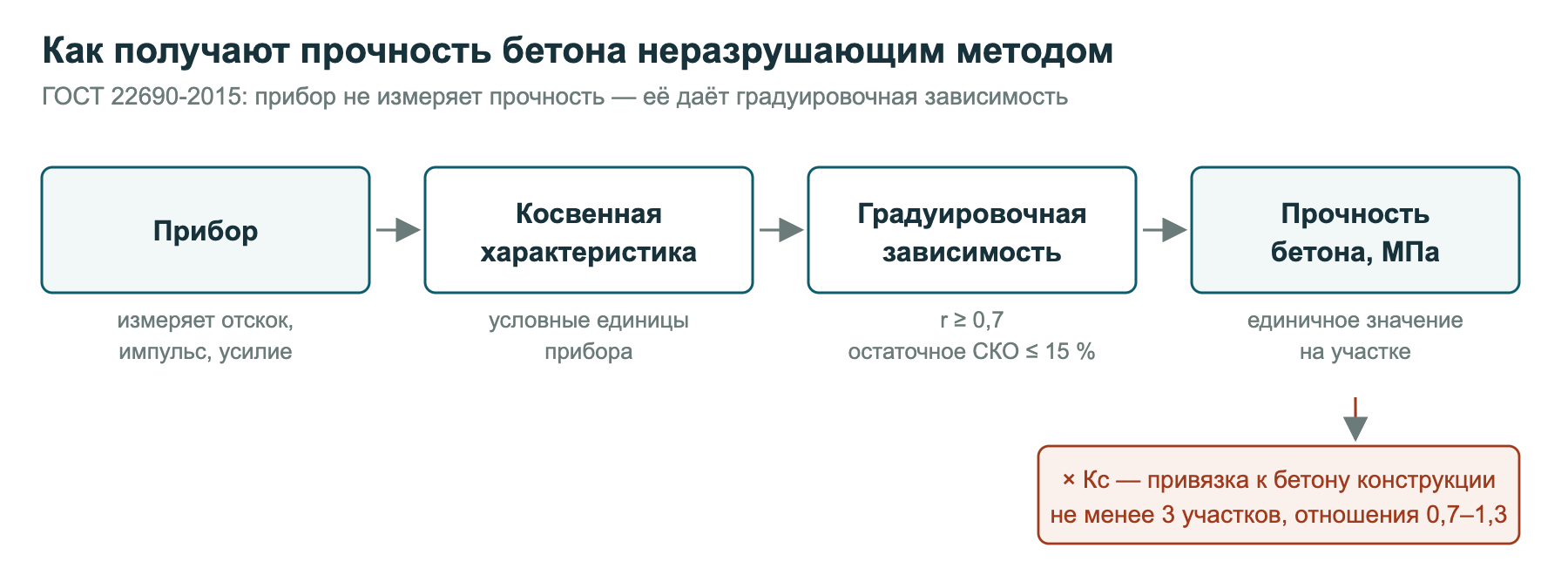

Неразрушающий контроль прочности бетона отличается от лабораторных испытаний одним принципиальным свойством: прибор не измеряет прочность. Склерометр измеряет отскок бойка, ультразвуковой прибор — время прохождения волны, а прочность появляется только после того, как измеренную величину пересчитали по градуировочной зависимости. Именно на этом переходе от косвенной характеристики к мегапаскалям возникает большинство конфликтов с надзором.
ГОСТ 22690-2015 «Бетоны. Определение прочности механическими методами неразрушающего контроля» описывает, как этот переход должен быть построен. Разберём стандарт так, как он применяется в работе лаборатории: что можно каким методом, сколько измерений делать, откуда берётся зависимость и что произойдёт, если её нет.
Что регламентирует ГОСТ 22690-2015
Стандарт устанавливает механические методы определения прочности бетона на сжатие в конструкциях и изделиях. Он описывает не оценку качества бетона в целом, а только измерительную процедуру: прибор, схему испытания, обработку результата. Оценка прочности партии бетона, определение класса и решение о приёмке остаются за ГОСТ 18105-2018, который использует полученные по ГОСТ 22690 значения как исходные данные.
Разделение важно понимать до начала работ. Претензия «прочность определена с нарушением ГОСТ 22690» касается методики измерения, претензия «неверно оценена прочность» — схемы контроля по ГОСТ 18105. Это разные замечания, и закрываются они по-разному.
Пять методов и границы их применения
Стандарт охватывает методы, различающиеся физикой воздействия на бетон и глубиной, на которой оценивается материал. Диапазоны применения жёстко ограничены — вне этих границ метод не даёт достоверного результата, независимо от того, что показывает прибор.
| Метод | Диапазон, МПа | Что фиксирует прибор | Глубина оценки |
|---|---|---|---|
| Упругий отскок | 5–50 | Высота отскока бойка | Поверхностный слой |
| Пластическая деформация | 5–50 | Размер отпечатка на бетоне | Поверхностный слой |
| Ударный импульс | 5–150 | Параметры удара бойка | Поверхностный слой |
| Отрыв | 5–60 | Усилие отрыва приклеенного диска | До 5–10 мм |
| Скалывание ребра | 10–70 | Усилие скалывания угла конструкции | Краевая зона |
| Отрыв со скалыванием | 5–100 | Усилие вырыва анкера из тела бетона | Глубина заделки анкера |
Первые три метода оценивают тонкий поверхностный слой. Это их главное ограничение: карбонизированный, пересушенный или, наоборот, переувлажнённый поверхностный слой даёт результат, не имеющий отношения к прочности бетона в теле конструкции. Механизм подробно разобран в материале о карбонизации бетона и завышенных показаниях склерометров.
Отрыв со скалыванием стоит особняком: он оценивает бетон на глубине заделки анкера и не требует построения градуировочной зависимости при использовании нормативных коэффициентов — поэтому его и применяют как арбитражный метод в спорах и как опорный при привязке зависимостей.
Число измерений на участке: таблица, которую проверяют первой

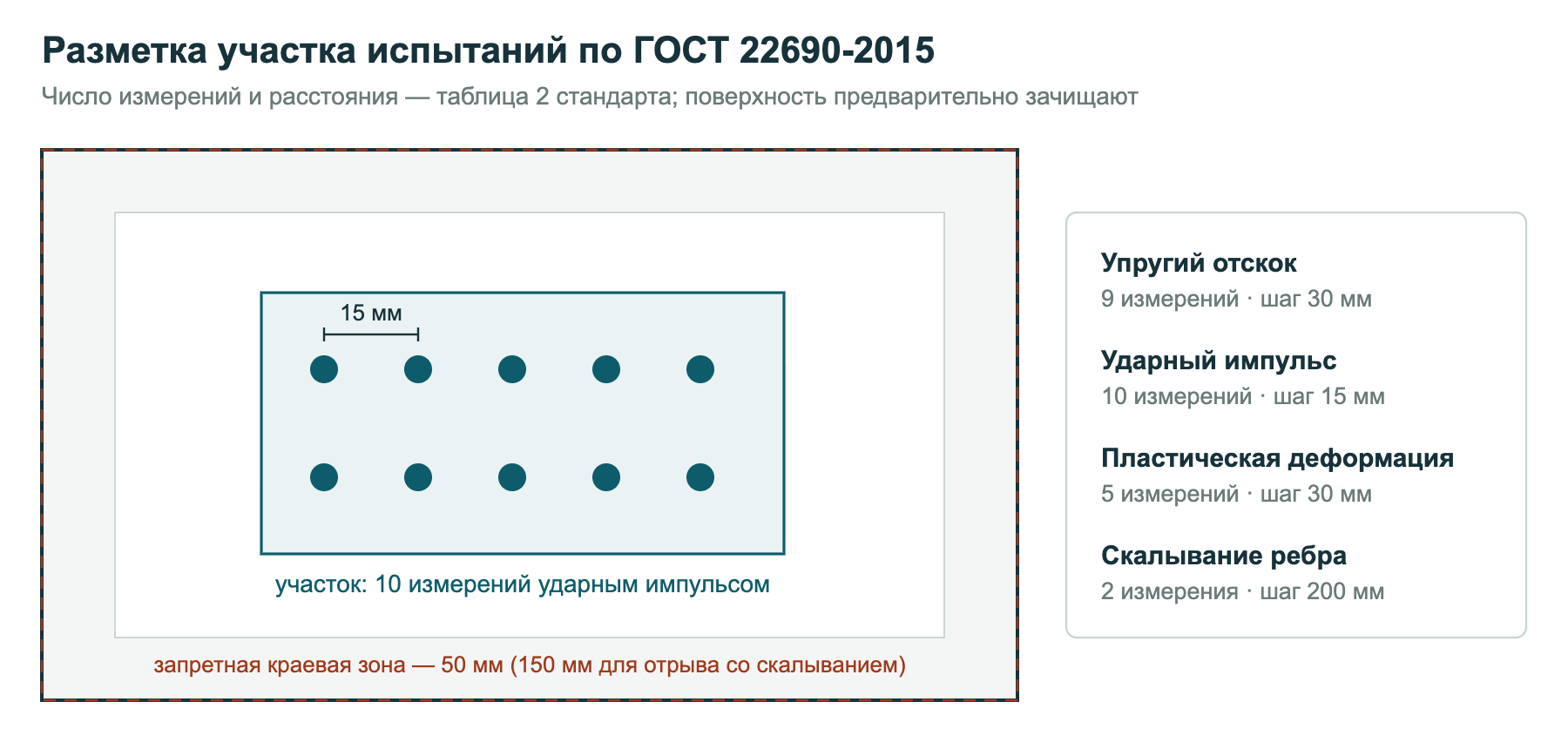

Участок — это зона конструкции, по которой получают одно единичное значение прочности. Стандарт задаёт для каждого метода минимальное число измерений и геометрию их расположения. Нарушение этих требований — самая частая формальная причина, по которой результаты признают недействительными.
| Метод | Число измерений на участке | Расстояние между местами измерений | Расстояние от края конструкции |
|---|---|---|---|
| Упругий отскок | 9 | 30 мм | 50 мм |
| Ударный импульс | 10 | 15 мм | 50 мм |
| Пластическая деформация | 5 | 30 мм | 50 мм |
| Скалывание ребра | 2 | 200 мм | — |
| Отрыв | 1 | 2 диаметра диска | 50 мм |
| Отрыв со скалыванием | 1 | 5 глубин вырыва | 150 мм |
Практическое следствие: участок должен быть достаточно велик, чтобы разместить требуемое число точек с соблюдением расстояний. Для ударного импульса девять–десять точек с шагом 15 мм и отступом 50 мм от края — это площадка порядка 100–150 см². Попытка «уложиться» в узкий простенок между отверстиями заканчивается тем, что часть измерений попадает в краевую зону, где бетон механически ослаблен.
Отдельно стандарт требует, чтобы измерения выполнялись на участках без видимых повреждений: раковин, трещин, отслоений, наплывов. Поверхность под склерометр зачищают до однородного состояния — иначе прибор измеряет свойства цементной плёнки, а не бетона.
Градуировочная зависимость: то, без чего результата нет
Ключевое положение стандарта: прочность определяют по установленной градуировочной зависимости, связывающей косвенную характеристику с прочностью бетона на сжатие. Универсальная кривая, зашитая производителем в прибор, такой зависимостью не является — она построена на неизвестном бетоне неизвестного состава.
Стандарт допускает два пути её получения.
По контрольным образцам
Испытывают образцы-кубы неразрушающим методом, затем разрушают их на прессе и строят зависимость по парам значений. Требуется не менее 15 серий образцов-кубов либо не менее 30 отдельных кубов. Способ точный, но применим только там, где есть образцы того же состава и возраста, что и конструкция.
По результатам испытаний конструкций
Зависимость строят по участкам самой конструкции, где параллельно выполняют измерения косвенным методом и прямым — отрывом со скалыванием либо испытанием кернов по ГОСТ 28570-2019. Минимальное число единичных значений для построения такой зависимости — 12.

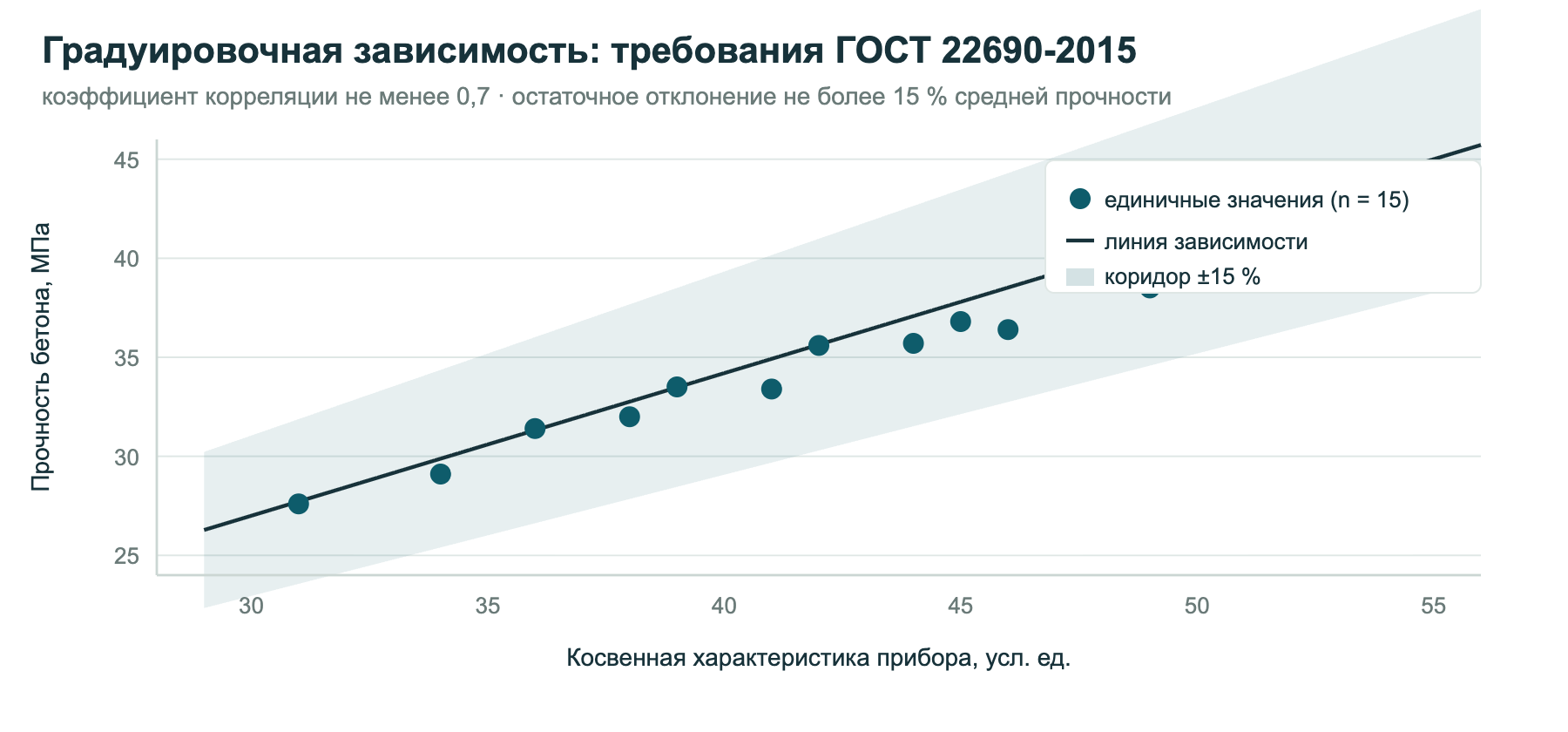

К любой построенной зависимости стандарт предъявляет два численных требования: коэффициент корреляции не менее 0,7 и остаточное среднее квадратическое отклонение не более 15 % среднего значения прочности бетона. Зависимость, не отвечающая этим условиям, к применению не пригодна — её нельзя «немного подправить» отбраковкой неудобных точек.
Есть и ограничение по времени: зависимость привязана к возрасту бетона. Возраст конструкций, на которых её применяют, не должен отличаться от возраста при установлении зависимости более чем на 25 %. Для бетона в промежуточном и проектном возрасте стандарт требует корректировать зависимость не реже одного раза в месяц.
Привязка зависимости и коэффициент совпадения Кс
Строить полноценную зависимость на каждом объекте нереально, поэтому стандарт предусматривает привязку уже имеющейся зависимости к бетону конкретной конструкции — через коэффициент совпадения Кс (приложение Ж). Механизм простой: на нескольких участках выполняют измерения и косвенным методом, и прямым, а отношение результатов усредняют.
Условия применения: число участков не менее трёх, а каждое частное отношение прямого результата к косвенному должно укладываться в диапазон от 0,7 до 1,3. Выход за эти границы означает, что имеющаяся зависимость к данному бетону неприменима — коэффициентом это не лечится, нужна новая зависимость.
Числовой пример
Монолитная плита перекрытия, проектный класс B25. Контроль выполняется электронным склерометром методом ударного импульса, для привязки используется установка отрыва со скалыванием. На трёх участках получены значения:
| Участок | Косвенный метод Rкосв, МПа | Отрыв со скалыванием Rос, МПа | Отношение Rос / Rкосв |
|---|---|---|---|
| 1 | 27,4 | 32,3 | 1,18 |
| 2 | 29,1 | 31,7 | 1,09 |
| 3 | 28,2 | 32,1 | 1,14 |
Все три отношения лежат в допустимом диапазоне 0,7–1,3, условие выполнено. Коэффициент совпадения — среднее арифметическое: Кс = (1,18 + 1,09 + 1,14) / 3 = 1,14.
Дальше на остальных участках работает только склерометр, а каждое полученное значение умножается на Кс. Участок с показанием 26,8 МПа даёт фактическую прочность 26,8 × 1,14 = 30,6 МПа. Разница существенная: требуемая средняя прочность для класса B25 при типичном коэффициенте вариации составляет порядка 28–29 МПа (точное значение определяется по ГОСТ 18105-2018). Без привязки лаборатория записала бы 26,8 МПа и получила формальное несоответствие классу — при фактически нормальном бетоне.
Расчёт удобно выполнять в калькуляторе привязки градуировочной кривой склерометра: он проверяет попадание каждого отношения в допустимый диапазон и считает Кс. Подробный разбор самого коэффициента — в статье о коэффициенте совпадения Кс по ГОСТ 22690-2015 и ГОСТ 17624-2021.
Условия, при которых испытания недопустимы
Стандарт ограничивает не только методы, но и обстановку измерений.
- Температура. Испытания проводят при положительной температуре бетона; работа при отрицательной температуре допускается с ограничениями и не ниже минус 10 °C. Причина не в приборе, а в бетоне: лёд в порах увеличивает жёсткость поверхности, и косвенные методы дают завышенный результат — эффект разобран в материале о зимнем бетонировании и акустическом мираже.
- Влажность. Различие влажностного состояния бетона при построении зависимости и при контроле — источник систематической ошибки, которую коэффициентом Кс не компенсировать, если условия менялись между сериями измерений.
- Возраст. Расхождение возраста более 25 % от возраста при установлении зависимости выводит результат за границы применимости.
- Состояние поверхности. Карбонизированный слой, следы опалубочной смазки, шлифованная или, напротив, рыхлая поверхность искажают отскок и ударный импульс.
Семь причин, по которым результаты бракует надзор
- Прочность посчитана по универсальной кривой прибора. В протоколе нет уравнения градуировочной зависимости и данных о том, как она получена. Самое частое и самое неустранимое замечание: результаты просто не считаются полученными по ГОСТ 22690.
- Нет привязки к бетону конструкции. Зависимость есть, но она построена на другом объекте, а коэффициент Кс не определялся.
- Число измерений на участке меньше требуемого. Шесть ударов вместо десяти по методу ударного импульса — участок недействителен целиком.
- Измерения выполнены у края конструкции. Ближе 50 мм от грани (150 мм для отрыва со скалыванием) результат систематически занижен.
- Просрочена поверка прибора. Проверяется в первую очередь и закрывает вопрос о достоверности всех результатов сразу. Порядок и сроки — в статье об аттестации лабораторий и поверке приборов.
- Метод применён вне своего диапазона. Упругий отскок на бетоне прочностью выше 50 МПа или скалывание ребра ниже 10 МПа.
- Участки выбраны только в доступных местах. Формально стандарт этого не запрещает, но при споре такая выборка не подтверждает прочность конструкции в целом, и надзор требует контроля в характерных зонах — включая неудобные.
Полный разбор претензий с формулировками предписаний — в материале о типичных ошибках лабораторий при спорах с ГАСН.
Что должно быть в протоколе
Стандарт прямо перечисляет сведения, которые фиксируются по результатам испытаний. Протокол должен содержать:
- данные об испытанных конструкциях с указанием проектного класса бетона и даты бетонирования;
- сведения о применённых методах контроля;
- тип приборов с заводскими номерами (и, на практике, сведения о поверке);
- принятую градуировочную зависимость — уравнение и её параметры, способ получения, значение коэффициента Кс при привязке;
- результаты испытаний по участкам и их оценку.
Формулировка «прочность бетона соответствует классу B25» в протоколе испытаний по ГОСТ 22690 некорректна: соответствие классу устанавливается по ГОСТ 18105 при оценке партии, а протокол фиксирует фактическую прочность на участках. Разница между схемами оценки и последствия её игнорирования разобраны в статье «Схема В против схемы Г по ГОСТ 18105-2018».
Порядок работы: короткий чек-лист
- Определить, что контролируется и по какой схеме будет оцениваться результат (ГОСТ 18105).
- Выбрать метод по диапазону прочности и доступу к конструкции.
- Проверить поверку прибора и его пригодность к диапазону.
- Получить градуировочную зависимость: построить или привязать через Кс на трёх и более участках.
- Разметить участки, зачистить поверхность, выдержать расстояния из таблицы 2.
- Выполнить требуемое число измерений на каждом участке, отбраковать явно ошибочные по правилам стандарта.
- Пересчитать косвенные значения в прочность, применить Кс.
- Оформить протокол с уравнением зависимости и данными о приборе.
Частые вопросы
Можно ли использовать градуировочную зависимость, зашитую в прибор производителем?
Для ориентировочной оценки — да, для документального контроля прочности — нет. Такая кривая построена на бетоне неизвестного состава, и результаты, полученные по ней без привязки, надзор не принимает.
Сколько участков нужно для определения коэффициента Кс?
Не менее трёх, при этом каждое отношение прямого результата к косвенному должно попадать в диапазон от 0,7 до 1,3. Если хотя бы одно значение выходит за границы, применять коэффициент нельзя.
Что делать, если Кс получился больше 1,3?
Это признак того, что имеющаяся зависимость не описывает бетон конструкции: другой состав, другой возраст, изменённое состояние поверхности. Нужна новая градуировочная зависимость, построенная по этой конструкции, либо переход на прямой метод.
Можно ли работать склерометром зимой?
Испытания проводят при положительной температуре бетона; при отрицательной допускаются с ограничениями и не ниже минус 10 °C. Бетон, содержащий лёд в порах, даёт завышенные показания косвенных методов — контроль набора прочности по замороженному бетону недостоверен.
Как часто нужно обновлять градуировочную зависимость?
Для бетона в промежуточном и проектном возрасте стандарт требует корректировки не реже одного раза в месяц. Дополнительно зависимость перестраивают при изменении состава бетона, поставщика смеси или технологии выдерживания.
Чем ГОСТ 22690-2015 отличается от ГОСТ 17624-2021?
ГОСТ 22690 регламентирует механические методы (отскок, ударный импульс, отрыв, скалывание), ГОСТ 17624 — ультразвуковой метод. Логика одинаковая: косвенная характеристика, градуировочная зависимость, привязка коэффициентом. Различаются физика измерения и требования к участкам.
Обязательно ли применять отрыв со скалыванием?
Стандарт не требует его во всех случаях, но именно он чаще всего служит прямым методом при построении и привязке зависимости, а в спорных ситуациях — арбитражным. Альтернатива — испытание кернов, отобранных по ГОСТ 28570-2019.
Материал носит справочный характер. Числовые требования приведены по тексту ГОСТ 22690-2015; перед применением сверяйтесь с действующей редакцией стандарта и проектной документацией объекта.
