С 16 июня 2024 года приказом Минстроя России от 15.05.2024 № 327/пр введен в действие свод правил СП 50.13330.2024 «СНиП 23-02-2003 Тепловая защита зданий». Документ утвердил актуализированную редакцию взамен ранее действовавшего СП 50.13330.2012. Пересмотр ключевого теплотехнического норматива направлен на ужесточение требований энергоэффективности в рамках Федерального закона № 261-ФЗ, устранение устаревших приближенных методик расчета неоднородностей и гармонизацию с новым межгосударственным стандартом тепловизионного контроля ГОСТ 26629-2024. В статье подробно разобран весь спектр нововведений: отказ от условного коэффициента однородности $r$ в пользу прямого расчета узлов по СП 230.1325800.2015, новые правила недопущения конденсата и точки росы, ужесточение требований к светопрозрачным конструкциям и современные приборные методы натурного контроля ограждений.
1. Нормативно-правовой статус СП 50.13330.2024 и дата введения
Приказом Министерства строительства и жилищно-коммунального хозяйства Российской Федерации от 15 мая 2024 г. № 327/пр утвержден и введен в действие с 16 июня 2024 года свод правил СП 50.13330.2024 «СНиП 23-02-2003 Тепловая защита зданий». Документ зарегистрирован в Федеральном информационном фонде стандартов и включен в доказательную базу Федерального закона № 384-ФЗ «Технический регламент о безопасности зданий и сооружений».
Все проектные решения объектов капитального строительства, получившие задание на проектирование после даты официального ввода норматива, а также проекты, проходящие государственную или негосударственную экспертизу, обязаны разрабатываться строго по правилам актуализированной редакции 2024 года.
2. Главная инженерная реформа: отказ от коэффициента $r$ и переход на СП 230.1325800
Наиболее радикальным изменением в СП 50.13330.2024 стал полный отказ от использования приближенного коэффициента теплотехнической однородности $r$ при расчете приведенного сопротивления теплопередаче наружных стен, перекрытий и покрытий.
В редакции СП 50.13330.2012 проектировщики повсеместно пользовались упрощенной формулой $R_o^{пр} = r \cdot R_o^{усл}$, где коэффициент $r$ принимался по устаревшим таблицам или приближенным оценкам (как правило, $0,70\dots 0,85$). В реальных зданиях это приводило к катастрофическим ошибкам: фактические теплопотери через сквозные железобетонные плиты перекрытий, пилоны, металлические кронштейны навесных фасадных систем (НФС) и оконные откосы оказывались в $1,5–2,0$ раза выше расчетных, вызывая промерзание углов и образование плесени.
В СП 50.13330.2024 закреплен безальтернативный расчет приведенного сопротивления теплопередаче неоднородных ограждающих конструкций по методике СП 230.1325800.2015 «Конструкции ограждающие зданий. Характеристики теплотехнических неоднородностей»:
$$\frac{1}{R_o^{пр}} = \frac{1}{R_o^{усл}} + \frac{\sum_{j=1}^{n} \psi_j \cdot l_j + \sum_{k=1}^{m} \chi_k}{A}$$
где $R_o^{усл}$ — условное сопротивление теплопередаче глади стены по одномерному сечению, м²·°C/Вт;
$\psi_j$ — удельные линейные потери теплоты через $j$-ю линейную неоднородность (стык стены с плитой, угол, откос), Вт/(м·°C);
$l_j$ — протяженность $j$-й линейной неоднородности, м;
$\chi_k$ — удельные точечные потери теплоты через $k$-ю точечную неоднородность (дюбели, анкеры, фасадные кронштейны), Вт/°C;
$A$ — общая площадь расчетного фрагмента ограждающей конструкции, м².
Это обязывает проектировщиков выполнять детальное двухмерное (2D) и трехмерное (3D) численное моделирование стационарных температурных полей узлов сопряжения конструкций в сертифицированных программных комплексах (TEMPER-3D, ELCUT, ANSYS).

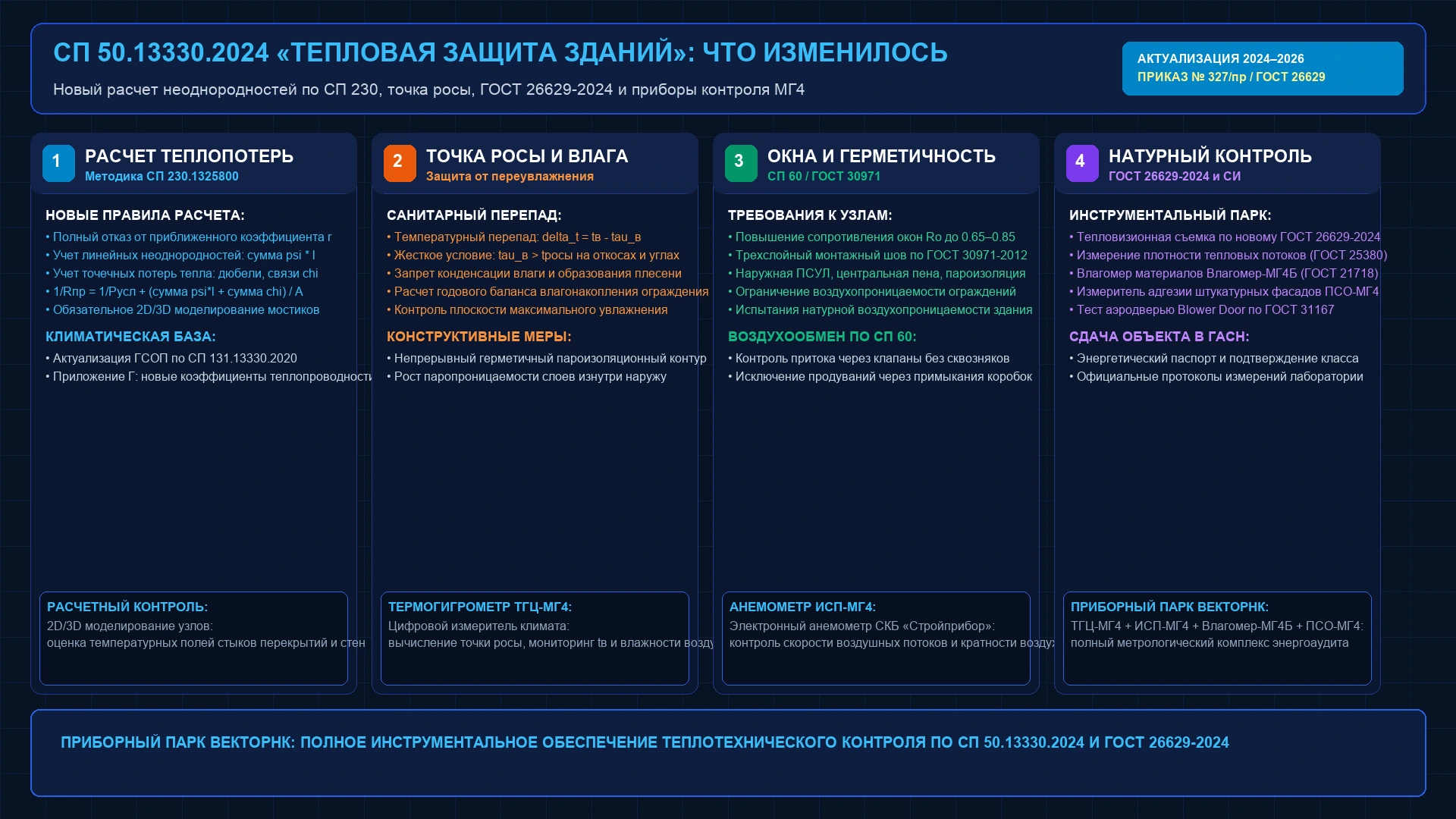

3. Сравнительная таблица: ключевые отличия редакций 2012 и 2024 годов
В таблице 1 систематизированы базовые изменения методологии и нормативных требований между старой и новой редакциями свода правил.
| Параметр | СП 50.13330.2012 | СП 50.13330.2024 (Актуальная редакция) |
|---|---|---|
| Утверждающий приказ | Приказ Минрегиона России от 30.06.2012 № 269 | Приказ Минстроя России от 15.05.2024 № 327/пр |
| Теплотехнические неоднородности | Упрощенный коэффициент $r$ (табличный или экспертный) | Строгий расчет по СП 230 через линейные ($\psi$) и точечные ($\chi$) потери |
| Приложение теплопроводности материалов | Справочное Приложение Е | Приложение Г (актуализированы характеристики современных утеплителей) |
| Климатическая база (ГСОП) | Устаревший СНиП 23-01-99 | Синхронизация с СП 131.13330.2020 «Строительная климатология» |
| Санитарный перепад в углах и откосах | Общее требование недопущения конденсата | Обязательная проверка: $\tau_в \ge t_p$ с запасом во всех 2D-узлах |
| Светопрозрачные конструкции | Базовые требования $R_o \approx 0,50\dots 0,60$ | Повышение требований к окнам до $R_o = 0,65\dots 0,85$ м²·°C/Вт |
| Натурный тепловизионный контроль | Ссылка на устаревший ГОСТ 26629-85 | Гармонизация с новым национальным стандартом ГОСТ 26629-2024 |
4. Актуализация климатической базы (ГСОП) по СП 131.13330.2020 и Приложение Г
Базовым расчетным параметром, определяющим требуемое сопротивление теплопередаче $R_o^{тр}$, являются градусо-сутки отопительного периода:
$$ГСОП = (t_в — t_{от}) \cdot z_{от}$$
где $t_в$ — расчетная температура внутреннего воздуха, °C ($+20$ °C для жилых комнат, $+21$ °C для угловых помещений); $t_{от}$ и $z_{от}$ — средняя температура и продолжительность периода со среднесуточной температурой воздуха не более $+8$ °C по СП 131.13330.2020.
Вследствие глобальных климатических сдвигов продолжительность отопительного периода и средние температуры в новой климатологии изменились. Например, для Московского региона ГСОП скорректирован до значений около $4500\dots 4700$ °C·сут/год.
В Приложении Г СП 50.13330.2024 обновлены справочные расчетные теплотехнические показатели строительных материалов:
- Для минераловатных плит на синтетическом связующем плотностью $90–140$ кг/м³ расчетные коэффициенты теплопроводности составляют $\lambda_А = 0,040$ Вт/(м·°C) и $\lambda_Б = 0,042$ Вт/(м·°C);
- Для экструзионного пенополистирола (XPS): $\lambda_А = 0,031$ Вт/(м·°C) и $\lambda_Б = 0,033$ Вт/(м·°C);
- Для плит PIR (полиизоцианурат с фольгированной облицовкой): $\lambda_А = 0,023$ Вт/(м·°C) и $\lambda_Б = 0,025$ Вт/(м·°C).
5. Санитарно-гигиенические требования: температура поверхности $\tau_в$ и точка росы
Свод правил СП 50.13330.2024 формулирует два жестких санитарно-гигиенических критерия, предотвращающих сырость, дискомфорт и развитие плесневых грибков:
- Ограничение нормативного температурного перепада:
$$\Delta t_0 = t_в — \tau_в \le \Delta t_n$$
Для наружных стен жилых зданий нормативный перепад $\Delta t_n$ составляет не более $4,0$ °C (при температуре в комнате $+20$ °C температура глади стены не может быть ниже $+16,0$ °C). - Критерий отсутствия конденсата в теплотехнических неоднородностях:
Температура внутренней поверхности ограждения $\tau_в$ в зонах теплопроводных включений (в углах наружных стен, стыках с перекрытиями, на откосах светопрозрачных конструкций) при расчетных зимних температурах наружного воздуха ($t_{н} = t_{н.экстр}$) обязана строго превышать температуру точки росы внутреннего воздуха:
$$\tau_в \ge t_p$$
Быстро рассчитать фактическое приведенное сопротивление теплопередаче, определить плоскость конденсации и температуру точки росы для любого пирога стены вы можете в нашем онлайн-калькуляторе теплосопротивления и точки росы.
6. Защита от влагонакопления: годовой баланс и плоскость конденсации
В разделе 8 СП 50.13330.2024 детализирована методика проверки ограждающих конструкций на переувлажнение. Конструкция считается надежной только при выполнении двух условий:
- Условие годового баланса влаги: количество влаги, сконденсировавшейся в толще конструкции за период с отрицательными температурами наружного воздуха ($P_w$), должно быть меньше количества влаги, которая способна испариться из конструкции наружу в течение теплого периода года ($P_o$):
$$P_w \le P_o$$ - Ограничение накопления влаги за отопительный период: прирост влажности материала утеплителя $\Delta w$ за период влагонакопления не должен превышать предельно допустимых значений по таблице 10 СП 50 (для минеральной ваты $\Delta w \le 3\%$, для ячеистого бетона $\Delta w \le 5\%$).
Золотое правило проектирования по СП 50.13330.2024: паропроницаемость слоев многослойного ограждения обязана нарастать изнутри наружу, а внутренний пароизоляционный барьер должен иметь непрерывную проклейку стыков бутилкаучуковыми или акриловыми лентами.
7. Светопрозрачные конструкции и контроль воздухопроницаемости
В отношении светопрозрачных конструкций СП 50.13330.2024 существенно повысил базовые планки:
- Приведенное сопротивление теплопередаче окон: нормативные значения для средней полосы РФ и северных регионов увеличены до $R_o^{пр} = 0,65\dots 0,85$ м²·°C/Вт, что исключает применение дешевых трехкамерных профилей с однокамерными стеклопакетами без энергосберегающих И-покрытий.
- Монтажный шов узла примыкания: в обязательном порядке выполняется трехслойным в строгом соответствии с ГОСТ 30971-2012. Запрещено оставлять монтажную пену незащищенной снаружи (разрушение ультрафиолетом) или изнутри (пароизоляция монтажного зазора обязательна).
- Воздухопроницаемость ограждающих конструкций: поперечная воздухопроницаемость стыков панелей и оконных притворов должна соответствовать разделу 7 СП 50 и нормам СП 60.13330. Натурный контроль воздухопроницаемости проводится методом создания перепада давлений аэродверью (Blower Door) по ГОСТ 31167-2009.
8. Натурный инструментальный контроль теплопотерь: ГОСТ 26629-2024 и приборы МГ4
Теоретические расчеты энергоэффективности на стадии проекта подлежат обязательному натурному подтверждению при вводе объекта в эксплуатацию. Для этого Инженерный центр «ВекторНК» использует современный поверенный приборный комплекс:
Тепловизионный контроль (ГОСТ 26629-2024)
Сплошная термографическая съемка фасадов и помещений с перепадом температур $\Delta T \ge 15$ °C. Выявление утечек тепла, дефектов монтажных швов и мостиков холода. Подробнее в статье «Тепловизионный контроль теплопотерь по ГОСТ 26629».
ГОСТ 26629-2024
Термогигрометр ТГЦ-МГ4
Цифровой термогигрометр от СКБ «Стройприбор». Измеряет температуру внутреннего и наружного воздуха, относительную влажность и мгновенно вычисляет температуру точки росы $t_p$.
ФГИС «АРШИН»
Анемометр электронный ИСП-МГ4
Высокочувствительный электронный анемометр СКБ «Стройприбор» для контроля скорости воздушных потоков в вентиляционных каналах и приточных оконных клапанах.
СП 60.13330
Влагомер-МГ4Б
Диэлькометрический влагомер бетона и строительных материалов для экспресс-оценки влажностного состояния ограждающих конструкций и утеплителя.
ГОСТ 21718-84
Адгезиметр ПСО-МГ4
Прибор для контроля прочности сцепления фасадных теплоизоляционных композиционных систем с наружными штукатурными слоями по СП 293.1325800.
СП 293.1325800
Измеритель плотности тепловых потоков
Многоканальный измерительный комплекс по ГОСТ 25380 для непрерывной фиксации фактического сопротивления теплопередаче стен в натурных условиях в течение 7–14 суток.
ГОСТ 25380-2014
9. Часто задаваемые вопросы (FAQ)
1. Обязателен ли СП 50.13330.2024 при прохождении экспертизы проектной документации?
Да. Проекты, подаваемые на государственную или негосударственную экспертизу после даты введения норматива (16 июня 2024 года), проверяются экспертами исключительно на соответствие требованиям СП 50.13330.2024. Расчеты по старой методике с коэффициентом $r$ получают отрицательные заключения экспертизы.
2. Как изменились требования к толщине утеплителя при переходе на расчет по СП 230?
Поскольку СП 230.1325800 детально учитывает все линейные и точечные мостики холода (кронштейны, анкеры, стыки перекрытий), реальные расчетные теплопотери возрастают на $15–30\%$. Чтобы компенсировать это влияние и достичь нормативного приведенного $R_o^{пр}$, проектная толщина эффективного утеплителя (минваты, PIR или XPS) в среднем увеличивается на $20–50$ мм.
3. Какой перепад температур необходим для натурного тепловизионного контроля по ГОСТ 26629-2024?
Для получения достоверной термографической картины разность температур внутреннего и наружного воздуха $\Delta T = t_в — t_н$ должна составлять не менее $15$ °C (оптимально $\ge 20$ °C) при включенной системе отопления и стабильном температурном режиме в течение не менее 24 часов.
4. Чем новый ГОСТ 26629-2024 отличается от старого ГОСТ 26629-85?
ГОСТ 26629-2024 (введен с 1 июля 2024 года) полностью пересмотрел требования к современным неохлаждаемым болометрическим матрицам тепловизоров (разрешение не менее $320\times 240$, чувствительность NETD $< 40$ мК), детализировал критерии оценки относительного сопротивления теплопередаче узлов, классификацию дефектов и правила составления энергетического заключения.
5. Можно ли использовать для вентиляции естественный приток через открывание окон?
СП 50.13330.2024 и СП 60.13330 требуют, чтобы расчетная воздухопроницаемость ограждений обеспечивала организованный воздухообмен. При герметичных стеклопакетах приток должен осуществляться через сертифицированные приточные клапаны с регуляторами расхода, исключающими образование локальных сквозняков и переохлаждение внутренних поверхностей откосов.
