Входной контроль бетонной смеси по ГОСТ 7473-2010: методы испытаний по ГОСТ 10181, отбор кубов и юридическая защита генподрядчика

Входной контроль бетонной смеси на строительной площадке — ключевой рубеж инженерной и юридической безопасности генерального подрядчика. При обнаружении недобора прочности монолитных железобетонных конструкций в проектном возрасте 28 суток завод-изготовитель смеси (РБУ) традиционно заявляет: «Смесь с завода отгружена кондиционной, проектный класс В25 подтвержден паспортом качества и лабораторными кубиками завода, а монолит потерял марку исключительно из-за грубых нарушений укладки, недоуплотнения или пересушивания бетона подрядчиком».

Единственный законный способ для подрядной организации снять с себя многомиллионные финансовые претензии, избежать демонтажа или затратного усиления конструкций углеволокном и металлообоймами — предоставить суду и инспекторам ГАСН безупречно оформленные акты входного контроля каждой партии по ГОСТ 7473-2010 «Смеси бетонные. Технические условия», ГОСТ 10181-2014 «Смеси бетонные. Методы испытаний» и ГОСТ 10180-2012 «Бетоны. Методы определения прочности по контрольным образцам». Разбираем пошаговый инженерный регламент входного контроля на стройплощадке, приборное оснащение лаборатории и методику отбраковки некондиционной смеси прямо из автобетоносмесителя.

Рис. 1. Комплексная схема входного контроля бетонной смеси: замер осадки конуса по ГОСТ 10181, регламент отбора и нормального твердения кубов по ГОСТ 10180, контроль температуры и разрушающие испытания на прессах ПГМ-МГ4.

1. Юридическая анатомия конфликта «РБУ vs Генподрядчик»

В арбитражной практике строительных споров с заводами товарного бетона решающую роль играет распределение бремени доказывания:

• Позиция завода: Паспорт качества на бетонную смесь удостоверяет характеристики смеси в момент ее приготовления и отгрузки на БРУ. Завод не несет ответственности за время доставки в пробках, расслоение смеси в пути и действия водителя;
• Слабое место подрядчика: Если прораб просто расписался в товарно-транспортной накладной (ТТН) без проведения испытаний на площадке, считается, что смесь принята без замечаний по качеству. Доказать в суде, что миксер привез «воду вместо бетона» спустя 28 суток практически невозможно;
• Железное алиби подрядчика: Наличие протокола входного контроля с зафиксированной осадкой конуса, плотностью и температурой, отобранные контрольные серии кубов с актом за подписью водителя миксера и протокол их испытаний на аттестованном поверенном прессе.

2. Входной контроль документации: что проверять в паспорте смеси

Каждая партия бетонной смеси, доставляемая автобетоносмесителем, обязана сопровождаться документом о качестве (паспортом бетонной смеси) по форме ГОСТ 7473-2010 (пункт 5.4). Инженер строительного контроля проверяет:

1. Номер партии и объем смеси: Соответствие фактическому объему в миксере;
2. Марка по удобоукладываемости (подвижности): Например, П4 (осадка конуса 16–20 см);
3. Класс бетона по прочности на сжатие: Должен строго соответствовать рабочей проектной документации марки КЖ (например, В25 или В30);
4. Нормируемые показатели долговечности: Марка по морозостойкости (F150, F200) и водонепроницаемости (W6, W8, W12);
5. Точное время приготовления и выезда с завода: Согласно ГОСТ 7473, время транспортирования бетонной смеси без потери свойств при температуре воздуха $+20^\circ\text{C}$ не должно превышать 90 минут (при отсутствии замедлителей схватывания). Превышение времени транспортировки ведет к началу схватывания в автобетоносмесителе.

3. Инструментальные испытания смеси на стройплощадке по ГОСТ 10181-2014

Проба бетонной смеси отбирается непосредственно на месте выгрузки после слива первых 0,2–0,5 м³ (для исключения влияния пристенного остатка в лотке). Объем пробы должен быть достаточным для проведения испытаний и формования контрольных образцов (не менее 20–30 литров).

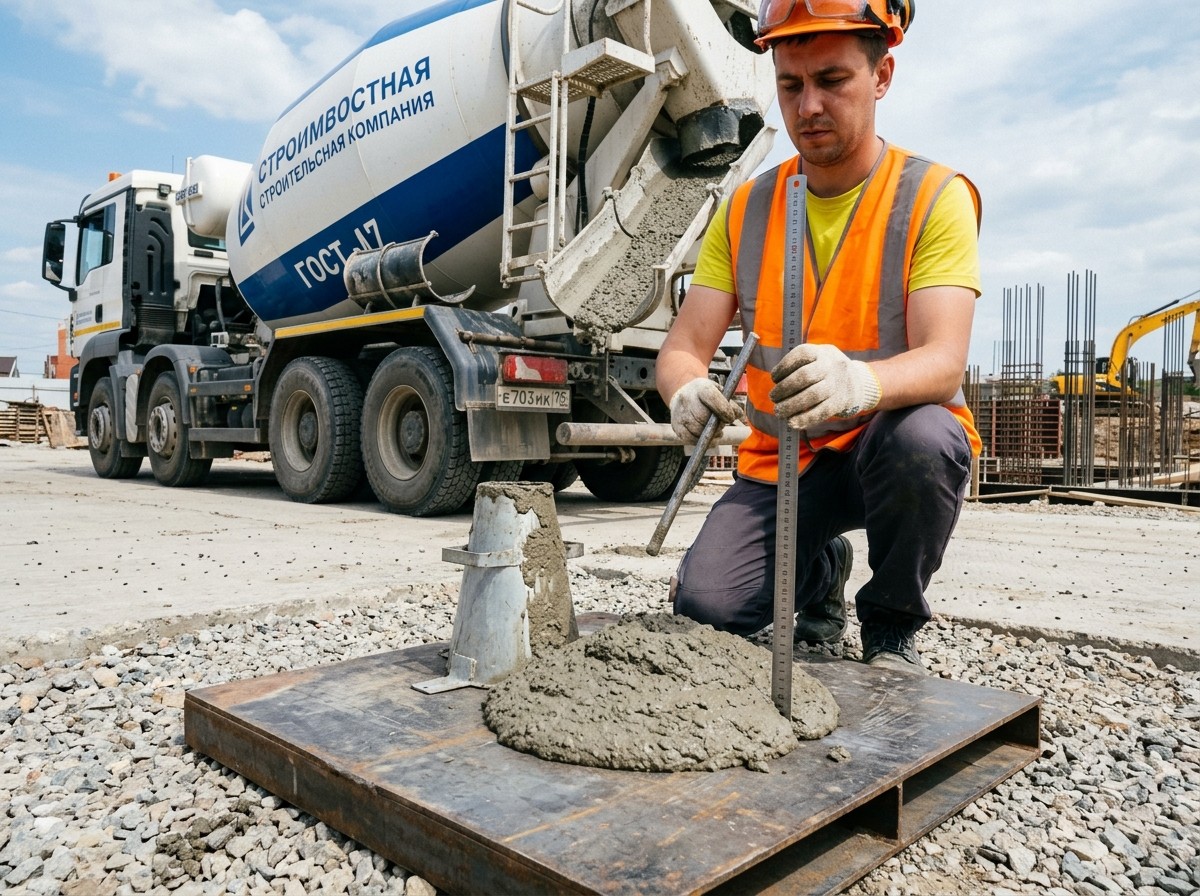

1. Осадка конуса (ОК) — контроль подвижности смеси

Осадка конуса определяется с помощью стандартного металлического конуса КА (высота 300 мм, нижний диаметр 200 мм, верхний 100 мм):

• Конус устанавливается на гладкий металлический лист, увлажняется и заполняется смесью в 3 равных слоя;
• Каждый слой штыкуется 25 раз гладким стальным стержнем диаметром 16 мм со скругленным концом;
• Избыток смеси срезается металлической линейкой вровень с верхними краями;
• Конус плавно снимается вертикально вверх за 5–7 секунд;
• Линейка укладывается на верх конуса, и измеряется расстояние до высшей точки осевшей бетонной смеси.

2. Контроль температуры смеси

Температура смеси замеряется электронным термометром с погружным зондом в глубине пробы (не менее 100 мм от поверхности). Нормативы:

• В зимний период: не ниже +15 °C (при транспортировке в термоизолированных миксерах);
• В летний период: не выше +30 °C (при более высоких температурах резко ускоряется потеря подвижности и возрастает риск температурно-усадочных трещин).

3. Определение средней плотности смеси

Плотность бетонной смеси определяется в жестком металлическом мерном цилиндрическом сосуде вместимостью 5 или 15 литров по формуле $\rho_{\text{см}} = \frac{m_2 — m_1}{V}$. Отклонение фактической плотности от проектной более чем на ±2–3% прямо свидетельствует о нарушении дозирования на БРУ (недолив щебня, избыток воды или избыточное воздухововлечение).

4. Отбор контрольных образцов и нормальные условия твердения (ГОСТ 10180)

Для подтверждения соответствия фактического класса бетона проектным требованиям от каждой партии отбираются контрольные серии образцов-кубов:

Регламент формования и выдерживания:

1. Частота отбора: Не менее одной серии (3 куба) от каждых 100 м³ смеси, но не реже одной серии на каждую сменную захватку и на каждый состав бетона;
2. Формование: Металлические формы (2ФК-100 или 3ФК-100) смазываются эмульсией, заполняются смесью и уплотняются на лабораторной виброплощадке до прекращения оседания смеси и появления цементного молочка;
3. Первые сутки: Формы накрываются влажной тканью или пленкой и хранятся при температуре $+20 \pm 5^\circ\text{C}$ в течение 24–48 часов до распалубки;
4. Камера нормального твердения: После распалубки образцы немедленно помещаются в нормальные условия по ГОСТ 10180: температура воздуха +20 ± 2 °C и относительная влажность не менее 95% (либо в водяную ванну с температурой $+20 \pm 2^\circ\text{C}$). Хранение кубиков на морозе или в сухой прорабской запрещено!

5. Лабораторное оборудование ВекторНК для испытания бетона

Инженерный центр «ВекторНК» комплектует строительные лаборатории и службы технического надзора полным спектром испытательного оборудования челябинского завода СКБ «Стройприбор»:

6. Порядок отбраковки некондиционной смеси и составление акта

Если в процессе входного контроля выявлено несоответствие бетонной смеси (осадка конуса выходит за допустимые пределы по ГОСТ 7473, смесь расслоилась или время транспортировки превышено), инженер стройконтроля выполняет следующие действия:

1. Остановка выгрузки: Запрещается слив смеси в приемный бункер бетононасоса или опалубку;
2. Повторное испытание: Проводится повторное определение осадки конуса из той же емкости в присутствии водителя;
3. Составление двухстороннего рекламационного акта: В акте фиксируются номер миксера, номер накладной, время прибытия, измеренная осадка конуса и причина отбраковки. Акт подписывают представитель технадзора подрядчика и водитель РБУ;
4. Фото- и видеофиксация: Фотографируется положение осевшего конуса на фоне измерительной металлической линейки и государственного регистрационного номера миксера;
5. Возврат машины: В ТТН ставится отметка: «Груз не принят по причине несоответствия осадки конуса ГОСТ 7473-2010. Машина отправлена на завод».

7. Чек-лист входного контроля бетонной смеси на площадке
