Монолитное строительство с применением несъемной опалубки — это индустриальная технология возведения несущих и ограждающих конструкций, регламентированная требованиями СП 70.13330.2012 «Несущие и ограждающие конструкции», СП 63.13330.2018 «Бетонные и железобетонные конструкции» и СП 50.13330.2024 «Тепловая защита зданий». В отличие от инвентарных щитовых опалубочных систем, элементы несъемной опалубки (пустотные термоблоки из вспененного пенополистирола или минерализованные щепоцементные плиты) не демонтируются после схватывания смеси, а образуют единую монолитную трехслойную стену с превосходной тепло- и звукоизоляцией. Однако закрытый характер опалубки несет в себе специфические риски: образование внутренних пустот, зависание крупного заполнителя и расслоение смеси при бетонировании. Обеспечение проектной несущей способности требует строгого соблюдения послойной укладки и инструментального неразрушающего контроля сплошности и прочности приборами УКС-МГ4 и ИПС-МГ4.03.

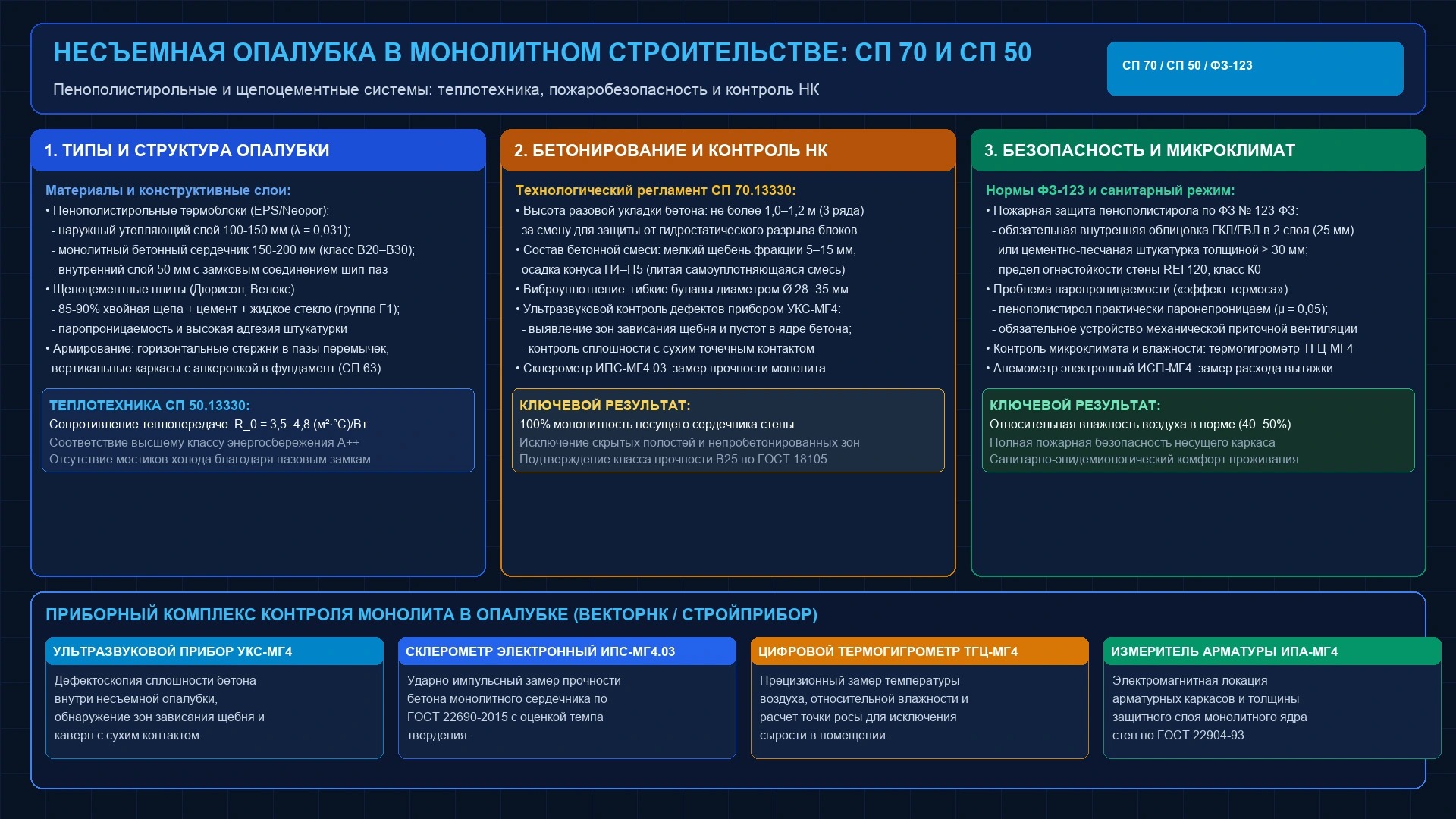

1. Конструктивные разновидности несъемной опалубки: пенополистирол и щепоцемент
В современном малоэтажном и многоэтажном монолитном строительстве наибольшее распространение получили две принципиально различные конструктивные системы:
1. Пенополистирольные термоблоки (EPS / Neopor)
Система представляет собой объемные полые блоки, состоящие из двух пластин высокоплотного пенополистирола ($25\dots 35$ кг/м³), соединенных между собой пластиковыми или металлическими перемычками:
- Конструктивные слои: наружный утеплитель толщиной $100\dots 150$ мм, внутренний слой толщиной 50 мм и центральная полость шириной $150\dots 200$ мм для заливки тяжелого бетона;
- Замковая система: кромки плит оснащены зубчатыми замками «шип-паз», которые при сухой сборке обеспечивают герметичность стыков и полностью исключают вытекание цементного раствора при вибрировании;
- Преимущества: рекордное сопротивление теплопередаче ($R_0 \ge 3,8\dots 4,5$ (м²·°C)/Вт), минимальный вес монтажных элементов (монтаж без крановой техники), высокая скорость сборки.
2. Щепоцементные плиты и блоки (системы Durisol, Velox)
Элементы изготавливаются методом прессования из минерализованной древесной щепы хвойных пород ($85\dots 90\%$ объема), портландцемента М400/М500 и силикатных добавок (жидкого стекла):
- Пожарные характеристики: минерализация древесины переводит материал в группу слабогорючих (Г1) и трудновоспламеняемых (В1) с высокой огнестойкостью;
- Паропроницаемость: открытая пористая структура обеспечивает естественную диффузию водяного пара без риска конденсационного увлажнения;
- Акустический комфорт: индекс изоляции воздушного шума достигает $R_w = 54\dots 58$ дБ, что превосходит кирпичные перегородки аналогичной толщины.
2. Технологический регламент бетонирования по СП 70.13330.2012
Бетонирование монолитного сердечника в тонкостенной несъемной опалубке требует неукоснительного соблюдения технологических ограничений, сформулированных в СП 70.13330.2012 (раздел 5):
Пластиковые и пенополистирольные перемычки не рассчитаны на восприятие полного гидростатического давления высокого столба сырого тяжелого бетона ($\rho \approx 2400$ кг/м³). Высота единовременной укладки бетонной смеси не должна превышать 1,0–1,2 метра (не более 3–4 рядов блоков) за одну рабочую смену! Подача бетона бетононасосом на полную высоту этажа за один проход гарантированно приведет к разрыву опалубки и аварийному выбросу бетонной смеси.
Требования к составу бетонной смеси
- Класс бетона по прочности: не ниже В20–В25 по ГОСТ 26633-2015;
- Крупность заполнителя: крупный заполнитель ограничивается узкой мелкой фракцией от 5 до 15 мм (мытый щебень гранитный или гравийный). Применение крупного щебня $20\dots 40$ мм запрещено, так как крупные камни заклинивают в полостях перемычек и арматурных каркасов;
- Удобоукладываемость: марка по подвижности должна составлять П4–П5 (осадка конуса $16\dots 22$ см) за счет применения современных гиперпластификаторов на поликарбоксилатной основе. Смесь должна обладать свойствами самоуплотнения;
- Виброуплотнение: применяются глубинные вибраторы с гибким валом и ультратонкими булавами диаметром $\varnothing 28\dots 35$ мм. Касание вибронаконечником стенок пенополистирола не допускается во избежание разрушения посадочных пазов.
3. Неразрушающий контроль сплошности и прочности монолитного ядра (УКС-МГ4, ИПС-МГ4.03)
Главная трудность строительного контроля монолитных стен в несъемной опалубке — полная визуальная недоступность бетонного ядра. Под слоем пенополистирола могут скрываться зоны зависания щебня, воздушные линзы и незаполненные участки под окнами и в сопряжениях стен.
Ультразвуковая дефектоскопия прибором УКС-МГ4
Ультразвуковой дефектоскоп УКС-МГ4 (ГОСТ 17624-2021) — единственный прибор, позволяющий «заглянуть» сквозь толщу материала:
- Сквозное ультразвуковое прозвучивание: датчики устанавливаются на противоположные стороны стены (снаружи и изнутри). В местах технологических контрольных окон или при прямом контакте измеряется скорость продольной волны $v_p$;
- Критерий дефекта: в качественном уплотненном бетоне класса В25 скорость составляет $v_p = 3800\dots 4200$ м/с. При наличии внутренней каверны, воздушного мешка или рыхлого бетона время прохождения импульса резко возрастает, а скорость падает ниже $3000$ м/с либо сигнал полностью затухает;
- Преобразователи с сухим точечным контактом (СТК): позволяют проводить обследование без контактных гелей, сохраняя чистоту поверхностей.
Контроль прочности склерометром ИПС-МГ4.03
Фактический темп набора прочности бетона монолитного ядра в возрасте 7, 14 и 28 суток по ГОСТ 22690-2015 контролируется электронным склерометром ИПС-МГ4.03:
- Измерения выполняются в торцах дверных и оконных проемов, технологических штрабах и на верхнем обрезе стен;
- Склерометр фиксирует энергию ударного импульса, отбраковывает случайные выбросы и автоматически пересчитывает результат в класс бетона по прочности $B_{факт}$ по правилам ГОСТ 18105-2018.
Локация арматурных стержней прибором ИПА-МГ4
Контроль проектного расположения вертикальной и горизонтальной арматуры в стенах выполняется электромагнитным прибором ИПА-МГ4 (ГОСТ 22904-93). Прибор бесконтактно фиксирует шаг стержней, выявляет смещения каркаса к стенкам опалубки и подтверждает соблюдение защитного слоя бетона.
4. Теплотехнический расчет по СП 50.13330.2024 и точка росы
Трехслойная стена с несъемной пенополистирольной опалубкой обладает выдающимся термическим сопротивлением. В соответствии с СП 50.13330.2024 «Тепловая защита зданий» общее сопротивление теплопередаче гладкой части стены вычисляется как сумма сопротивлений слоев:
Пример для стены: 50 мм EPS + 150 мм ж/б + 100 мм EPS:
R_0 = 0,115 + (0,05 / 0,038) + (0,15 / 2,04) + (0,10 / 0,038) + 0,043 ≈ 4,17 (м²·°C)/Вт
Нормативное требование для климатических условий Москвы и Санкт-Петербурга составляет $R_{req} \approx 3,0\dots 3,2$ (м²·°C)/Вт. Таким образом, несъемная опалубка превосходит нормативные требования на 30–35%, гарантируя минимальные затраты на отопление в зимний период.
При этом благодаря наружному утеплению расчетная температура точки росы $t_p$ находится в толще наружного слоя пенополистирола, а температура внутренней поверхности стены $\tau_в \ge +19^\circ\text{C}$ практически не отличается от температуры комнатного воздуха.
5. Пожарная безопасность по ФЗ № 123-ФЗ и огнезащитная облицовка
Пенополистирол относится к группе горючих материалов (Г3–Г4). Применение термоблоков в жилых домах допускается только при соблюдении строгих требований Федерального закона № 123-ФЗ «Технический регламент о требованиях пожарной безопасности»:
- Обязательная внутренняя огнезащита: внутренний слой пенополистирола должен быть полностью изолирован от жилого объема негорючими материалами: цементно-песчаной или гипсовой штукатуркой толщиной не менее 30 мм по металлической сетке либо двумя слоями гипсокартонных листов (ГКЛ/ГВЛ) общей толщиной не менее 25 мм;
- Огнестойкость стен: монолитный железобетонный сердечник толщиной 150 мм обеспечивает предел огнестойкости конструкции не менее REI 120 (сохранение несущей способности в течение 120 минут огневого воздействия);
- Противопожарные оконные откосы: по периметру всех оконных и дверных проемов пенополистирол срезается на глубину 100–150 мм и заменяется поясом из негорючей базальтовой минеральной ваты плотностью не менее 110 кг/м³.
6. Влажностный режим и принудительная вентиляция (ТГЦ-МГ4 и ИСП-МГ4)
Вспененный пенополистирол обладает крайне низким коэффициентом паропроницаемости ($\mu = 0,05$ мг/(м·ч·Па)). В доме из пенополистирольной опалубки стены практически не «дышат», формируя эффект полной герметичности («эффект термоса»).
Если в таком доме не спроектирована эффективная вентиляция, относительная влажность воздуха быстро возрастает до 70–85%, вызывая духоту, выпадение конденсата на стеклопакетах и дискомфорт проживания.
Инструментальный аудит воздухообмена
- Замер микроклимата цифровым термогигрометром ТГЦ-МГ4: прибор измеряет влажность воздуха $\varphi$ (норма по ГОСТ 30494: $30\dots 45\%$) и температуру точки росы $t_p$;
- Контроль расхода вытяжки анемометром ИСП-МГ4: электронный анемометр измеряет скорость потока воздуха в вентиляционных шахтах ($v \ge 0,2$ м/с) для подтверждения проектной кратности воздухообмена (не менее 30 м³/ч на человека по СП 60.13330);
- Инженерное решение: обязательная установка приточных клапанов в жилых комнатах и механической вытяжки, либо монтаж приточно-вытяжной вентиляции с рекуперацией тепла.
7. Сводная сравнительная таблица систем несъемной опалубки
| Параметр сравнения | Пенополистирольные блоки (EPS) | Щепоцементные плиты (Velox / Durisol) |
|---|---|---|
| Теплозащита $R_0$, (м²·°C)/Вт | Очень высокая: 3,8 … 4,8 | Высокая: 3,0 … 3,6 (со вставкой EPS) |
| Пожарная опасность | Г3–Г4 (требуется сплошная защита ГКЛ/штукатуркой $\ge 30$ мм) | Г1 (слабогорючие, трудновоспламеняемые) |
| Паропроницаемость стен | Практически нулевая («эффект термоса») | Высокая, естественная регуляция влажности |
| Звукоизоляция $R_w$ | 45 … 48 дБ | 54 … 58 дБ (повышенное поглощение звука) |
| Максимальная высота заливки | 1,0 … 1,2 м за смену (строгий контроль) | 1,0 … 1,5 м за смену |
| Методы контроля качества | Ультразвук УКС-МГ4, склерометр ИПС-МГ4.03 | Ультразвук УКС-МГ4, склерометр ИПС-МГ4.03 |
8. Приборный комплекс для монолитного контроля в «ВекторНК»
Инженерный центр «ВекторНК» поставляет контрольно-измерительные приборы разработки СКБ «Стройприбор» с первичной поверкой во ФГИС «АРШИН»:
УКС-МГ4: Ультразвуковой прибор
Контроль сплошности бетона монолитного ядра, обнаружение внутренних каверн и трещин с сухим точечным контактом (СТК).
- Сквозное и поверхностное зондирование
- Работа без контактных смазок и гелей
- Внесен в ГРСИ, поверка во ФГИС «АРШИН»
ИПС-МГ4.03: Электронный склерометр
Ударно-импульсный замер прочности бетона монолитного сердечника от 3 до 100 МПа по ГОСТ 22690-2015 с оценкой темпа твердения.
- Вычисление класса В и вариации V
- Память на 15 000 измерений
- Оперативный контроль распалубки
ТГЦ-МГ4: Цифровой термогигрометр
Прецизионный замер температуры воздуха, относительной влажности и аппаратный расчет точки росы по ГОСТ 30494.
- Погрешность: $\pm 0,2^\circ\text{C}$ / $\pm 2\%$
- Выносной термощуп поверхности
- Защита от духоты и конденсата
ИПА-МГ4: Измеритель защитного слоя
Электромагнитная локация положения арматурных каркасов и измерение защитного слоя бетона монолитного сердечника по ГОСТ 22904-93.
- Точность локализации: $\pm 1$ мм
- Замер защитного слоя до 150 мм
- Определение диаметра $\varnothing 3\dots 50$ мм
9. Часто задаваемые вопросы главных инженеров и застройщиков (FAQ)
Вопрос 1: Почему нельзя заливать стену в пенополистирольной опалубке сразу на всю высоту этажа?
Гидростатическое давление тяжелой бетонной смеси на глубине 3 метров достигает более 70 кПа ($7\text{ т/м}^2$). Пластиковые перемычки и пазовые замки термоблоков не выдерживают таких распирающих усилий. Опалубку разорвет, тонны бетона выльются наружу, а исправление геометрии схватившейся стены потребует колоссальных затрат на отбойные работы. Норматив СП 70.13330 допускает заливку ярусами не более 1,0–1,2 метра за цикл.
Вопрос 2: Как обнаружить скрытую каверну внутри стены после заливки?
Контроль выполняется ультразвуковым дефектоскопом УКС-МГ4. Оператор проводит сквозное прозвучивание стены с шагом 20–30 см. В сплошном монолите скорость ультразвука стабильна ($3800\dots 4200$ м/с). При попадании на каверну или пустоту скорость резко падает ниже $3000$ м/с либо акустический импульс полностью гаснет. Дефектный участок размечается и ликвидируется инъектированием цементно-полимерного раствора через просверленный шпур.
Вопрос 3: Требуется ли армирование стен в несъемной опалубке?
Да. В соответствии с СП 63.13330.2018 и проектом, в пазы перемычек термоблоков укладывается горизонтальная распределительная арматура ($\varnothing 8\dots 12$ мм), а вертикальные арматурные стержни заводятся с перепуском из фундамента и связываются с монолитным поясом перекрытия. В углах здания, простенках и зонах опирания балок монтируются пространственные арматурные каркасы.
Вопрос 4: Как крепить тяжелую мебель и радиаторы отопления на стену с внутренней стороны?
Толщина внутреннего слоя пенополистирола составляет 50 мм. Крепление легких предметов (картины, часы) допускается в слой гипсокартонной облицовки. Для тяжелых навесных шкафов, бойлеров и радиаторов отопления применяются длинные фасадные анкеры, заглубляемые непосредственно в монолитный бетонный сердечник на глубину не менее $60\dots 80$ мм, проходя насквозь через 50-миллиметровый слой утеплителя.
Вопрос 5: Каковы требования пожарной безопасности к внутренней отделке?
Согласно ФЗ № 123-ФЗ, открытый пенополистирол в жилых помещениях категорически запрещен. Внутренняя поверхность стен должна быть защищена негорючим слоем с пределом огнестойкости: либо двумя слоями гипсокартона (ГКЛ/ГВЛ толщиной 12,5+12,5 мм), либо цементно-песчаной или гипсовой штукатуркой толщиной не менее 30 мм по металлической армирующей сетке.
