Защита конструкционной и отделочной древесины в строительстве — комплекс инженерно-химических и технологических мероприятий, регламентированных требованиями СП 64.13330.2017 «Деревянные конструкции», ГОСТ 30495-2006 «Средства защитные для древесины», ГОСТ 20022.2-80 «Защита древесины. Классификация» и ГОСТ Р 53292-2009 «Огнезащитные составы и вещества для древесины». Древесина является природным органическим анизотропным материалом, подверженным двум главным разрушающим факторам: биологической деструкции (поражению дереворазрушающими грибами, бактериальной гнилью и насекомыми-ксилофагами) и термическому воспламенению при пожаре. Применение несертифицированных защитных препаратов или их нанесение на влажный пиломатериал без инструментального контроля приводит к быстрому разрушению несущих стропил, перекрытий и срубов. Обеспечение проектной долговечности деревянных конструкций (до 50–100 лет) требует строгого соблюдения технологий консервации и непрерывного контроля влажности пиломатериалов электронным влагомером Влагомер-МГ4Д и термогигрометром ТГЦ-МГ4.
1. Факторы биодеструкции древесины: условия развития грибов и плесени
Древесина состоит преимущественно из целлюлозы ($40\dots 50\%$), гемицеллюлозы ($20\dots 30\%$) и лигнина ($20\dots 30\%$). При благоприятных термогигрометрических условиях эти полимеры служат питательной средой для мицелия дереворазрушающих и деревоокрашивающих микроорганизмов:
- Дереворазрушающие базидиальные грибы (бурая и белая гниль): наиболее опасные деструкторы (включая настоящий домовый гриб Serpula lacrymans и белый домовый гриб Poria vaporaria). Выделяемые ферменты (целлюлазы) разрушают кристаллическую решетку целлюлозы, вызывая призматическое растрескивание и полное падение несущей способности бруса за 6–12 месяцев;
- Деревоокрашивающие грибы (синева, заболонная гниль): микроскопические грибы родов Ceratocystis и Ophiostoma, проникающие по сердцевинным лучам заболони. Хотя синева незначительно снижает статическую прочность на изгиб, она резко увеличивает водопоглощение древесины, открывая путь спорам истинных дереворазрушителей;
- Плесневые грибы (роды Penicillium, Aspergillus, Trichoderma): поражают поверхность при застойном воздухе, выделяя токсичные микотоксины и провоцируя разрушение защитных лакокрасочных пленок;
- Насекомые-ксилофаги (жуки-точильщики, усачи, долгоносики): личинки прогрызают сложную сеть ходов внутри древесины, снижая ее прочность вплоть до полного превращения сердцевины в труху при отсутствии видимых повреждений снаружи.
Споры дереворазрушающих грибов не способны прорастать в сухой древесине! Минимальный критический порог абсолютной влажности для начала ферментативного гидролиза целлюлозы составляет $W \ge 20\dots 22\%$ при положительной температуре ($+5\dots +35^\circ\text{C}$). Пиломатериалы с эксплуатационной влажностью менее $15–18\%$, находящиеся в сухих проветриваемых помещениях, обладают естественной биологической стойкостью.

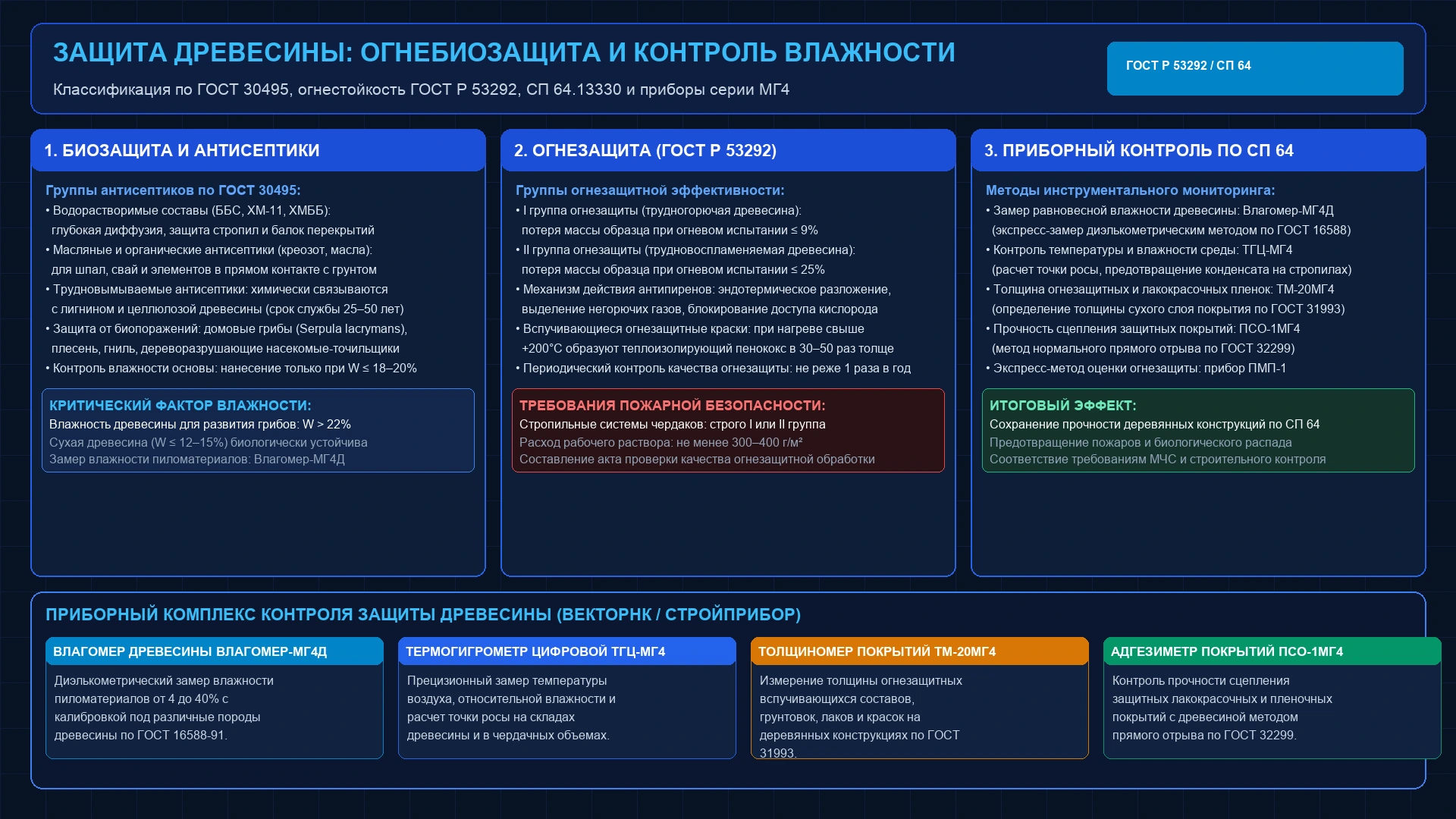

2. Классификация защитных антисептических составов по ГОСТ 30495-2006
В соответствии с ГОСТ 30495-2006 и ГОСТ 20022.2-80, химические средства защиты классифицируются по растворителю, вымываемости и глубине проникновения:
1. Водорастворимые антисептики
Наиболее экологичные и технологичные препараты для гражданского домостроения:
- Легковымываемые составы (препараты группы ББС, БС): водные растворы тетрабората натрия (буры) и борной кислоты. Применяются исключительно внутри отапливаемых зданий для элементов, гарантированно защищенных от прямого атмосферного увлажнения (межкомнатные перегородки, обрешетка потолков);
- Вымываемые составы (препараты ФГИ, ФГИХ): соединения фторида и кремнефторида натрия, фторида аммония. Высокотоксичны для грибов, не окрашивают древесину, но легко удаляются дождевой водой;
- Трудновымываемые и невымываемые составы (ХМ-11, ХМББ, Сенеж Экобио): водные смеси солей меди (медный купорос), хрома (бихромат натрия) и бора/мышьяка. При нанесении медь вступает в необратимую химическую реакцию с лигнином целлюлозы, образуя нерастворимые в воде металлорганические комплексы. Древесина приобретает зеленовато-фисташковый оттенок, а срок биозащиты даже при прямом контакте с сырым грунтом достигает 25–50 лет.
2. Масляные и органические антисептики
- Каменноугольное (креозотовое) и сланцевое масла: высокотоксичные маслянистые жидкости темного цвета с резким характерным запахом. Полностью не вымываются водой, не вызывают коррозии металлических крепежей, но пожароопасны и вредны для человека. Применяются строго для промышленных объектов: железнодорожных шпал, опор ЛЭП, свайных оснований и мостовых балок (ГОСТ 20022.5);
- Органорастворимые препараты на основе алкидных смол и льняного масла: пропиточные грунты с добавлением биоцидов (триазолы, карбаматы). Глубоко проникают в поры древесины, формируя полупроницаемую гидрофобную пленку, регулирующую влагообмен без шелушения.
3. Огнезащитные составы I и II групп по ГОСТ Р 53292-2009 и антипирены
Огнезащитная обработка деревянных конструкций зданий регламентируется требованиями Федерального закона № 123-ФЗ «Технический регламент о требованиях пожарной безопасности» и СП 2.13130.2020. Огнезащита чердачных стропильных систем, балок и путей эвакуации является обязательным требованием органов Государственного пожарного надзора.
В соответствии с ГОСТ Р 53292-2009, по результатам стандартных огневых испытаний деревянным конструкциям присваивается группа огнезащитной эффективности:
Виды и механизмы действия огнезащитных материалов
- Глубокопроникающие антипиреновые пропитки (солевые и несолевые): соли фосфорной кислоты (диаммонийфосфат, моноаммонийфосфат), карбамид и сульфат аммония. При нагревании свыше $+150^\circ\text{C}$ они разлагаются с поглощением огромного количества тепла (эндотермическая реакция) и выделяют негорючие газы (водяной пар, аммиак, углекислый газ), разбавляющие кислород в зоне горения;
- Вспучивающиеся огнезащитные краски и эмали (интумесцентные покрытия): при термическом воздействии пламени ($>+200^\circ\text{C}$) тонкий слой краски толщиной $0,5\dots 1,0$ мм многократно вспучивается, увеличиваясь в объеме в 30–60 раз. Образуется толстая жесткая подушка пенококса с крайне низкой теплопроводностью, надежно изолирующая древесину от теплового потока в течение 45–90 минут. Замер толщины сухого слоя такой краски выполняется магнитным или вихретоковым толщиномером серии ТМ-20МГ4;
- Огнезащитные лаки: прозрачные термостойкие полимерные составы, сохраняющие природную текстуру ценных пород древесины при обеспечении II или I группы огнестойкости. Применяются для интерьеров театров, музеев, ресторанов и деревянных интерьерных панелей.
4. Технологии антисептирования: диффузионная пропитка, автоклавирование и поверхностная обработка
Эффективность любого химического препарата напрямую зависит от глубины его проникновения в массив заболони и ядра древесины:
- Поверхностное нанесение (кисти, валики, распылители): глубина проникновения рабочего раствора составляет всего $1\dots 3$ мм. Применяется для стропильных систем и внутренней отделки. Расход раствора для достижения I группы огнезащиты должен составлять не менее 300–400 г/м² (наносится за 2–3 технологических прохода с межслойной сушкой не менее 4–6 часов);
- Метод «прогрев — холодная ванна» (ПХВ): древесина выдерживается в горячей ванне ($+90^\circ\text{C}$), воздух в порах расширяется и частично выходит. Затем материал переносят в холодный раствор ($+20^\circ\text{C}$): воздух сжимается, создавая вакуум, который буквально засасывает антисептик на глубину до $10\dots 15$ мм;
- Автоклавная глубокая пропитка под давлением (метод ВДВ — вакуум-давление-вакуум): промышленный метод в герметичных автоклавах при гидростатическом давлении до $1,0\dots 1,4$ МПа. Раствор полностью заполняет все капилляры заболони на глубину $20\dots 50$ мм. Это единственный метод, гарантирующий 50-летнюю защиту шпал, свай и террасной доски (декинга) в открытых агрессивных грунтах.
5. Роль влажностного режима: почему нельзя антисептировать сырой пиломатериал
Одна из грубейших и самых распространенных ошибок в малоэтажном строительстве — попытка нанесения антисептиков и огнезащитных красок на пиломатериал естественной влажности ($W = 35\dots 60\%$), только что доставленный с пилорамы:
В свежесрубленном лесе все капилляры и клеточные полости до предела заполнены свободной влагой. Водный или масляный защитный состав физически не может проникнуть в глубь структуры древесины. Поверхностная пленка высыхает, создавая ложную видимость обработки. По мере последующего естественного высыхания бруса в каркасе возникают колоссальные усадочные напряжения, приводящие к глубоким радиальным трещинам. Эти трещины моментально вскрывают необработанную влажную сердцевину, где под воздействием тепла начинается лавинообразное развитие домового гриба.
Технологические нормы влажности перед обработкой:
- Для нанесения водорастворимых антисептиков: влажность пиломатериала не должна превышать $18\dots 20\%$;
- Для нанесения пленочных лаков, красок и огнезащитных эмалей: влажность не должна превышать $12\dots 15\%$, иначе пленка гарантированно отслоится и покроется пузырями в течение первого сезона;
- Для монтажа сухих строганных деталей и клееного бруса внутри помещений: равновесная эксплуатационная влажность строго $8\dots 12\%$ по СП 64.13330.2017.
Оперативный неразрушающий замер влажности пиломатериалов осуществляется высокоточным микропроцессорным прибором Влагомер-МГ4Д, работающим по диэлькометрическому методу в соответствии с ГОСТ 16588-91.
6. Инструментальный контроль качества огнебиозащиты (ТГЦ-МГ4, ТМ-20МГ4, ПСО-1МГ4)
Качество огнезащитной обработки конструкций подлежит обязательному периодическому контролю (не реже 1 раза в год по Правилам противопожарного режима в РФ № 1479). Комплексная диагностика включает:
- Мониторинг микроклимата чердачных пространств: замер температуры, относительной влажности и расчет температуры точки росы с помощью цифрового термогигрометра ТГЦ-МГ4 по ГОСТ 30494-2011. При влажности воздуха выше $75\%$ на холодных стропилах образуется конденсат, вымывающий солевые антипирены;
- Контроль толщины слоя огнезащитной краски: инструментальный замер толщины сухого слоя интумесцентного состава на поверхности древесины вихретоковым толщиномером ТМ-20МГ4 по ГОСТ 31993-2013;
- Контроль адгезии защитных пленок: проверка прочности сцепления защитно-декоративных и огнезащитных покрытий методом прямого нормального отрыва прибором ПСО-1МГ4 по ГОСТ 32299-2019 (адгезия должна составлять не менее 0,8–1,0 МПа);
- Экспресс-оценка сохранения огнезащитных свойств антипиренов: срез тонкой стружки толщиной $1$ мм с последующим воздействием открытого пламени спички (прибор ПМП-1 по методике ВНИИПО МЧС России). При качественной огнезащите стружка не воспламеняется и не тлеет после отведения источника огня.
7. Сводная сравнительная таблица защитных составов по классам условий службы
Приборный комплекс для контроля древесины в «ВекторНК»
✓ Поверка во ФГИС «АРШИН» / Госреестр СИ

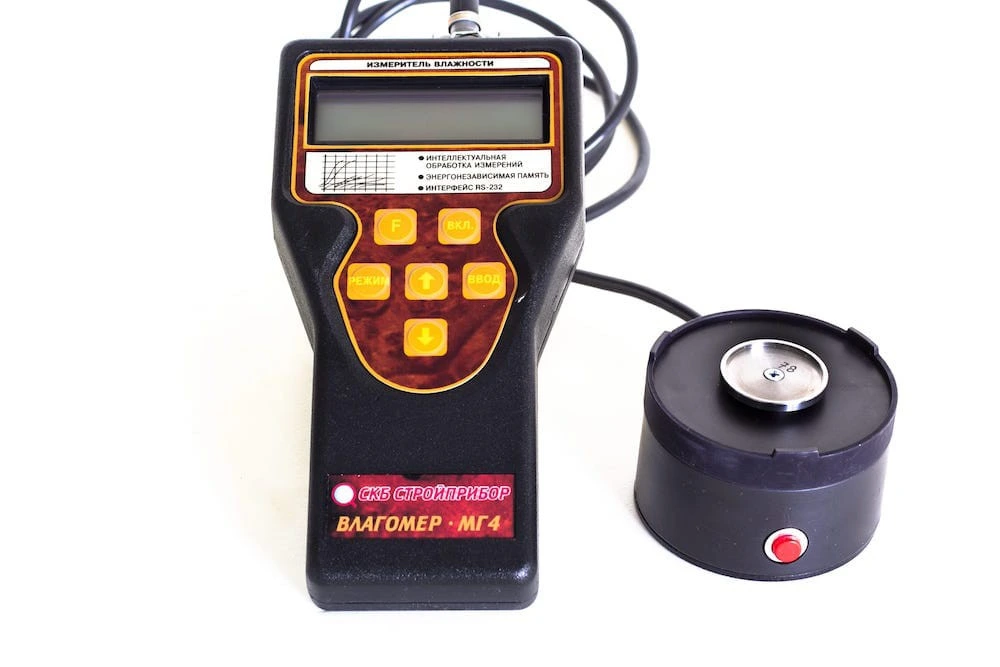

Влагомер-МГ4Д
Диэлькометрический экспресс-замер влажности пиломатериалов по ГОСТ 16588-91 без повреждения досок и бруса.
4–40%
Сосна, ель, дуб
ГРСИ РФ

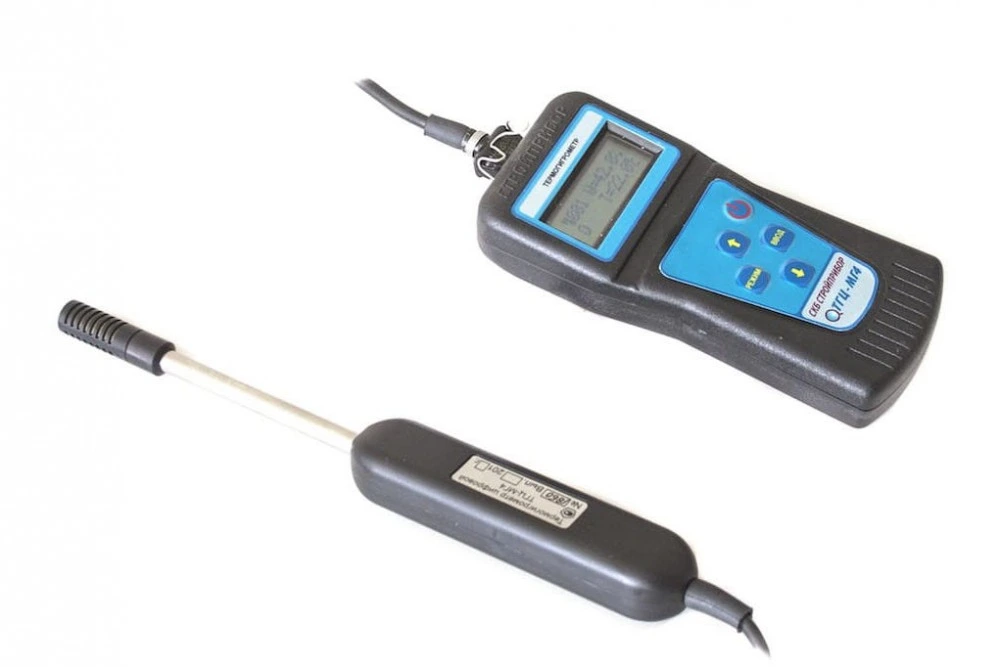

ТГЦ-МГ4
Замер температуры, относительной влажности и расчет точки росы на чердаках и складах пиломатериалов по ГОСТ 30494.
±0,2°C / ±2%
Точка росы
10 000 точек

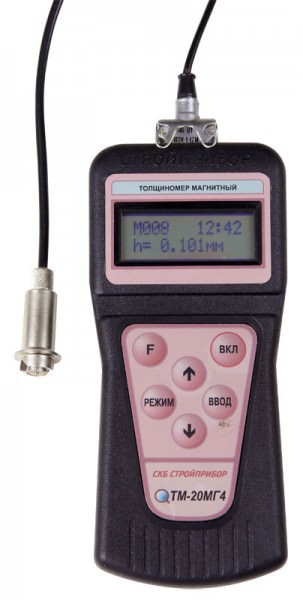

ТМ-20МГ4
Измерение толщины сухого слоя огнезащитных вспучивающихся красок, лаков и защитных эмалей по ГОСТ 31993-2013.
до 2000 мкм
±2 мкм
Пожарный аудит

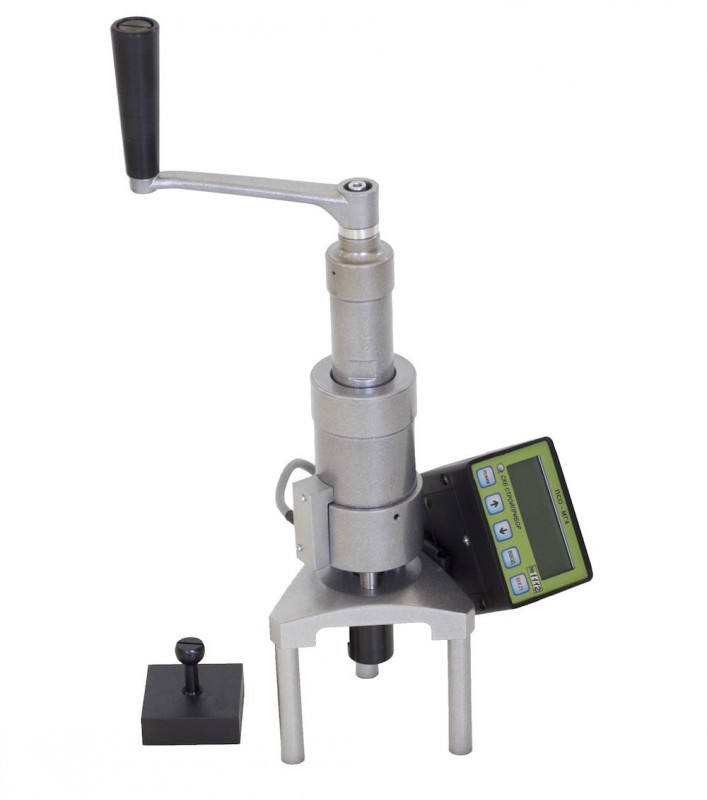

ПСО-1МГ4
Определение прочности сцепления лакокрасочных и полимерных защитных пленок с древесиной прямым отрывом по ГОСТ 32299.
Усилие до 10 кН
Пиковый захват
ГОСТ Р 53292
