В современной практике проектирования и возведения монолитных железобетонных каркасов пролеты плит перекрытий достигают 6–9 метров и более при толщине плиты всего 180–220 мм. В таких тонкостенных большепролетных конструкциях несущая способность по первой группе предельных состояний (прочность на изгиб) зачастую обеспечивается с большим запасом, однако определяющим фактором эксплуатационной надежности становится вторая группа предельных состояний (II ГПС) — деформативность и прогибы. Превышение нормативных прогибов по СП 20.13330.2016 и СП 63.13330.2018 влечет за собой растрескивание межкомнатных перегородок, отслоение стяжек полов, заклинивание дверных коробок, а в критических ситуациях — прогрессирующее хрупкое продавливание плиты телом колонны.

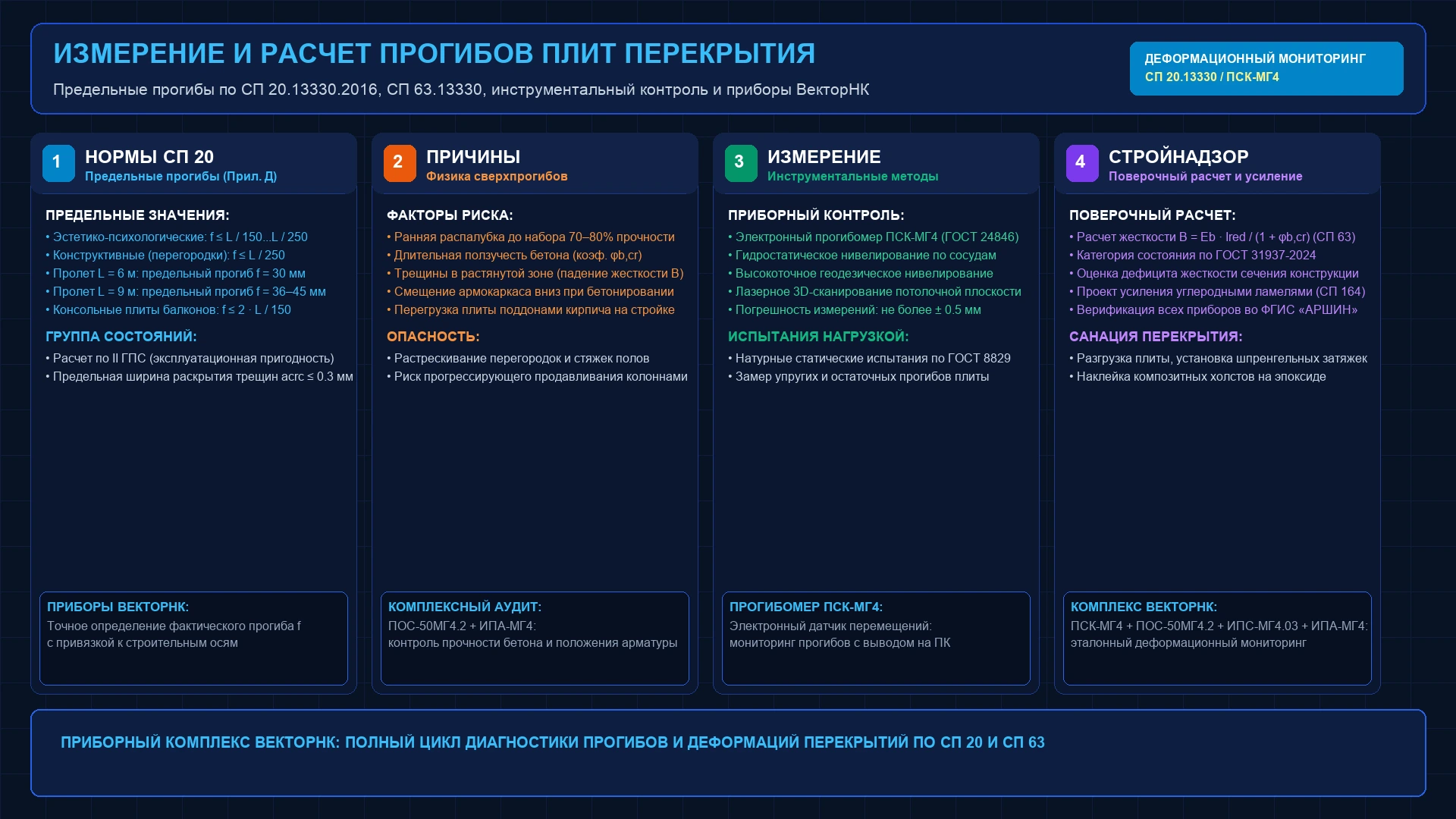

1. Нормативная база: СП 20.13330, СП 63.13330 и ГОСТ 31937
Оценка деформативности изгибаемых железобетонных плит перекрытий базируется на строгих нормативных требованиях:
- СП 20.13330.2016 «Нагрузки и воздействия» (Приложение Д) — устанавливает предельно допустимые вертикальные прогибы конструкций исходя из трех независимых критериев: эстетико-психологических, конструктивных и технологических;
- СП 63.13330.2018 «Бетонные и железобетонные конструкции» (раздел 8.2) — регламентирует методы расчета деформаций и прогибов элементов с учетом физической нелинейности бетона, наличия нормальных трещин в растянутой зоне и длительной ползучести;
- ГОСТ 24846-2019 «Грунты. Методы измерения деформаций оснований зданий и сооружений» — определяет порядок геодезических и инструментальных измерений осадок и прогибов;
- ГОСТ 31937-2024 «Здания и сооружения. Правила обследования и мониторинга технического состояния» — регламентирует правила категорирования конструкций по величине относительного прогиба;
- ГОСТ 8829-2018 «Изделия строительные железобетонные и бетонные заводского изготовления. Методы испытаний нагружением» — устанавливает порядок статических испытаний плит пробной нагрузкой.
2. Предельно допустимые прогибы: таблица нормативов СП 20 (Приложение Д)
В соответствии с СП 20.13330.2016 (таблица Д.1), расчетный или фактический прогиб элемента $f$ не должен превышать предельно допустимого значения $f_{\text{ult}}$:
$$f \le f_{\text{ult}}$$
| Критерий нормирования по СП 20 | Пролет конструкции $L$ | Формула предельного прогиба $f_{\text{ult}}$ | Предельный прогиб для $L = 6$ м | Назначение требования |
|---|---|---|---|---|
| Эстетико-психологические | $L \le 1$ м | $L / 150$ | — | Исключение визуального ощущения опасности провисания |
| Эстетико-психологические | $L = 6$ м | $L / 200$ | 30.0 мм | Ограничение видимой кривизны потолка жилых комнат |
| Эстетико-психологические | $L \ge 24$ м | $L / 300$ | — | Большепролетные залы, торговые галереи |
| Конструктивные (перегородки) | Любой пролет | $L / 250$ | 24.0 мм | Защита от растрескивания стен из кирпича и блоков |
| Технологические (оборудование) | Любой пролет | $L / 400…L / 600$ | 10–15 мм | Безаварийная работа рельсовых путей и станков ЧПУ |
| Консольные плиты (балконы) | Вылет $l$ | $2 \cdot l / 150$ | 20.0 мм ($l = 1.5$ м) | Уклон наружу, исключение затекания дождевой воды |
3. Физика сверхнормативных деформаций: ползучесть, трещины и ранняя распалубка
Многие строители ошибочно полагают, что прогиб перекрытия формируется мгновенно в момент снятия опалубочных стоек. В реальности деформирование железобетона — длительный реологический процесс, развивающийся на протяжении 1.5–3 лет под воздействием следующих факторов:
- Преждевременная распалубка плиты: Снятие опалубки при наборе бетоном всего 40–50% проектной прочности приводит к пластическому деформированию незрелого геля гидросиликатов. Начальный упругий прогиб фиксируется и многократно увеличивается под собственным весом;
- Длительная ползучесть бетона под нагрузкой: Коэффициент ползучести тяжелого бетона $\varphi_{b,\text{cr}}$ по СП 63.13330 составляет от 1.8 до 3.2. Это означает, что конечный прогиб плиты через 2 года эксплуатации будет в 2.5–3.5 раза превышать начальный упругий прогиб, замеренный сразу после распалубки!
- Образование трещин в растянутой зоне: При превышении растягивающими напряжениями предела прочности бетона на осевое растяжение ($R_{bt,\text{ser}}$) в нижней зоне перекрытия образуются нормальные трещины. Сечение переходит в стадию работы с трещиной: сжатая зона бетона уменьшается, а изгибная жесткость сечения $B$ падает в 2–4 раза;
- Смещение арматурных сеток при бетонировании: Если при укладке бетона рабочие наступали на арматурный каркас, а фиксаторы защитного слоя отсутствовали, верхняя надопорная арматура смещается вниз, а нижняя пролетная — вверх. Уменьшение рабочей высоты сечения $h_0$ всего на 20 мм (с 170 до 150 мм) снижает момент инерции сечения и увеличивает прогиб на 40–50%;
- Монтажная перегрузка конструкций: Складирование пакетов кирпича, поддонов газоблоков или фасадных подъемников в середине пролета неокрепшей плиты перекрытия.
4. Инструментальные методы измерения прогибов: прогибомер ПСК-МГ4
Для официальной фиксации фактической деформативности плит перекрытий при обследовании зданий по ГОСТ 31937-2024 и испытаниях конструкций по ГОСТ 8829-2018 применяются высокоточные инструментальные методы:
Инструментальный арсенал измерения прогибов:
- Электронный прогибомер ПСК-МГ4: Специализированный микропроцессорный прибор производства СКБ «Стройприбор». Измеряет линейные деформации и прогибы строительных конструкций с помощью проволочной или струнной связи. Диапазон измерений до 100 мм, дискретность отсчета 0.01 мм, энергонезависимая память на 100 серий с графическим выводом кривой деформирования на дисплей и ПК через USB;
- Гидростатическое нивелирование (сообщающиеся сосуды): Прецизионный метод, незаменимый в закрытых помещениях с перегородками, где отсутствует прямая оптическая видимость между опорными узлами и серединой пролета. Погрешность измерения составляет $\pm 0.5$ мм;
- Высокоточное геометрическое нивелирование: Применяются оптические нивелиры с плоскопараллельной пластинкой (типа Н-05) и инварными рейками либо прецизионные цифровые нивелиры с фиксацией отметок по геодезическим маркам, закрепленным на потолке;
- Наземное лазерное 3D-сканирование (Scan-to-BIM): Сканирование генерирует облако точек плотностью до 1–2 мм. Программный комплекс строит карту отклонений потолочной плоскости от горизонтали с цветовой изолинейной визуализацией чаши прогиба.
5. Алгоритм поверочного расчета жесткости сечения по СП 63.13330.2018
В соответствии с требованиями СП 63.13330.2018 прогиб железобетонных элементов вычисляется путем интегрирования кривизны по длине пролета (по формуле Мора):
$$f = \int_0^L \left( \frac{1}{r} \right) \cdot \overline{M}(x) \, dx$$
где $(1/r)$ — полная кривизна оси элемента от действия расчетных нагрузок по II ГПС, а $\overline{M}(x)$ — изгибающий момент от действия единичной силы, приложенной в точке определения прогиба.
Полная кривизна на участках с трещинами в растянутой зоне вычисляется с учетом деформаций ползучести бетона:
$$\left( \frac{1}{r} \right) = \frac{M}{B} = \frac{M}{E_{b,\text{red}} \cdot I_{\text{red}}}$$
где $B$ — приведенная изгибная жесткость сечения с трещиной, $E_{b,\text{red}} = E_b / (1 + \varphi_{b,\text{cr}})$ — приведенный модуль деформации бетона с учетом коэффициента длительной ползучести, а $I_{\text{red}}$ — момент инерции приведенного к бетону сечения (с учетом площади растянутой арматуры $A_s$ и коэффициента приведения $\alpha = E_s / E_b$).
6. Классификация деформаций по категориям техсостояния ГОСТ 31937-2024
По результатам натурных инструментальных измерений прибором ПСК-МГ4 эксперты устанавливают категорию технического состояния перекрытия:
Фактический прогиб не превышает пределов по СП 20.13330.2016. Ширина раскрытия нормальных трещин в пролете не превышает допустимой нормы $a_{\text{crc}} \le 0.3$ мм. Эксплуатация плиты допускается без ограничений.
Прогиб превышает нормативные эстетические или конструктивные пределы, но несущая способность по I ГПС обеспечена ($K_{\text{зап}} \ge 1.05$). Наблюдаются трещины в перегородках. Требуется мониторинг деформаций прибором ПСК-МГ4, установка маяков на трещины и проведение компенсирующего усиления.
Критический прогиб, сопровождающийся развитием пластического шарнира в середине пролета, раскрытием трещин $a_{\text{crc}} > 0.5–1.0$ мм, деструкцией бетона сжатой зоны или косыми трещинами продавливания у колонн. Требуется немедленная эвакуация людей, разгрузка перекрытия и установка временных страховочных стоек.
7. Методы санации и усиления провисших перекрытий (углеволокно СП 164)
При выявлении сверхнормативных прогибов проектная организация разрабатывает рабочую документацию на усиление конструкций:
- Внешнее армирование композитными материалами по СП 164.1325800: Перекрытие предварительно разгружается гидравлическими стойками, чтобы частично снять упругий прогиб. По нижней растянутой зоне плиты на эпоксидный компаунд наклеиваются однонаправленные углеродные ламели или углеродные холсты. Модуль упругости углеволокна ($E \ge 240$ ГПа) и прочность на растяжение ($> 4000$ МПа) увеличивают жесткость сечения на 30–50% и останавливают дальнейший рост прогиба;
- Устройство подкосов и промежуточных балок: Установка металлических прокатных балок (двутавров) снизу плиты с опиранием на капитальные стены или колонны, что делит расчетный пролет $L$ пополам и уменьшает прогиб пропорционально четвертой степени длины ($f \sim L^4$);
- Инъектирование трещин эпоксидными смолами: Заполнение силовых трещин полимерными составами под давлением восстанавливает сплошность сечения и жесткость бетона на сжатие.
8. Приборный комплекс ВекторНК для деформационного мониторинга
Инженерный центр «ВекторНК» обеспечивает поставку полного спектра оборудования завода СКБ «Стройприбор» для испытания и мониторинга строительных конструкций:
Электронный прогибомер ПСК-МГ4
Прибор для измерения линейных деформаций и прогибов строительных конструкций по ГОСТ 24846. Диапазон 0–100 мм, погрешность 0.01 мм. Память на 100 серий, экспорт данных на ПК.
ПОС-50МГ4.2 «Скол»
Измеритель прочности бетона методом отрыва со скалыванием по ГОСТ 22690. Диапазон 5–100 МПа. Необходим для определения фактического модуля упругости $E_b$ и прочности плиты перекрытия.
Локатор арматуры ИПА-МГ4
Прибор для определения толщины защитного слоя и шага арматуры по ГОСТ 22904-93. Позволяет точно измерить фактическую рабочую высоту сечения плиты $h_0$.
Ультразвуковой прибор УКС-МГ4
Контроль сплошности и глубины трещин по ГОСТ 17624. А параметры микроклимата при обследовании фиксируются термогигрометром ТГЦ-МГ4 и анемометром ИСП-МГ4.
9. Часто задаваемые вопросы (FAQ)
1. Означает ли превышение предельного прогиба по СП 20 немедленную угрозу обрушения?
Не обязательно. Предельные прогибы по СП 20.13330 в большинстве случаев обусловлены эстетико-психологическими требованиями или защитой перегородок от трещин. Несущая способность плиты по первой группе предельных состояний может иметь достаточный запас. Однако превышение прогиба более чем в 1.5 раза требует обязательного инструментального обследования и поверочного расчета.
2. Как правильно измерить прогиб перекрытия в жилой квартире с ремонтом?
Наиболее эффективный неразрушающий метод — гидростатическое нивелирование или лазерное 3D-сканирование потолка. Замеряются высотные отметки потолка в опорных точках у стен и в геометрическом центре комнаты. Разница отметок с поправкой на толщину штукатурного слоя дает фактический прогиб.
3. Можно ли исправить прогиб плиты перекрытия установкой домкратов снизу?
Домкратами можно временно вывесить перекрытие для монтажа усиливающих конструкций (углеродных ламелей или металлических балок). Пытаться выпрямить застывший бетон натяжением домкратов без усиления категорически запрещено: это вызовет разрушение сжатой зоны и образование обратных сквозных трещин.
4. В течение какого времени развивается прогиб перекрытия после постройки?
Около 50–60% полного прогиба формируется в первые 3–6 месяцев. Окончательная стабилизация деформаций ползучести бетона наступает через 18–36 месяцев после возведения здания.
5. Какая погрешность у электронного прогибомера ПСК-МГ4?
Предел допускаемой погрешности измерений линейных перемещений прибором ПСК-МГ4 составляет не более $\pm 0.05$ мм, что полностью удовлетворяет жестким требованиям ГОСТ 24846-2019 и ГОСТ 8829-2018.
6. Где заказать поверенное оборудование для измерения прогибов и деформаций?
Инженерный центр «ВекторНК» поставляет электронные прогибомеры ПСК-МГ4, приборы отрыва ПОС-50МГ4, локаторы арматуры ИПА-МГ4 и термогигрометры ТГЦ-МГ4 с официальной поверкой во ФГИС «АРШИН».
