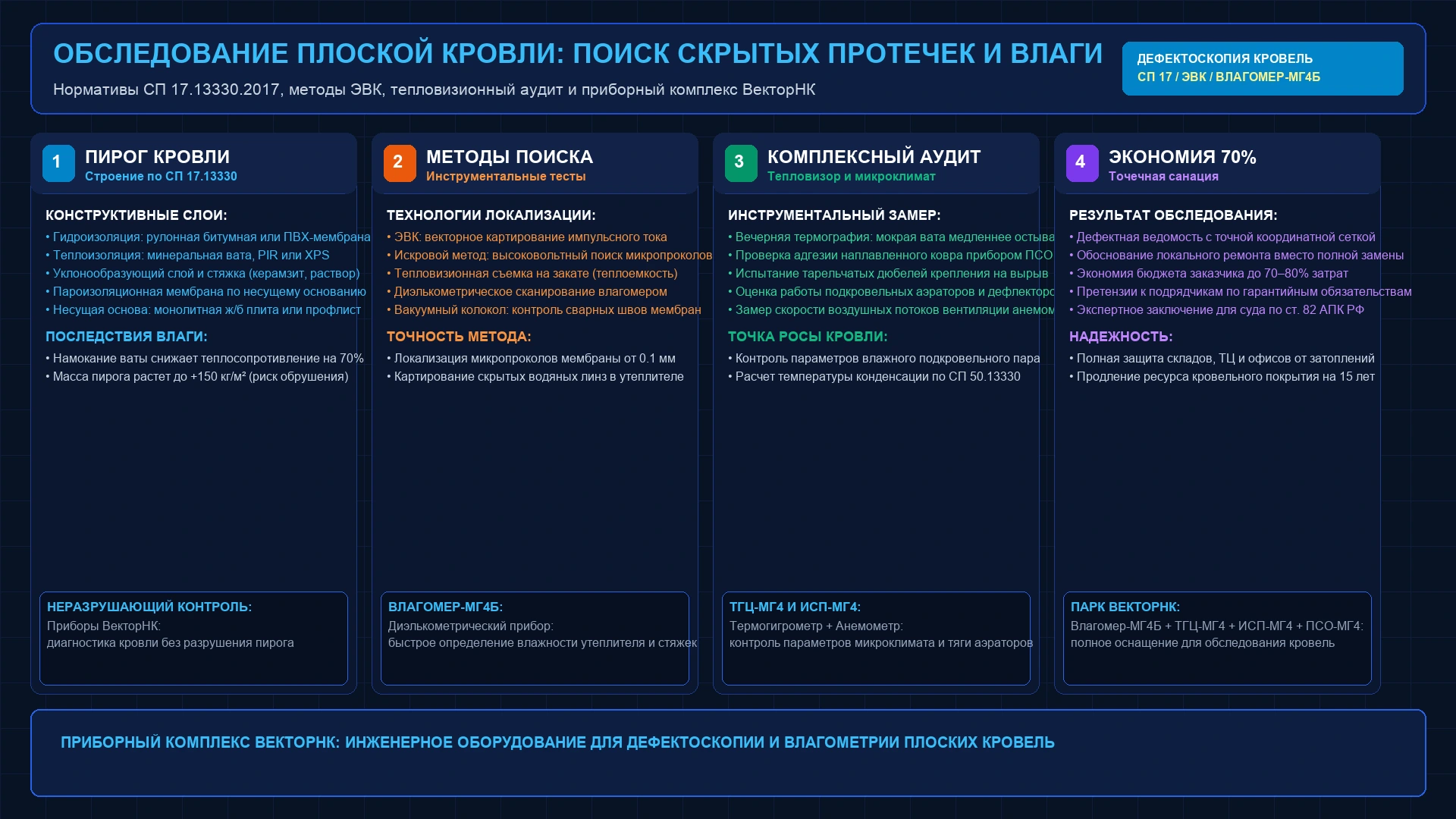

Обследование плоской кровли: поиск протечек, скрытой влаги по СП 17.13330, методы ЭВК и приборы контроля

Плоские кровли промышленных комплексов, торгово-развлекательных центров, складских терминалов и современных жилых комплексов представляют собой сложные инженерные системы с многослойным пирогом тепло- и гидроизоляции. Эксплуатационная специфика плоской кровли заключается в явлении «блуждающих протечек»: повреждение верхнего гидроизоляционного ковра (микропрокол от брошенного самореза, трещина сварного шва ПВХ-мембраны или деструкция битумного наплавления) может находиться в $20\dots 40$ метрах от места фактического падения капель с потолка склада или квартиры верхнего этажа. Вода фильтруется сквозь толщу утеплителя, скапливается на пароизоляционном слое, образует скрытые водяные линзы и находит выход через технологические отверстия подвесов или стыки плит перекрытия. Комплексное инструментальное обследование плоской кровли в соответствии с СП 17.13330.2017 «Кровли» и ГОСТ 31937-2024 методами неразрушающего контроля позволяет обнаружить 100% микродефектов без дорогостоящего демонтажа кровельного пирога.

1. Анатомия кровельного пирога по СП 17.13330.2017 и физика скрытого увлажнения

Конструкция плоской кровли регламентируется требованиями СП 17.13330.2017 «Свод правил. Кровли». В зависимости от функционального назначения здания применяются две основные конструктивные схемы:

• Традиционная плоская кровля: Несущее основание (профлист или ж/б плита) $\rightarrow$ Пароизоляция (битумная мембрана или полиэтилен высокой плотности) $\rightarrow$ Теплоизоляционный слой (базальтовая минеральная вата плотностью $110\dots 180$ кг/м³ в два слоя с разбежкой швов или плиты PIR/XPS) $\rightarrow$ Разделительный слой (стеклохолст/геотекстиль) $\rightarrow$ Гидроизоляционный ковер (полимерная ПВХ/ТПО-мембрана либо 2 слоя наплавляемого битумно-полимерного материала);
• Инверсионная кровля (эксплуатируемая): Гидроизоляция укладывается непосредственно на несущую ж/б плиту под слой негигроскопичного утеплителя (экструдированный пенополистирол XPS), защищенного дренажным слоем и тротуарной плиткой/гравийным балластом.

При механическом повреждении гидроизоляционного ковра традиционной кровли вода попадает внутрь теплоизоляционного слоя. Поскольку пароизоляция снизу остается герметичной, вода оказывается в замкнутой ловушке. Под воздействием капиллярных сил волокнистый утеплитель впитывает влагу, распространяя ее на десятки метров в радиальных направлениях от места прокола.

2. Разрушительные последствия намокания утеплителя: теплопотери и угроза перегрузки

Скрытая влага в кровельном пироге инициирует комплекс катастрофических деструктивных процессов:

1. Обвальное снижение сопротивления теплопередаче: Сухая минеральная вата имеет коэффициент теплопроводности $\lambda = 0.038\dots 0.042$ Вт/(м·°C). Вода обладает теплопроводностью $\lambda = 0.58$ Вт/(м·°C) — в 14 раз выше! При намокании утеплителя всего на $5\dots 8\%$ по объему его теплоизолирующая способность падает на $60\dots 80\%$. Здание теряет тепловую защиту, расходы на отопление взлетают, а на потолке верхнего этажа выпадает обильный конденсат;
2. Колоссальная весовая перегрузка несущих конструкций: Один кубический метр минераловатного утеплителя способен удержать в своей пористой структуре до $600\dots 800$ литров воды. При толщине утепления $200$ мм квадратный метр намокшей кровли утяжеляется на $120\dots 160$ кг! Для облегченных металлических ферм и профилированного стального настила большепролетных складов и логистических комплексов такая дополнительная статическая нагрузка (особенно в сочетании с зимней снеговой нагрузкой по СП 20.13330) создает прямой риск прогрессирующего обрушения перекрытия;
3. Коррозия крепежа и несущего настила: Контактируя с кислой влажной средой, стальные кровельные саморезы и цинковое покрытие профлиста корродируют со скоростью до $0.15$ мм в год. Через 3–5 лет скрытого увлажнения саморезы срезаются ветровым отсосом, провоцируя срыв кровельного ковра штормовым ветром;
4. Вздутия («пузыри») кровельного ковра: В летний период темная поверхность кровли разогревается под солнцем до $+80\dots+90$ °C. Запертая внутри вода мгновенно переходит в парообразное состояние, создавая избыточное давление до $0.2\dots 0.5$ атм. Пар расслаивает наплавленный битумный ковер, образуя гигантские воздушные и водяные пузыри, которые лопаются зимой при замерзании.

3. Метод электровекторного картирования (ЭВК / EFVM) и высоковольтный искровой контроль

Для безошибочной дефектоскопии гидроизоляционных полимерных мембран (ПВХ, ТПО, ЭПДМ) и битумно-полимерных материалов применяются передовые электрофизические технологии неразрушающего контроля:

Высоковольтный искровой метод (дефектоскоп сухого типа): применяется на сухих кровлях. Специальный щеточный электрод под напряжением $5\dots 35$ кВ плавно перемещается по мембране. В точке механического пробоя, трещины или непроваренного шва происходит электрический искровой пробой на заземленную основу с громким акустическим щелчком и световой индикацией на дисплее прибора.

4. Тепловизионная съемка в инфракрасном спектре: поиск водяных линз на закате

Обнаружить зоны скопления скрытой влаги в толще утеплителя без сплошного вскрытия позволяет инфракрасная термография по ГОСТ 26629-2024. Методика базируется на разнице физических теплотехнических свойств материалов: удельная теплоемкость воды ($4.18$ кДж/(кг·°C)) почти в 5 раз превосходит теплоемкость минеральной ваты ($0.84$ кДж/(кг·°C)).

Технология вечерней термографической съемки:

• В течение ясного солнечного дня кровля равномерно аккумулирует солнечное тепло;
• После захода солнца (в сумерках) сухие участки минеральной ваты быстро остывают за счет лучистого теплообмена с холодным открытым небом;
• Участки утеплителя, насыщенные влагой, обладают гигантской тепловой инерцией и медленно отдают накопленное тепло;
• На экране профессионального тепловизора водонасыщенные зоны отображаются в виде ярких светящихся областей повышенной температуры (контраст достигает $2.5\dots 5.0$ °C по сравнению с сухим фоном), позволяя с точностью до десятков сантиметров очертить границы водяных линз.

5. Инструментальная влагометрия: приборы Влагомер-МГ4Б, ТГЦ-МГ4 и ИСП-МГ4

Для подтверждения данных тепловизора и локальной количественной оценки увлажненности слоев применяется специализированный приборный комплекс отечественного производства завода СКБ «Стройприбор»:

6. Контроль прочности сцепления слоев и испытание крепежа на вырыв

Помимо влажности, обследование плоской кровли включает обязательную оценку механической надежности системы при ветровых нагрузках по СП 20.13330:

• Контроль адгезии наплавляемой гидроизоляции по ГОСТ 32299-2012: Измерение усилия сцепления битумно-полимерных рулонных материалов с бетонным основанием стяжки или праймером выполняется малогабаритным адгезиметром ПСО-МГ4. Прочность сцепления при нормальном отрыве должна составлять не менее $0.2\dots 0.4$ МПа;
• Испытание тарельчатых дюбелей на вырыв: В кровлях с механическим креплением мембраны тарельчатые телескопические дюбели испытываются на выдергивание из несущего профлиста или бетона гидравлическим прибором ПСО-20МГ4А. Разрушающее усилие вырыва должно соответствовать расчетной ветровой пульсации с коэффициентом надежности $\gamma_f \ge 1.3$.

7. Экономический эффект обследования: экономия до 70–80% бюджета ремонта

Традиционный подход эксплуатирующих организаций при появлении протечек на плоской кровле — сплошная замена всего гидроизоляционного ковра и утеплителя. Для склада площадью $10\dots 20$ тыс. м² стоимость такого капитального ремонта исчисляется десятками миллионов рублей.

Инструментальное неразрушающее обследование методом ЭВК и тепловидения кардинально меняет экономику проекта:

• Выявляется, что реальная площадь увлажнения утеплителя редко превышает $5\dots 15\%$ от общей площади крыши;
• Составляется послойная цифровая дефектная карта с точной привязкой каждого прокола мембраны к координатной сетке здания;
• Ремонт выполняется локально: вскрываются и заменяются только мокрые фрагменты минеральной ваты, устанавливаются дополнительные осушающие аэраторы, а микропроколы мембраны запаиваются заплатками;
• Экономия бюджета заказчика составляет от $70\%$ до $80\%$ при $100\%$ восстановлении надежности кровли.

8. Приборный арсенал ВекторНК для обследования кровельных систем

Инженерный центр «ВекторНК» поставляет полный спектр диагностического оборудования СКБ «Стройприбор» для энергоаудиторов, кровельных экспертов и служб строительного контроля:
