Георадар, поиск арматуры и УЗК: какой метод выбрать перед сверлением бетона, стандарты ГОСТ 22904 и приборы контроля

Алмазное бурение технологических отверстий под магистрали отопления, водоснабжения, канализации, приточно-вытяжной вентиляции, а также монтаж ответственных анкерных групп при реконструкции зданий — повседневные задачи на современных строительных площадках. Однако выполнение этих работ «вслепую» несет в себе критические угрозы: непреднамеренное перерезание стержней рабочей продольной или поперечной арматуры в растянутой зоне монолитного ригеля или плиты перекрытия снижает несущую способность конструкции на $30\dots 60\%$, переводя ее в ограниченно-работоспособное или аварийное состояние по ГОСТ 31937-2024. Еще более опасен снос преднапряженных канатов, пробой скрытых труб водяного теплого пола в стяжке или повреждение силовых кабелей под напряжением. Чтобы исключить колоссальные финансовые убытки и аварии, применяется неразрушающая дефектоскопия методами магнитной локации по ГОСТ 22904-93, подповерхностной радиолокации (георадар GPR) и ультразвукового контроля (УЗК) по ГОСТ 17624-2021.

1. Строительные и конструктивные риски слепого бурения железобетона

Железобетон представляет собой композитный строительный материал, в котором сжимающие напряжения воспринимает бетонная матрица, а растягивающие и срезывающие усилия — стальной пространственный каркас. При алмазном сверлении коронка с сегментами из синтетических технических алмазов легко перерезает не только высокомарочный бетон, но и стержни рабочей арматуры периодического профиля (А500С, А400, А240).

Последствия повреждения скрытых элементов строительных конструкций:

• Перерезание рабочей растянутой арматуры плит и ригелей: Если при проходке вентиляционного отверстия диаметром $160\dots 200$ мм срезаются $2\dots 3$ стержня нижней рабочей арматуры $\varnothing 20\dots 25$ мм в середине пролета, балка или плита теряет изгибную прочность. В сечении мгновенно образуются сквозные трещины с раскрытием свыше $1.0$ мм, возникает аварийный прогиб, требующий экстренной установки разгружающих металлических рам;
• Разрыв предварительно напряженных канатов (струн): В преднапряженных безбалочных плитах перекрытий и мостовых балках арматура натянута домкратами с усилием в сотни килоньютонов. Перерезание каната вызывает эффект выстрела: высвобожденная энергия скалывает защитный слой бетона на длине в несколько метров и полностью выводит элемент из строя;
• Пробой водяных контуров отопления и теплого пола: Попадание бура в металлопластиковую или полиэтиленовую (PEX) трубу приводит к мгновенному затоплению помещений горячим теплоносителем, порче дорогостоящей чистовой отделки и необходимости вскрытия напольного покрытия;
• Поражение электрическим током: Повреждение силовых кабелей напряжением 220/380 В несет прямую угрозу жизни оператора бурильной установки и вызывает короткое замыкание с выходом из строя электроники здания;
• Поломка и заклинивание алмазной коронки: При касании тяжелой стальной закладной детали или крупного арматурного стержня на высоких оборотах происходит срыв алмазных сегментов, деформация корпуса коронки и заклинивание шпинделя бурильной машины.

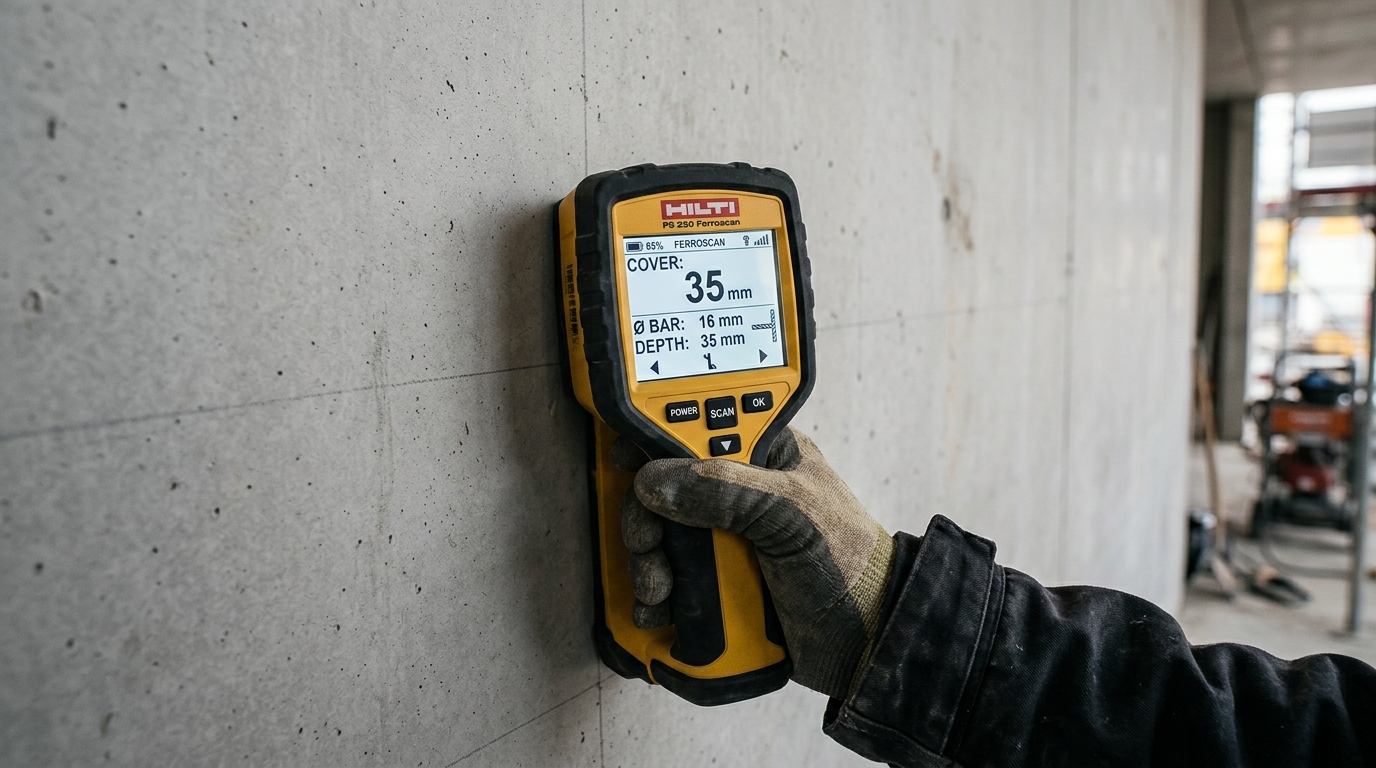

2. Магнитный метод по ГОСТ 22904-93: физика, точность и прибор ИПА-МГ4

Магнитный метод является наиболее оперативным, точным и стандартизированным способом локации стальной арматуры в железобетонных конструкциях. Метод регламентируется ГОСТ 22904-93 «Конструкции железобетонные. Магнитный метод определения толщины защитного слоя бетона и расположения арматуры».

Физический принцип:
Датчик прибора генерирует электромагнитное поле. При приближении к ферромагнитному телу (стальному арматурному стержню) изменяются индуктивность катушки и параметры магнитного поля датчика. Микропроцессор прибора регистрирует изменение сигнала и математически преобразует его в точное расстояние до поверхности стержня — толщину защитного слоя бетона ($h_{зс}$).

Ограничения магнитного метода: Прибор реагирует исключительно на ферромагнетики (углеродистую сталь). Он не обнаруживает полимерные трубы, кабели в пластиковой изоляции без экранирующей оплетки, пустоты и композитную неметаллическую арматуру (АКП/АСП).

3. Георадарный метод (GPR): поиск пластиковых труб, кабелей и пустот

Подповерхностная радиолокация (георадар / Ground Penetrating Radar) — высокотехнологичный метод электродинамической дефектоскопии, основанный на излучении наносекундных электромагнитных импульсов сверхвысокой частоты (от $1.5$ до $4.0$ ГГц для строительных конструкций).

Принцип работы: Электромагнитная волна распространяется вглубь бетона и отражается от границ раздела сред, имеющих различную относительную диэлектрическую проницаемость ($\varepsilon$):

• Сухой тяжелый бетон: $\varepsilon \approx 6\dots 8$;
• Стальная арматура: идеальный проводник, $100\%$ отражение электромагнитной волны с инверсией фазы;
• Воздух (пустоты в плитах ПК, внутренние каверны, сухие трещины): $\varepsilon = 1$;
• Вода (жидкий теплоноситель в трубах теплого пола, зоны скрытого намокания): $\varepsilon \approx 81$ (колоссальный радиоволновой контраст!);
• Пластиковые трубы (сшитый полиэтилен, полипропилен, ПВХ): $\varepsilon \approx 2.2\dots 3.0$.

Преимущества георадара: Глубина сканирования бетона достигает $0.5\dots 1.2$ метра; прибор строит двумерный разрез (радарограмму B-Scan) или трехмерный объемный массив данных (3D-Scan), отображая на экране гиперболы отражения от металлических и пластиковых труб, кабельных каналов и пустот.

Ограничения: Высокая стоимость сканирующего комплекса, необходимость специализированной квалификации оператора для расшифровки интерференционных картин, а также резкое падение глубины зондирования во влажном бетоне из-за повышенной электропроводности и поглощения радиоволн.

4. Ультразвуковая дефектоскопия (УЗК) по ГОСТ 17624-2021: толщинометрия и каверны

Ультразвуковой метод неразрушающего контроля регламентируется ГОСТ 17624-2021 «Бетоны. Ультразвуковой метод определения прочности». Метод базируется на измерении скорости и времени распространения упругих механических колебаний продольных волн ультразвукового диапазона ($50\dots 100$ кГц) в теле конструкции.

Сфера применения УЗК перед бурением:

• Толщинометрия массивных конструкций: Определение фактической толщины монолитных стен, фундаментных плит и подпорных стен при одностороннем доступе прибором УКС-МГ4;
• Обнаружение внутренних каверн и зон непровибрированного бетона: Наличие воздушной пустоты или гравийного гнезда прерывает распространение ультразвукового луча, что фиксируется резким падением скорости волны и амплитуды сигнала;
• Определение глубины поверхностных трещин: Метод поверхностного прозвучивания прибором УКС-МГ4 позволяет точно установить, на какую глубину трещина рассекает сечение, чтобы исключить сверление в зоне концентрации опасных напряжений.

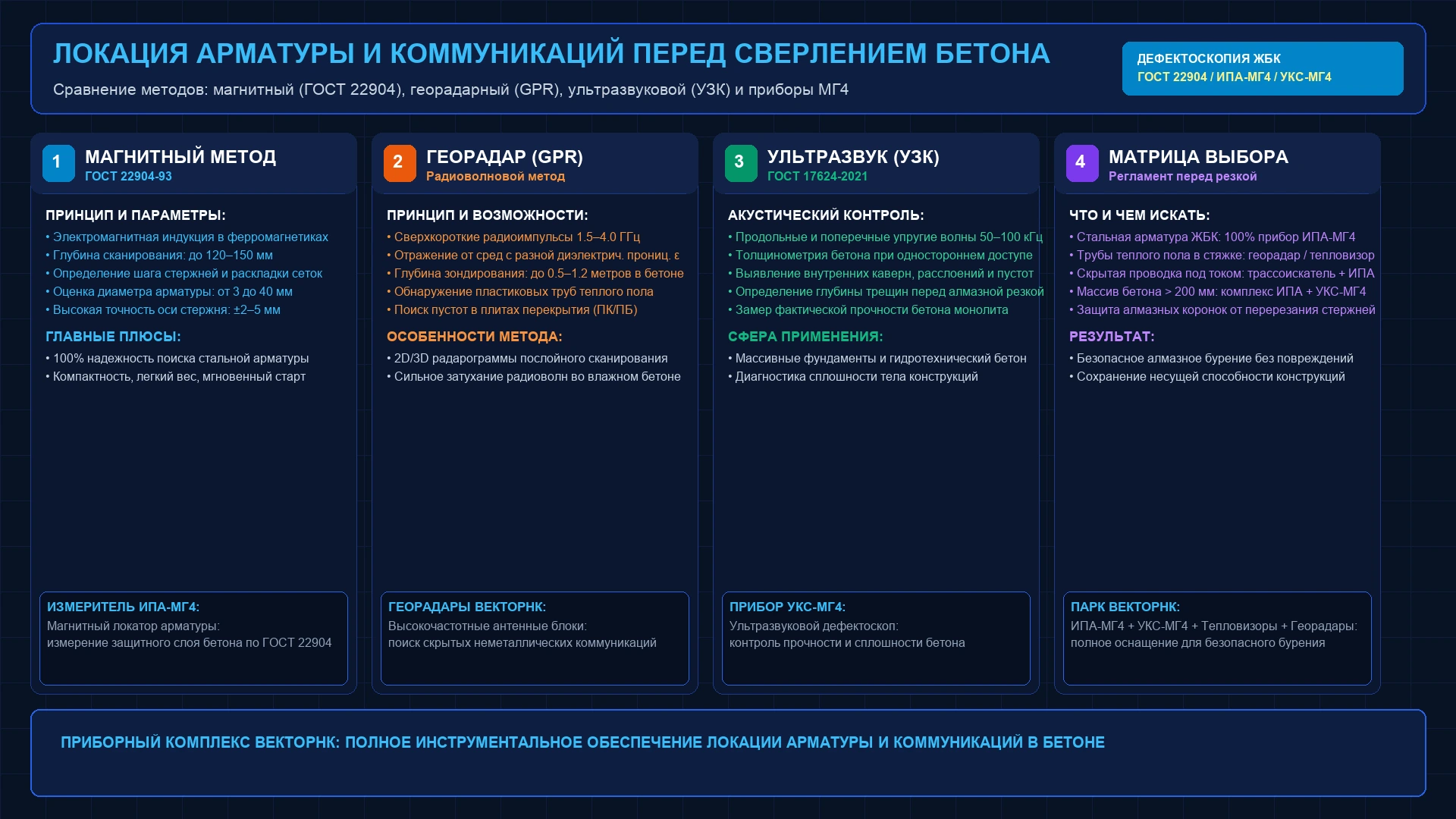

5. Сравнительная матрица методов дефектоскопии перед производством работ

6. Пошаговый технологический регламент разметки «чистых окон» под бурение

Для гарантированной защиты несущего каркаса здания и инженерных коммуникаций оператор прибора и монтажная бригада должны строго следовать регламенту:

1. Подготовка поверхности бетона: Очистка обследуемого участка от наплывов раствора, пыли и отслаивающейся краски. При сканировании прибором ИПА-МГ4 поверхность должна быть ровной для плотного прилегания подошвы датчика;
2. Разметка сетки координат: На стену или перекрытие мелом или строительным маркером наносится ортогональная координатная сетка с шагом $100\times 100$ мм или $150\times 150$ мм;
3. Первичное магнитное сканирование (ИПА-МГ4):
   • Датчик плавно перемещается по горизонтальным линиям сетки для обнаружения вертикальных арматурных стержней;
   • В точках минимума толщины защитного слоя ставятся риски оси стержня;
   • Затем датчик перемещается по вертикальным линиям для фиксации горизонтальных рабочих стержней и хомутов;
   • Соединяя риски линиями, на бетоне получают точную геометрическую проекцию внутреннего арматурного каркаса;
4. Определение толщины защитного слоя: На индикаторе прибора фиксируется глубина залегания каждого стержня в миллиметрах;
5. Локализация «чистого окна»: Выбирается свободная от арматуры ячейка каркаса. Центр будущего отверстия под алмазную коронку размечается таким образом, чтобы расстояние от наружного диаметра коронки до оси ближайшего арматурного стержня составляло не менее $30\dots 50$ мм;
6. Акустический контроль сплошности (УКС-МГ4): При бурении массивных несущих балок в намеченной точке проводится контрольное прозвучивание для исключения попадания бура во внутреннюю технологическую каверну или трещину.

7. Приборный парк ВекторНК для локации арматуры и неразрушающего контроля

Инженерный центр «ВекторНК» предлагает полный спектр приборного оборудования отечественного завода СКБ «Стройприбор» для аккредитованных лабораторий и строительных организаций:
