Многослойные наружные стены с эффективным утеплителем из пенополистирола широко применяются в гражданском и жилищном строительстве благодаря низкому коэффициенту теплопроводности материала ($\lambda \approx 0,035 — 0,039\text{ Вт/(м}\cdot^\circ\text{C)}$) и доступной стоимости. Однако совмещение жесткого несущего основания (кирпич, монолитный железобетон, газобетонные блоки) с паронепроницаемым или малопаропроницаемым полимерным утеплителем создает сложнейшие теплофизические проблемы: смещение плоскости конденсации (точки росы), риск прогрессирующего влагонакопления, отрыв штукатурного слоя и угрозу пожарной безопасности.
Проектирование, теплотехнический расчет и монтаж таких ограждающих конструкций строго регламентируются сводами правил СП 50.13330.2024 «Тепловая защита зданий», СП 293.1325800.2017 «Фасадные теплоизоляционные композиционные системы с наружными штукатурными слоями (СФТК)» и стандартами пожарной безопасности ГОСТ 31251-2012.

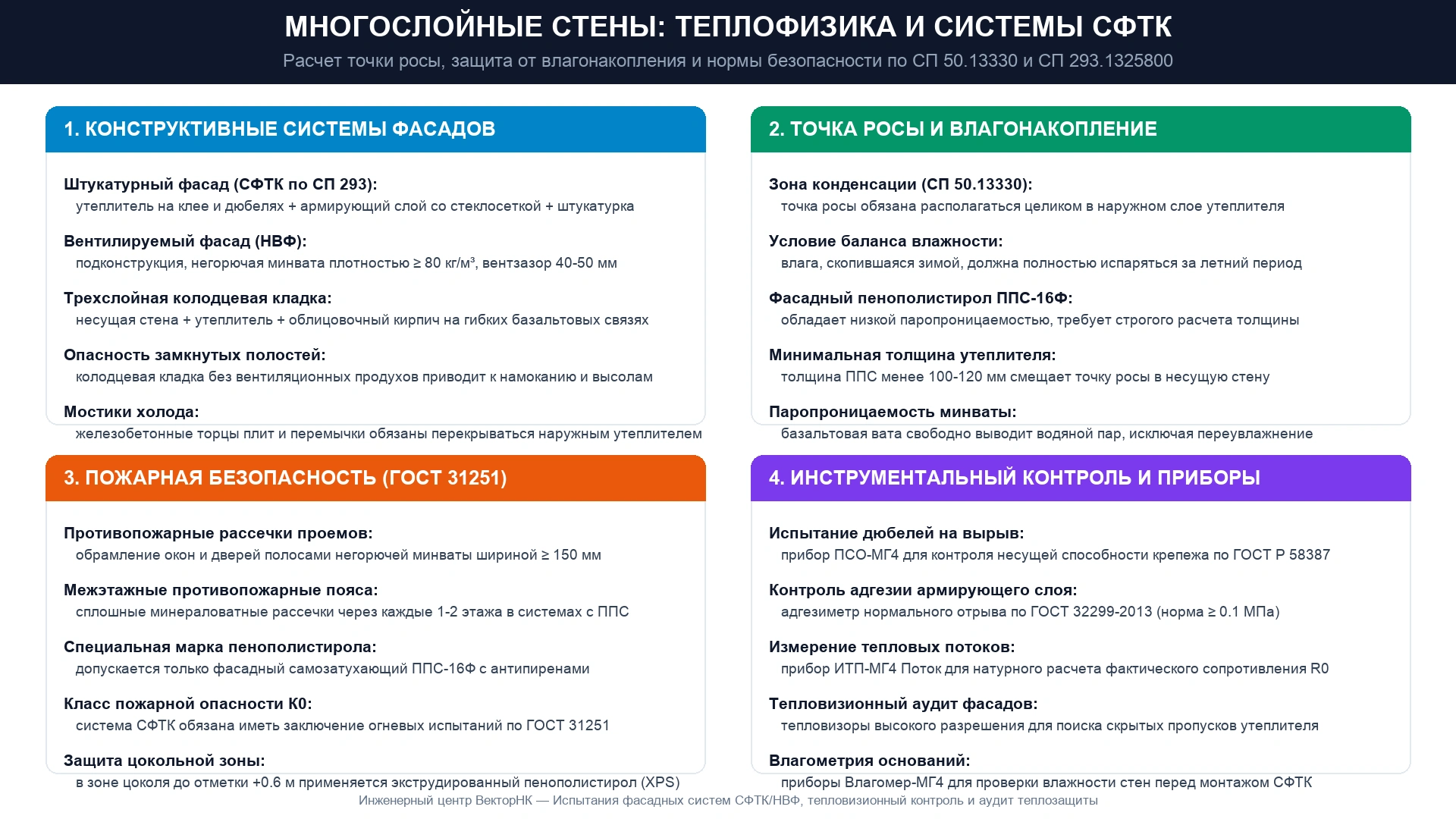

Рис. 1. Теплофизическая схема многослойных стен: конструктивные варианты фасадов, расчет зоны точки росы, противопожарные минераловатные рассечки и инструментальный контроль СФТК.
1. Конструктивные типы многослойных стен с пенополистиролом
В современном строительстве пенополистирол в наружных стенах применяется в трех основных конструктивных схемах:
| Конструктивная схема | Особенности работы конструкции | Преимущества и эксплуатационные риски |
|---|---|---|
| Система СФТК («мокрый фасад») по СП 293 | Несущая стена + клеевой полимерцементный состав + фасадный пенополистирол ППС-16Ф на тарельчатых дюбелях + базовый слой со щелочестойкой стеклосеткой + декоративная штукатурка | Наиболее эффективна: отсутствие жестких мостиков холода, утеплитель непрерывно огибает весь фасад. Риск: ошибки в армировании приводят к трещинам. |
| Трехслойная колодцевая кладка с облицовочным кирпичом | Внутренняя несущая стена + пенополистирол + гибкие базальтопластиковые связи + облицовочный кирпич толщиной 120 мм | Высокий риск влагонакопления: при отсутствии вентиляционного зазора и дренажных продухов влага запирается в слое утеплителя, разрушая кирпич морозной деструкцией. |
| Трехслойные железобетонные стеновые панели | Внутренний несущий ж/б слой (120–150 мм) + термовкладыш из ППС (150–200 мм) + наружный защитный ж/б слой (60–80 мм) на нержавеющих связях | Индустриальное панельное домостроение. Риск: разгерметизация межпанельных деформационных швов, продувание и коррозия стальных связей. |
Почему запрещено утеплять стены пенополистиролом изнутри помещения:
Утепление пенопластом изнутри комнат полностью отсекает несущую стену от комнатного тепла. Зимой температура кирпичной кладки или бетона опускается глубоко в область отрицательных температур (до $-15…-25\ ^\circ\text{C}$). Плоскость конденсации влаги (точка росы) смещается строго на границу между утеплителем и внутренней гранью стены. Под пенопластом в темноте и тепле образуется замкнутый инкубатор для токсичной черной плесени, а несущая стена подвергается ускоренному морозному разрушению. Утепление стен должно проектироваться только снаружи!
2. Расчет точки росы и проверка переувлажнения по СП 50.13330.2024
Паропроницаемость пенополистирола марок ППС составляет $\mu \approx 0,05\text{ мг/(м}\cdot\text{ч}\cdot\text{Па)}$, а экструдированного пенополистирола (XPS) — всего $\mu \approx 0,01\text{ мг/(м}\cdot\text{ч}\cdot\text{Па)}$. При этом паропроницаемость газобетона равна $0,20 — 0,26$, а глиняного кирпича — $0,11 — 0,15$.
Для исключения выпадения влаги внутри ограждающей конструкции толщина наружного слоя пенополистирола обязана удовлетворять двум обязательным теплофизическим критериям СП 50.13330.2024:
- Критерий температурного поля: плоскость максимального увлажнения должна находиться целиком в толще утеплителя, а температура на контакте «несущая стена — пенополистирол» должна быть выше температуры точки росы внутреннего воздуха:
$$\tau_{\text{конт}} > t_{\text{р}}$$
Если заложить недостаточную толщину утеплителя (например, 50 мм вместо расчетных 120–150 мм для климата Москвы или Екатеринбурга), граница нулевой изотермы и точка росы окажутся внутри несущего материала, вызывая отсыревание стены. - Критерий годового баланса влажности: количество влаги, сконденсировавшейся в стене за зимний отопительный период ($P_0$), обязано быть меньше количества влаги, испаряющейся наружу за теплый период года ($E_0$):
$$\Delta W_{\text{год}} = P_0 — E_0 \le 0$$
Рис. 2. Проверка несущей способности фасадного крепежа методом статического вырыва на объекте.
Натурные испытания фасадного крепежа (ГОСТ Р 58387-2019)
Нагрузка от ветрового отсоса на высотных зданиях достигает сотен килограммов на квадратный метр фасада. По СП 293.1325800, надежность крепления теплоизоляционных плит обеспечивается комбинацией клеевого контакта (не менее 40% площади плиты) и тарельчатых фасадных дюбелей со стальным распорным сердечником.
Перед началом монтажа лаборатория обязана провести натурные испытания дюбелей на вырыв из несущей основы с определением минимального разрушающего усилия $N_R$.
3. Пожарная безопасность: противопожарные рассечки по ГОСТ 31251
Пенополистирол относится к группе горючих материалов (Г3–Г4). Применение обычного упаковочного пенопласта в фасадах категорически запрещено нормами пожарной безопасности!
Обязательные требования к СФТК с пенополистиролом (СП 293 и ГОСТ 31251):
1. Марка пенополистирола: применяется исключительно фасадный пенополистирол марки ППС-16Ф (по ГОСТ 15588-2014) с добавками антипиренов (самозатухающий, время самостоятельного горения не более 1 секунды). Плотность материала — от 15 до 18 кг/м³.
2. Оконные и дверные рассечки: все оконные и дверные проемы по периметру обрамляются сплошными противопожарными рассечками из негорючей (НГ) базальтовой минеральной ваты плотностью не менее 130–140 кг/м³. Ширина рассечки — не менее 150 мм.
3. Межэтажные противопожарные пояса: через каждые один или два этажа устраиваются сплошные горизонтальные минераловатные пояса шириной от 150 до 200 мм для предотвращения вертикального распространения пламени по фасаду здания.
4. Цокольная зона: от уровня отмостки до высоты не менее +0,6 м утеплитель должен быть выполнен из экструдированного пенополистирола (XPS) с повышенной влагостойкостью и защищен негорючим штукатурным цокольным профилем.
4. Рекомендуемое оборудование ВекторНК для контроля фасадных систем
Для строительного контроля, технического надзора и независимой строительной экспертизы многослойных стен и штукатурных фасадов Инженерный центр «ВекторНК» поставляет специализированные приборы неразрушающего контроля:
🎯 Адгезиметр механический ПСО-МГ4 / ПСО-10МГ4
Эталонный прибор для натурных испытаний прочности сцепления штукатурных и клеевых составов методом прямого отрыва стальных грибков по ГОСТ 32299-2013, а также для полевых испытаний фасадных тарельчатых дюбелей и анкеров на вырыв из бетона и кирпича по ГОСТ Р 58387-2019.
- Диапазон измерений силы отрыва до 10 кН / 50 кН
- Электронный динамометр с фиксацией пикового усилия
- Внесен в Госреестр СИ РФ, свидетельство о поверке
📊 Измеритель тепловых потоков ИТП-МГ4 «Поток»
Многоканальный прецизионный комплекс для прямого непрерывного измерения плотности тепловых потоков и температур поверхности ограждающих конструкций по ГОСТ 25380-2014 и расчета фактического сопротивления теплопередаче стен $R_0$ по ГОСТ 26254-84.
- Автономная регистрация данных в течение 15 суток
- Высокочувствительные термоэлектрические преобразователи
- Автоматический расчет термосопротивления по СП 50
🌡 Профессиональные тепловизоры Testo и FLIR
Инфракрасные радиометрические камеры высокого разрешения с температурной чувствительностью NETD до 40 мК. Мгновенно визуализируют дефекты теплоизоляции фасада, щели между плитами утеплителя, мостики холода в зоне дюбелей и скрытые зоны конденсации влаги по ГОСТ Р 54852-2011.
- Разрешение матриц: 320×240 и 640×480 пикселей
- Широкий диапазон измерения температур от -30 до +650 °C
- Официальная поверка для подготовки экспертных заключений
💧 Электронный влагомер стройматериалов Влагомер-МГ4
Диэлькометрический портативный влагомер для неразрушающего оперативного контроля влажности бетона, силикатного и керамического кирпича, штукатурки и древесины. Позволяет подтвердить нормативную сухость основания перед монтажом СФТК.
- Глубина зоны контроля до 20–50 мм
- 15 встроенных градуировочных зависимостей материалов
- Высокая воспроизводимость измерений без повреждения поверхности
