Усиление железобетонных конструкций: методы, расчет по СП 63 / СП 164, углеволокно, обоймы и приборы контроля

В процессе жизненного цикла монолитных и сборных железобетонных зданий неизбежно возникают ситуации, когда фактическая несущая способность колонн, ригелей, пилонов или плит перекрытий оказывается недостаточной для безопасного восприятия эксплуатационных нагрузок. Причинами служат физический износ конструкций (глубокая коррозия арматуры, расслоение бетона), грубые дефекты монолитного строительства (недобор марочной прочности бетона по ГОСТ 18105-2018, каверны и непровибрированные зоны), а также реконструкция объекта с надстройкой дополнительных этажей или перепрофилированием под тяжелое промышленное оборудование. Грамотный выбор метода усиления железобетонных конструкций (ЖБК) на основе требований СП 63.13330.2018 «Бетонные и железобетонные конструкции», СП 164.1325800.2014 «Усиление железобетонных конструкций композитными материалами» и инструментального контроля приборами завода СКБ «Стройприбор» позволяет восстановить и превзойти проектную несущую способность каркаса без демонтажа конструкций и остановки эксплуатации объекта.

1. Нормативная база проектирования усиления: СП 63.13330 и СП 164.1325800.2014

Проектирование и реализация усиления несущих железобетонных элементов зданий и сооружений регламентируется строгими строительными нормами и сводами правил:

• СП 63.13330.2018 «Бетонные и железобетонные конструкции. Основные положения» (актуализированная редакция СНиП 52-01-2003) — формулирует расчетные предпосылки предельных состояний первой (прочность) и второй (трещиностойкость, прогибы) групп с учетом совместной работы старого бетона и новых элементов усиления;
• СП 164.1325800.2014 «Усиление железобетонных конструкций композитными материалами. Правила проектирования» — устанавливает методику расчета внешнего армирования углеродными тканями (холстами) и ламелями на изгиб, внецентренное сжатие и поперечную силу;
• ГОСТ 31937-2024 «Здания и сооружения. Правила обследования и мониторинга технического состояния» — определяет категории технического состояния конструкций (работоспособное, ограниченно-работоспособное, аварийное) и порядок выдачи рекомендаций по восстановлению несущей способности;
• СП 13-102-2003 «Правила обследования несущих строительных конструкций зданий и сооружений» — регламентирует выполнение проверочных расчетов конструкций с учетом накопленных дефектов и повреждений;
• ГОСТ 32016-2012 / ГОСТ 32017-2012 — нормируют требования к полимерным ремонтным составам, тиксотропным смесям и инъекционным эпоксидным смолам для конструкционного ремонта бетона.

2. Критерии дефицита несущей способности: когда необходимо усиление

Усиление конструкций требуется в тех случаях, когда проверочный расчет по фактическим прочностным показателям материалов и действующим нагрузкам показывает невыполнение условий прочности по СП 63.13330:

1. Увеличение постоянных или временных нагрузок при реконструкции: Устройство надстроек дополнительных этажей (мансард), замена легких перегородок на кирпичные, размещение на перекрытиях тяжелого производственного оборудования, полиграфических станков или серверных стоек, монтаж тяжелых климатических установок на кровле;
2. Коррозионная деструкция рабочей арматуры: Вследствие карбонизации защитного слоя бетона или воздействия хлоридов арматурные стержни подвергаются коррозии. Если глубина пластинчатой коррозии превышает $1.0\dots 1.5$ мм, а потеря площади поперечного сечения рабочей арматуры превышает $10\%$, элемент требует обязательного усиления;
3. Недобор прочности бетона монолитного каркаса: Ошибки бетонного завода или зимнего бетонирования (замораживание бетона в раннем возрасте). Если фактический класс бетона по ГОСТ 18105-2018 (определенный прибором ПОС-50МГ4.2) составил, например, В15 вместо проектного В30, колонны первого яруса не способны нести вышележащие этажи;
4. Развитие критических силовых трещин: Появление нормальных трещин в пролете балок и плит с шириной раскрытия $a_{crc} > 0.4\dots 0.5$ мм, либо косых наклонных трещин в приопорных зонах ригелей, свидетельствующих о перегрузке поперечной арматуры срезывающей силой;
5. Превышение предельно допустимых прогибов: Провисание перекрытий сверх эстетико-психологических и конструктивных ограничений СП 20.13330 ($f > L/200\dots L/250$), зафиксированное электронным прогибомером ПСК-МГ4.

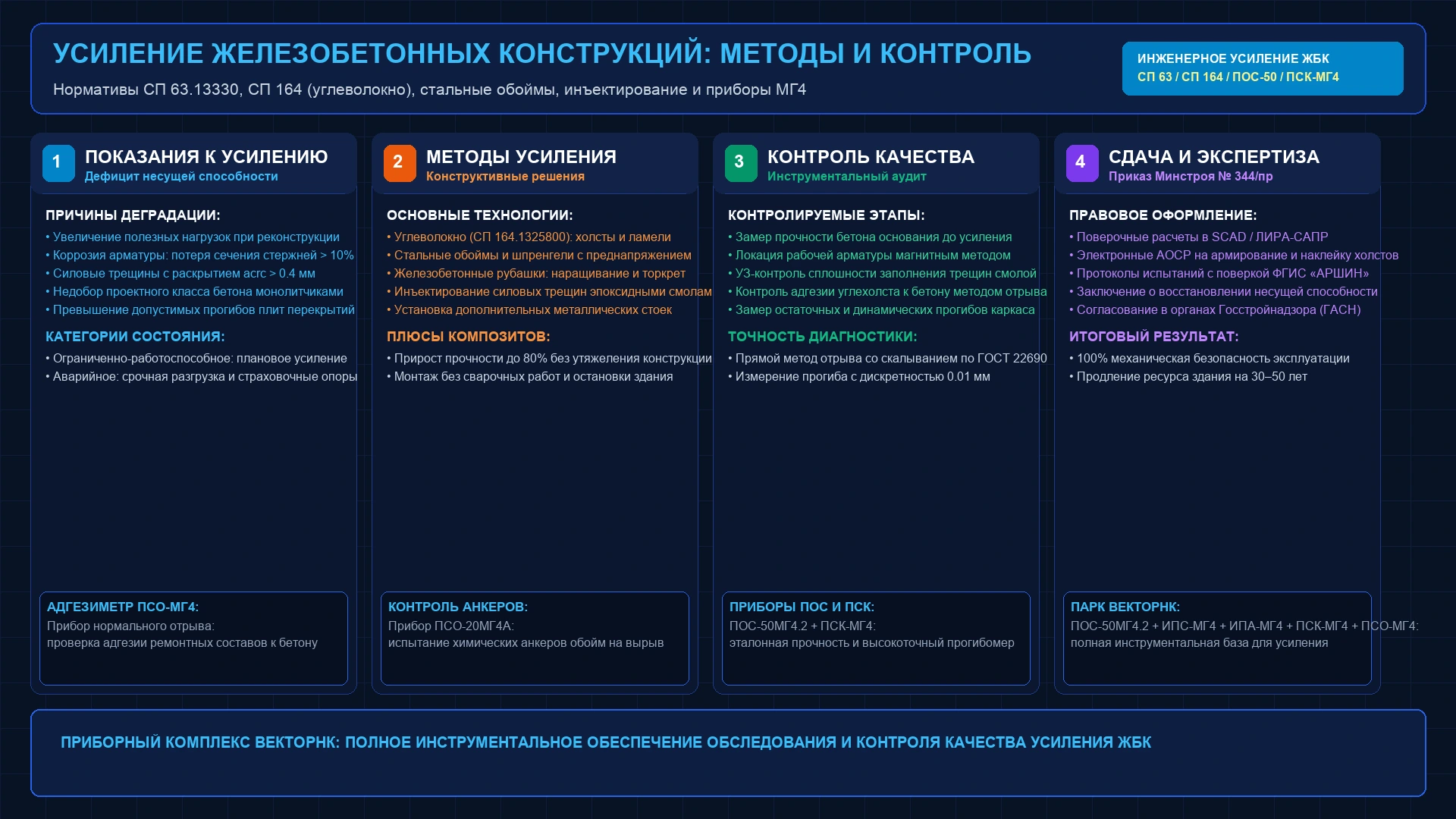

3. Технологии усиления: углеволокно, стальные обоймы, ж/б рубашки и инъектирование

Современная строительная инженерия располагает четырьмя базовыми технологиями восстановления и наращивания несущей способности ЖБК:

1. Система внешнего армирования композитными материалами (СП 164.1325800.2014)

Метод заключается в наклейке на эпоксидное двухкомпонентное связующее высокопрочных углеродных тканей (Carbon Fabric плотностью $200\dots 600$ г/м²) или жестких пултрузионных углепластиковых ламелей (Carbon Plates толщиной $1.2\dots 1.4$ мм).

• Физические параметры: Модуль упругости углеволокна $E = 230\dots 640$ ГПа (в $1.5\dots 3$ раза выше стали), расчетное сопротивление растяжению $R_{f} \ge 3500\dots 4900$ МПа (в $7\dots 10$ раз выше арматуры А500С);
• Область применения: Усиление растянутых зон плит перекрытий и балок (наклейка ламелей снизу пролета), усиление приопорных зон на поперечную силу (U-образные хомуты из углехолста), обоймы сжатых колонн и пилонов (повышение несущей способности за счет эффекта бокового трехосного обжатия);
• Преимущества: Толщина слоя всего $2\dots 4$ мм, собственный вес близок к нулю (нет дополнительной нагрузки на фундаменты), отсутствие огневых и сварочных работ, долговечность и коррозионная стойкость.

2. Стальные обоймы и шпренгельные затяжки

Классический метод усиления сжатых колонн и балок металлоконструкциями:

• Колонны: Установка по четырем углам колонны прокатных уголков (размером от 75х75 до 125х125 мм), стянутых поперечными приварными планками с шагом $300\dots 500$ мм. Для включения обоймы в работу планки перед приваркой нагревают газовой горелкой до $+150\dots+200$ °C, либо зачеканивают зазор между уголком и бетоном безусадочным мелкозернистым раствором;
• Балки и фермы: Монтаж нижних шпренгельных стальных затяжек из круглой арматуры с талрепами или натяжными гайками, создающих разгружающий выгиб конструкции вверх;
• Недостатки: Высокая металлоемкость, значительный вес, необходимость защиты от коррозии и огнезащиты (штукатурка по сетке или огнезащитные краски по ГОСТ Р 53295).

3. Железобетонные рубашки и наращивание сечения

Традиционный метод увеличения геометрических размеров сечения колонн, стен или балок:

• По периметру элемента монтируется дополнительный пространственный арматурный каркас, анкеруемый в существующий бетон химическими анкерами;
• Нанесение бетона осуществляется послойным методом торкретирования под давлением (набрызг-бетон) либо укладкой самоуплотняющейся бетонной смеси (СУБ) в несъемную опалубку;
• Минусы: Значительное утяжеление конструкции (перегрузка нижележащих фундаментов), сокращение полезной площади помещения на $10\dots 15\%$, длительный технологический перерыв на набор прочности (28 суток).

4. Инъектирование силовых трещин полимерными смолами

Обязательный этап перед любым конструктивным усилением. Вдоль трещины пробуриваются шпуры под углом 45°, устанавливаются инъекционные пакеры, после чего двухкомпонентным насосом под давлением до $150\dots 200$ бар нагнетается сверхнизковязкая эпоксидная смола по ГОСТ 32016-2012. Смола склеивает берега трещины с прочностью на растяжение свыше $30$ МПа, восстанавливая сплошность бетонного камня.

4. Сравнительная таблица эффективности методов усиления ЖБК

5. Пошаговый технологический регламент проведения работ по усилению

Выполнение работ по усилению конструкций требует неукоснительного соблюдения инженерной последовательности:

1. Временная разгрузка конструкции: Установка инвентарных регулируемых телескопических стоек (домкратов) под перекрытия и балки. Снятие до 50–70% эксплуатационной нагрузки необходимо для того, чтобы после демонтажа стоек новое усиление сразу включилось в совместную работу под нагрузкой;
2. Алмазное вскрытие и подготовка бетонного основания: Механическое удаление карбонизированного, слабого или замасленного слоя бетона фрезерованием или пескоструйной обработкой до обнажения прочного щебеночного заполнителя. Шероховатость основания должна составлять не менее $1.0\dots 1.5$ мм;
3. Скругление углов балок и колонн: При усилении углехолстами внешние углы конструкции обязательно скашиваются алмазной чашкой с радиусом скругления не менее $R \ge 20$ мм. Острый угол бетона при нагружении срезает волокна композита;
4. Грунтование и шпатлевание: Нанесение эпоксидного праймера глубокого проникновения и выравнивание каверн эпоксидной тиксотропной шпатлевкой;
5. Монтаж элементов усиления: Нанесение эпоксидного компаунда, прикатка холста игольчатым валиком до полного удаления воздушных пузырей и послойное насыщение смолой;
6. Нанесение защитного слоя: Обсыпка свежего эпоксидного слоя сухим кварцевым песком фракции 0.4–0.8 мм для создания шероховатости под последующее нанесение цементной штукатурки или огнезащитного состава.

6. Инструментальный контроль качества: ПОС-50МГ4.2, ИПА-МГ4, ПСО-МГ4 и ПСК-МГ4

Качество усиления ЖБК подлежит обязательной инструментальной приемке с составлением электронных АОСР по Приказу Минстроя № 344/пр. Для этого применяется сертифицированный приборный парк завода СКБ «Стройприбор»:

7. Приборная база ВекторНК для обследования и контроля усиления конструкций

Инженерный центр «ВекторНК» поставляет полный спектр метрологического оборудования СКБ «Стройприбор» для испытательных лабораторий, проектно-строительных и экспертных организаций:
