Среди всех конструктивных элементов здания буронабивные и буроинъекционные сваи несут в себе наибольший объем скрытых геотехнических рисков. В отличие от забивных железобетонных свай заводского изготовления, геометрия и структура монолитной сваи формируются глубоко под землей в условиях гидростатического давления грунтовых вод, риска обрушения стенок скважины и возможного расслоения бетонной смеси при бетонировании методом вертикально перемещаемой трубы (ВПТ).
Сейсмоакустический метод контроля (в международной практике — Low Strain Impact Integrity Testing, или PIT/SIT) стал отраслевым стандартом экспресс-диагностики сплошности свайных фундаментов. Он позволяет без вскрытия грунта за считанные минуты проверить фактическую длину сваи, обнаружить сужения ствола («шейки»), пустоты, включения шлама и обрывы ствола. Однако на практике результаты сейсмоакустики нередко становятся причиной ожесточенных споров между строителями, геотехниками и инспекторами строительного контроля.
Разберем нормативные требования СП 24.13330.2021 и ASTM D5882, физику акустического импеданса, атлас реальных рефлектограмм и алгоритм защиты монолитных свай от необоснованной браковки.
1. Нормативная база: когда контроль сплошности обязателен
Требования к обязательному инструментальному контролю сплошности буровых свай закреплены в действующей нормативной базе РФ:
- СП 24.13330.2021 «Свайные фундаменты» (п. 12.1.8) прямо предписывает проводить контроль сплошности бетона стволов буронабивных, буросекущих и буроиньекционных свай неразрушающими методами. Объем выборки составляет:
- не менее 20% от общего числа свай на объекте нормального уровня ответственности;
- до 100% свай для уникальных зданий и сооружений повышенного уровня ответственности (высотные комплексы, мостовые переходы, атомные и гидротехнические объекты).
- ГОСТ 5686-2020 «Грунты. Методы полевых испытаний сваями» регламентирует комплексную оценку несущей способности, в которую в обязательном порядке входит сопоставление данных сплошности с результатами статических и динамических нагружений.
- ASTM D5882 «Standard Test Method for Low Strain Impact Integrity Testing of Deep Foundations» — ключевой международный стандарт, регламентирующий низкодеформационный волновой контроль. Для практической реализации этих требований в строительной лаборатории и на объектах применяется внесенный в Госреестр СИ РФ (№ 81110-20) прибор диагностики свай ПДС-МГ4, а также измерительные комплексы ИДС-1, SIT и PIT.
Если в проекте заложены буронабивные сваи, акт освидетельствования скрытых работ на устройство свайного поля не может быть подписан технадзором и передан в ГАСН без официального технического отчета аккредитованной лаборатории неразрушающего контроля с приложением рефлектограмм на каждую проверенную сваю.
2. Физический принцип метода и закон акустического импеданса

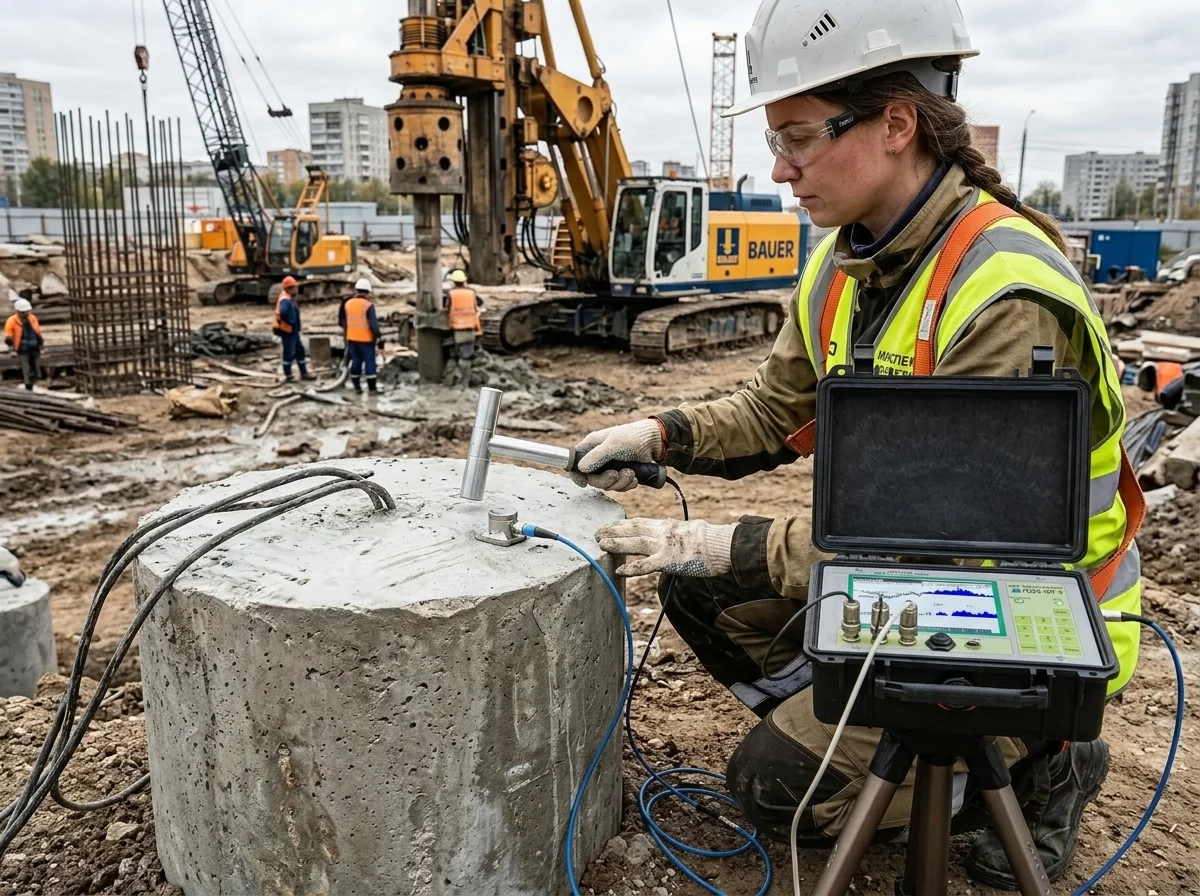

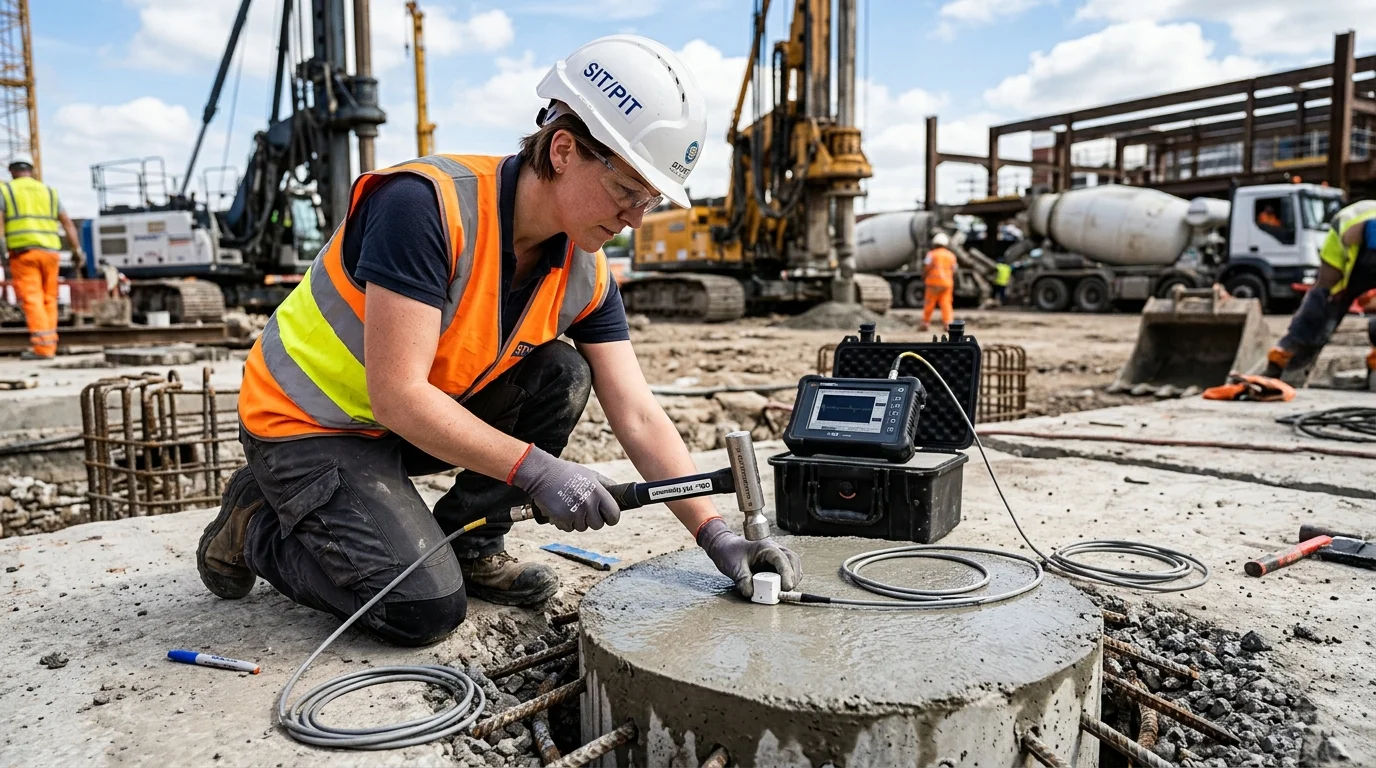

Сейсмоакустический метод основан на теории распространения упругих волн в стержневых конструкциях. Инженер наносит легкий осевой удар специальным молотком с полимерным наконечником по зачищенному оголовку сваи. Удар генерирует низкочастотную волну сжатия, которая распространяется вниз по бетонному стволу со скоростью звука в бетоне v.
🔨 Удар калиброванным молотком по бетону
ОГОЛОВОК СВАИ
Регистрация прямого ударного сигнала акселерометром (время t = 0)
Отражение от сужения, каверны или линзы шлама (Z₂ < Z₁) ➜ Волна отражается обратно к оголовку
Отражение от границы «бетон — грунт основания» (t = 2L / v) ➜ Определение фактической глубины
Достигнув подошвы сваи (пяты), волна отражается от границы «бетон — подстилающий грунт» и возвращается к оголовку, где упругие колебания регистрируются высокочувствительным пьезоэлектрическим акселерометром.
Базовые расчетные зависимости
1. Время прохождения волны «туда и обратно»:
где L — фактическая глубина отражающей границы (длина сваи), м;
v — скорость распространения продольной волны в бетоне, м/с.
2. Определение фактической длины сваи:
Для тяжелого монолитного бетона классов В20–В35 скорость продольной волны в проектном возрасте (28 суток) находится в диапазоне 3700–4100 м/с. На ранних стадиях твердения (3–7 суток) скорость может составлять 3200–3600 м/с.
Акустический импеданс и правило фазового сдвига
Поведение волны на границе любых неоднородностей описывается акустическим импедансом Z:
где ρ — плотность бетона (обычно $2350 — 2450$ кг/м³);
A — площадь поперечного сечения сваи, м²;
E — динамический модуль упругости бетона.
Коэффициент отражения волны R на границе слоев с импедансами Z₁ и Z₂ равен:
Из этой формулы вытекает главное диагностическое правило сейсмоакустики:
- Уменьшение сечения или плотности (Сужение ствола, каверна, грунтовая линза, трещина):
Z₂ < Z₁ ⇒ R < 0.
Отраженная волна скорости имеет ту же полярность, что и входной ударный импульс (на рефлектограмме формируется пик вверх).
- Увеличение сечения или плотности (Уширение ствола, камуфлетная пята, контакт со скалой):
Z₂ > Z₁ ⇒ R > 0.
Отраженная волна меняет фазу на противоположную — отрицательный всплеск (на рефлектограмме пик вниз).
3. Атлас типовых дефектов и расшифровка рефлектограмм
На экране измерительного прибора (ИДС-1, SIT или PIT) оператор видит график зависимости виброскорости от времени или глубины. Ниже приведена матрица сопоставления сигналов с реальным состоянием свай:
| Сигнал на рефлектограмме | Физическая причина | Диагноз состояния ствола | Что делать дальше |
|---|---|---|---|
| Четкий одиночный пик на проектной глубине | Отражение от границы «бетон — грунт» основания | Свая сплошная (норма). Длина соответствует проекту | Свая допускается к приемке и устройству ростверка |
| Ранний пик положительной полярности (вверх) | Z₂ < Z₁: резкое локальное уменьшение площади бетона | Сужение ствола («шейка»), разрыв армокаркаса, грунтовая линза | Требуется расчет несущей способности ослабленного сечения |
| Ранний пик отрицательной полярности (вниз) | Z₂ > Z₁: резкое локальное увеличение площади бетона | Уширение ствола (наплыв бетона в слабом грунте) | Не является опасным дефектом, свидетельствует о перерасходе бетона |
| Повторяющиеся затухающие пики с равным шагом | Волна многократно циркулирует между оголовком и границей | Полный холодный шов бетонирования или горизонтальная трещина | Брак. Свая не работает на сжатие/выдергивание выше шва |
| Быстрое затухание сигнала без эхо-сигнала от пяты | Высокое боковое трение в плотных глинах или L/D > 30 | Ложное затухание. Ствол может быть целым, но энергии удара не хватило | Переход на ультразвуковой метод (CSL) или статические испытания |
4. Ограничения метода: почему сейсмоакустика может ошибаться
Сейсмоакустика — мощный, но одномерный волновой метод, обладающий физическими ограничениями, о которых часто забывают неопытные эксперты:
1. Предельное соотношение длины к диаметру (L/D):
При отношении L/D > 30 (например, свая диаметром 600 мм и длиной более 18 метров) энергия низкодеформационного удара ручным молотком полностью рассеивается на трение по боковой поверхности в окружающем грунте. Сигнал от подошвы сваи затухает в шумах, и отсутствие донного эха не является доказательством обрыва сваи.
2. Влияние слоистости грунтового массива:
Резкий переход сваи из рыхлого водонасыщенного песка в твердый моренный суглинок вызывает скачок бокового сопротивления. На графике этот скачок генерирует волну, визуально неотличимую от изменения сечения сваи. Без сопоставления с геологической колонкой скважины легко ошибиться и задефектовать абсолютно целый ствол.
3. «Теневая зона» за первым дефектом:
Если на глубине 3 метра свая имеет крупный дефект (например, перехват сечения на 50%), бóльшая часть энергии волны отразится обратно. Оценить, что происходит со стволом глубже этого дефекта (на отметках 10–20 м), сейсмоакустическим методом физически невозможно.
5. Сравнение методов неразрушающего контроля свай
Когда на объекте возникают сомнения в результатах сейсмоакустики, нормативная база требует привлечения дублирующих и прямых методов:
| Параметр | Сейсмоакустика (SIT / PIT) | Межтрубный ультразвук (CSL) | Статическое вдавливание (ГОСТ 5686) | Выбуривание кернов |
|---|---|---|---|---|
| Принцип | Акустическая рефлектометрия (удар молотком) | Прозвучивание ультразвуком между закладными трубками | Нагружение гидродомкратами через упорную систему | Алмазное колонковое бурение на всю глубину |
| Что определяет | Длину сваи, макродефекты сечения (> 10%), трещины | Локальную плотность бетона по всей высоте, каверны от 5 см | Фактическую несущую способность сваи по грунту и материалу | Реальную прочность бетона на сжатие в лаборатории |
| Ограничение по глубине | До 20–25 м (L/D ≤ 30) | Без ограничений (до 60–80 м) | Ограничено мощностью упорной балки (обычно до 800 т) | Высокая стоимость бурения на большую глубину |
| Скорость контроля | До 50–80 свай в смену | 15–25 свай в смену | 1 свая за 3–7 суток | 1–2 скважины в смену |
| Стоимость | Низкая (базовый метод) | Средняя (требует закладных труб) | Высокая (самый дорогой метод) | Высокая |
6. Регламент подготовки оголовка: где кроется 50% ошибок
Качество сейсмоакустических данных на 80% зависит от подготовки поверхности бетона на оголовке:
✓
Обязательный регламент подготовки оголовка сваи к испытаниям
-
✓
Срубка шламового слоя: срубить верхние 30–50 см слабого бетона до проектной монолитной структуры. -
✓
Срезка арматуры: выпуски арматуры не должны вибрировать от удара или мешать прилеганию кабелей. -
✓
Шлифовка площадки: зашлифовать алмазной чашкой ровную площадку 10×10 см без раковин и цементной пыли. -
✓
Акустический контакт: использовать специализированный воск, технический пластилин или петролатум (воздушный зазор запрещен). -
✓
Геометрия удара: наносить осевой удар строго параллельно стволу на расстоянии 15–20 см от датчика.
1. Удаление «шламовой шапки»: Верхние 30–50 см бетона буронабивной сваи содержат шлам, перемешанный с глинистым буровым раствором. Замер по несрубленному оголовку гарантированно покажет ложный обрыв ствола в приустьевой зоне.
2. Акустический контакт: Датчик должен жестко соединяться с телом бетона через вязкую контактную среду (технический пластилин, пчелиный воск, петролатум). Установка датчика на сырой, пыльный или неровный бетон приводит к высокочастотному дребезгу, маскирующему полезный сигнал.
3. Ориентация удара: Удар молотка должен наноситься строго параллельно продольной оси сваи на расстоянии 15–25 см от акселерометра. Косой удар возбуждает паразитные поперечные (сдвиговые) волны, искажающие начальный участок рефлектограммы.
7. Алгоритм действий при выявлении аномальной рефлектограммы
Если по результатам сейсмоакустического обследования лаборатория зафиксировала подозрительный эхо-сигнал на глубине, подрядчику и технадзору рекомендуется следовать четкому алгоритму:
1. Шаг 1: Повторный контрольный замер.
Повторно зачистить оголовок на соседнем участке (сместить датчик на 90° по периметру сваи), заменить наконечник молотка (перейти с твердого пластика на более мягкий полиуретан для подавления шумов) и выполнить повторную серию из 5–10 ударов с накоплением сигнала.
2. Шаг 2: Анализ журнала бетонирования и геологии.
Поднять исполнительный лист бурения и график расхода бетонной смеси:
- Была ли задержка автобетоносмесителя более 2 часов на этой отметке (риск образования холодного шва)?
- Соответствует ли глубина «аномалии» кровле слоя с высокой фильтрацией или просадке уровня раствора при извлечении обсадной трубы?
3. Шаг 3: Локальное контрольное вскрытие грунта.
Если глубина подозрительного сигнала составляет менее 2.5–3.0 метров от поверхности, экономически целесообразнее выполнить локальную откопку экскаватором/вручную и визуально осмотреть ствол сваи (оценить наличие сужения или каверны).
4. Шаг 4: Контрольное разбуривание / кернение.
Для глубоких свай бурится вертикальная скважина с отбором керна диаметром 76–100 мм непосредственно сквозь тело сваи до проектной отметки с видеокаротажем ствола эндоскопом.
5. Шаг 5: Поверочный расчет несущей способности.
Если зафиксировано сужение ствола (например, диаметр уменьшился с 800 до 650 мм), проектировщик выполняет расчет несущей способности ослабленного сечения по СП 24.13330 с учетом фактической нагрузки от вышележащих колонн. В ряде случаев фактического запаса армирования оказывается достаточно для сохранения сваи без усиления.
Резюме
Сейсмоакустический контроль методом SIT/PIT — незаменимый инструмент входного контроля свайных оснований, позволяющий выявлять до 95% критических дефектов бетонирования на самых ранних этапах строительства.
Главное правило инженерной практики — не принимать поспешных решений о демонтаже или перебуривании свай на основании одной лишь «подозрительной» кривой на экране. Любой сомнительный результат должен валидироваться повторными замерами с другим типом молотка, анализом гидрогеологических условий площадки и, при необходимости, ультразвуковым межтрубным прозвучиванием или статическими испытаниями.
