В процессе входного и операционного строительного контроля монолитных конструкций протокол испытания прочности бетона неразрушающими методами является главным юридическим и техническим документом. На основании этого отчета инженеры технического надзора заказчика согласовывают распалубку перекрытий, разрешают возведение вышележащих этажей, подписывают акты освидетельствования скрытых работ (АОСР) и визируют финансовые формы КС-2 и КС-3. Однако поверхностный взгляд на итоговую цифру прочности без глубокого аудита метрологической части, коэффициента привязки $K_c$ и статистической однородности партии ($V_m$) чреват катастрофическими последствиями — от приемки дефектного аварийного каркаса до получения штрафных предписаний инспекции Государственного строительного надзора (ГАСН).
1. Юридический статус протокола неразрушающего контроля монолита
Протокол испытания бетона механическими методами неразрушающего контроля (ударного импульса или упругого отскока по ГОСТ 22690-2015) входит в обязательный состав исполнительной документации объекта капитального строительства в соответствии с РД-11-02-2006 и Приказом Минстроя РФ № 344/пр.
В соответствии со статьей 54 Градостроительного кодекса РФ и СП 70.13330.2012 инспекторы ГАСН при итоговой проверке объекта подвергают протоколы неразрушающего контроля сплошной ревизии. Если в протоколе отсутствуют данные об условиях испытаний, не подтверждена калибровка прибора на конкретном объекте или расчет выполнен по недопустимой схеме, такой протокол могут не принять, а по выявленным нарушениям — выдать предписание; ответственность за нарушение обязательных требований в строительстве предусмотрена ст. 9.4 КоАП РФ.
2. Блок 1: Метрологический аудит лаборатории и поверка во ФГИС «АРШИН»

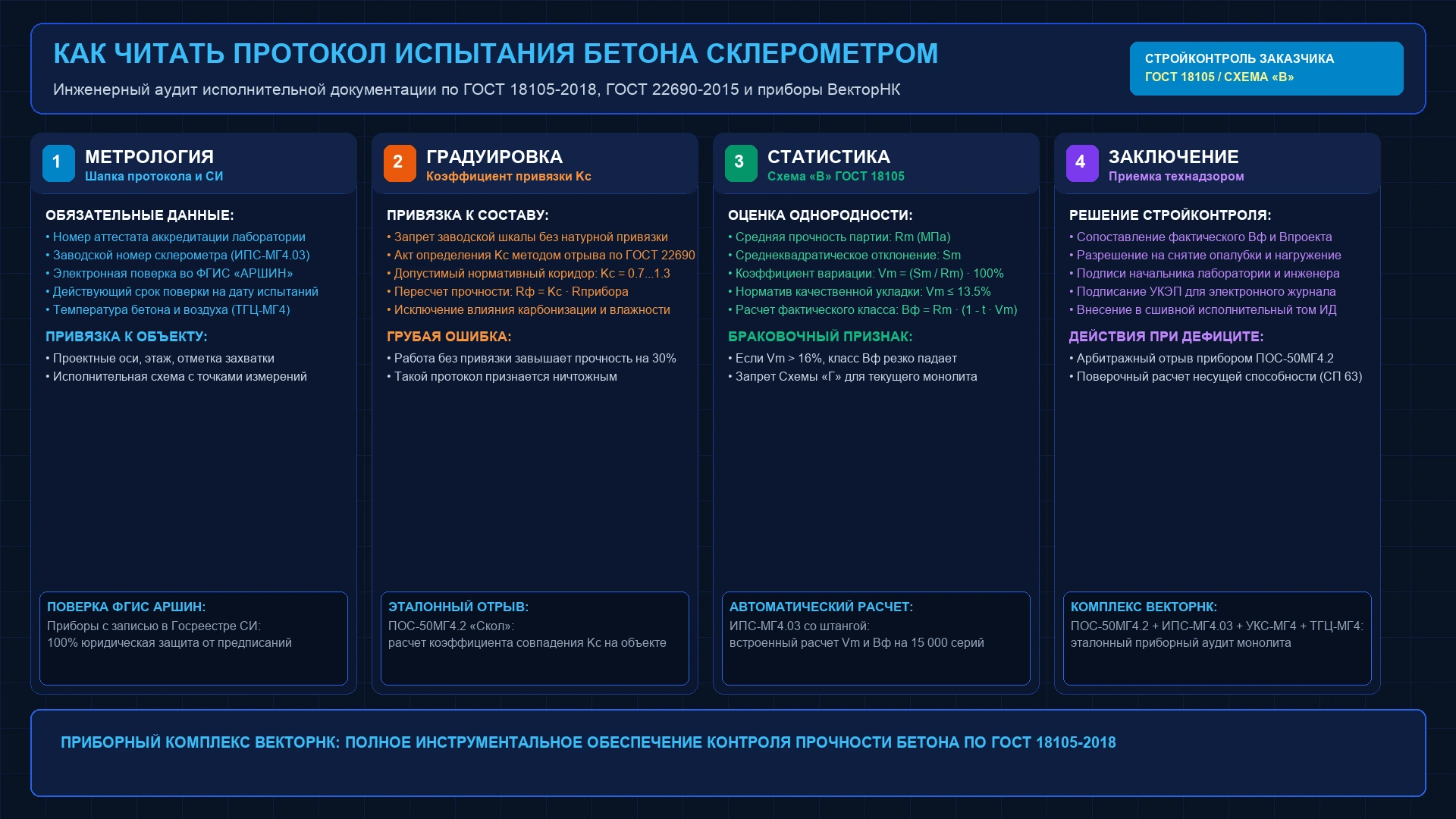

Первое, на что обязан обратить внимание инженер технического надзора при получении протокола — вводная часть (шапка документа):
- Статус испытательной лаборатории: В шапке должен быть указан номер свидетельства об аттестации (или аккредитации в Росаккредитации). Лаборатория должна иметь подтвержденную компетентность по ГОСТ 18105-2018, ГОСТ 22690-2015 и ГОСТ 17624-2021;
- Идентификация средства измерений: В графе «Примененное оборудование» должно быть указано полное наименование прибора по Государственному реестру СИ (например, «Измеритель прочности бетона электронный ИПС-МГ4.03», заводской номер № 1248);
- Проверка поверки во ФГИС «АРШИН»: В соответствии с Федеральным законом № 102-ФЗ бумажные свидетельства о поверке утратили правоустанавливающую силу. Заказчик обязан потребовать номер электронной записи в Федеральном информационном фонде (ФГИС «АРШИН»). Дата проведения измерений на объекте должна строго попадать в межповерочный интервал прибора;
- Температурно-влажностные условия: В протоколе в обязательном порядке фиксируется температура окружающей среды и температура тела бетона. СП 70.13330.2012 запрещает контроль прочности замороженного бетона (при температуре ниже 0°C) механическими склерометрами, так как кристаллы замерзшей капиллярной влаги дают ложный скачок прочности до 40–50 МПа. Параметры микроклимата должны верифицироваться поверенными термогигрометрами ТГЦ-МГ4.
3. Блок 2: Геометрическая привязка, оси и репрезентативность выборки
Бетон монолитных конструкций характеризуется пространственной неоднородностью, зависящей от высоты сброса смеси, расстояния между точками вибрирования и гидростатического давления.
- В плитах перекрытий и фундаментных плитах контролируется не менее 1 участка на каждые 20 м² площади конструкции;
- В стенах и ригелях — не менее 1 участка на каждые 4 погонных метра длины;
- В колоннах и пилонах высотой до 4 м — не менее 1 участка, а при высоте более 4 м — не менее 2 участков (в нижней и верхней трети высоты);
- Общий объем выборки для расчета партии конструкций по Схеме «В» ГОСТ 18105-2018 должен составлять не менее 15–20 участков. Предоставление протокола всего на 3–5 точках является грубым нарушением стандарта!
К протоколу в обязательном порядке прикладывается исполнительная схема с координатной сеткой здания, проектными осями и номерами конструктивных элементов (например, «Пилон П-14 в осях 2-3/Б, отм. +9.000»).
4. Блок 3: Коэффициент совпадения $K_c$ — защита от заводских шкал
Самая грубая и частая махинация недобросовестных лабораторий — использование склерометров с заводскими базовыми градуировочными кривыми без натурной корректировки.
Заводская калибровка «тяжелый бетон на гранитном щебне» заложена производителем при идеальных условиях. Однако реальный бетон на объекте имеет индивидуальный гранулометрический состав, разный модуль крупности песка, добавки пластификаторов и разное водоцементное отношение. Без натурной привязки показания склерометра могут отличаться от реальной прочности на 25–40%!
Как должен быть оформлен коэффициент $K_c$:
- В соответствии с ГОСТ 22690-2015 (раздел 6), для привязки склерометра на объекте лаборатория обязана выполнить не менее 3–6 параллельных измерений эталонным прямым методом отрыва со скалыванием приборами серии ПОС-50МГ4.2 «Скол» (или выбуриванием кернов по ГОСТ 28570-2019);
- Рассчитывается коэффициент совпадения $K_c$:
$$K_c = \frac{R_{\text{отрыв}}}{R_{\text{склерометр}}}$$
- Допустимый диапазон $K_c$: В соответствии со стандартом значение $K_c$ должно лежать строго в диапазоне от 0.70 до 1.30. Если в протоколе указан коэффициент $K_c = 1.45$ или $K_c = 0.60$, использование косвенного метода признается недопустимым;
- Все единичные показания склерометра в таблице протокола должны быть умножены на $K_c$:
$$R_{\text{факт}, i} = K_c \cdot R_{\text{прибор}, i}$$
5. Блок 4: Статистическая обработка по Схеме «В» ГОСТ 18105-2018
Для инженера строительного контроля решающее значение имеет раздел математической статистики протокола. ГОСТ 18105-2018 запрещает сдавать монолит по среднему арифметическому значению прочности $R_m$!
Алгоритм расчета Схемы «В»:
- Средняя прочность партии ($R_m$): Сумма всех единичных значений прочности, деленная на число участков $n$;
- Среднеквадратическое отклонение ($S_m$): Характеризует абсолютный разброс прочности в теле конструкций:
$$S_m = \sqrt{\frac{\sum (R_i — R_m)^2}{n — 1}}$$
- Коэффициент вариации ($V_m$): Главный критерий технологической дисциплины бетонирования:
$$V_m = \frac{S_m}{R_m} \cdot 100\%$$
- Расчет фактического класса бетона ($B_ф$):
$$B_{\Phi} = R_m \cdot (1 — t_{\alpha} \cdot V_m) = R_m — 1.64 \cdot S_m$$
| Коэффициент вариации $V_m$ | Оценка качества укладки и смеси | Последствия для фактического класса $B_ф$ |
|---|---|---|
| До 8% | Отличное (высокотехнологичный монолит) | Минимальный штрафной вычет. Фактический класс $B_ф$ близок к средней прочности $R_m$. |
| От 8% до 13.5% | Хорошее (нормативный уровень СП 70) | Стандартное соотношение. Партия гарантированно подтверждает проектный класс. |
| От 13.5% до 16% | Удовлетворительное (неоднородный бетон) | Существенное снижение $B_ф$. Риск дефицита прочности даже при высокой средней $R_m$. |
| Более 16% | Недопустимое (брак укладки, расслоение) | Партия бетона бракуется! Требуется инструментальное обследование и расчет усиления. |
6. Инженерный чек-лист проверки протокола техническим заказчиком
| № | Контрольный пункт | Что должно быть в протоколе | Признак брака или подделки |
|---|---|---|---|
| 1 | Поверка склерометра | Номер записи во ФГИС «АРШИН», дата поверки актуальна. | Просроченная поверка или бумажный бланк без записи в базе. |
| 2 | Коэффициент совпадения $K_c$ | Ссылка на акт определения $K_c$ отрывом со скалыванием ($0.7 \le K_c \le 1.3$). | Отсутствие $K_c$ (прямой расчет по заводской шкале). |
| 3 | Схема контроля ГОСТ 18105 | Схема «В» с расчетом $S_m$, $V_m$ и формулой класса $B_ф$. | Сдача монолита по Схеме «Г» ($B = 0.8 \cdot R_m$) или просто среднее. |
| 4 | Объем выборки | Не менее 15–20 участков на захватку (не реже 1 на 20 м²). | Протокол оформлен всего по 3–6 точкам. |
| 5 | Исполнительная схема | Чертеж с осями здания и точной нумерацией мест ударов. | Сухая таблица без указания координат конструкций. |
| 6 | Температура бетона | Запись о температуре поверхности бетона (не ниже +5°C). | Проведение замеров зимой по замерзшему бетону ($t < 0$°C). |
7. Что делать, если протокол зафиксировал дефицит прочности?
Если фактический класс бетона $B_ф$, рассчитанный по Схеме «В», оказался ниже проектного класса $B_{\text{проект}}$ (например, В20 вместо В25), действуйте по следующему алгоритму:
- Не подписывать АОСР и не разрешать нагружение: До устранения разногласий распалубка несущих конструкций и монтаж вышележащих элементов категорически запрещаются;
- Назначить контрольный арбитражный отрыв со скалыванием: Вызывается независимая испытательная лаборатория с измерителем прочности ПОС-50МГ4.2 «Скол». Выполняются прямые испытания методом отрыва со скалыванием на спорных участках. Нередко выясняется, что склерометр занизил показания из-за повышенной поверхностной влажности бетона;
- Выполнить поверочный расчет по СП 63.13330.2018: Если прямой отрыв подтвердил пониженный класс бетона, материалы передаются генеральному проектировщику (автору проекта) для проведения поверочного расчета с учетом фактического класса $B_ф$. За счет запасов армирования и расчетных коэффициентов конструкция часто признается пригодной к нормальной эксплуатации без усиления;
- Разработка проекта усиления: При подтверждении дефицита несущей способности проектный институт разрабатывает проект локального усиления (наращивание железобетонных обойм, установка стальных стоек или наклейка композитных углеродных лент).
8. Приборный комплекс ВекторНК для независимого аудита бетона
Для проведения безошибочного инструментального аудита монолитных конструкций Инженерный центр «ВекторНК» поставляет полный спектр приборного оборудования производства завода СКБ «Стройприбор»:
ИПС-МГ4.03 со штангой
Флагманский склерометр ударного импульса по ГОСТ 22690. Память на 15 000 серий, автоматический расчет $S_m$, $V_m$ и фактического класса $B_ф$ по Схеме «В» ГОСТ 18105.
ПОС-50МГ4.2 «Скол»
Измеритель прочности методом отрыва со скалыванием по ГОСТ 22690. Диапазон 5–100 МПа. Необходим для натурной привязки коэффициента $K_c$ и разрешения споров о качестве бетона.
Локатор арматуры ИПА-МГ4
Измеритель толщины защитного слоя и расположения арматуры по ГОСТ 22904. Необходим для выбора участков контроля прочности вне зоны залегания арматурных стержней.
Термогигрометр ТГЦ-МГ4
Прецизионный прибор для замера температуры и влажности воздуха при контроле бетона. А для контроля конвективных потоков в тепляках применяется анемометр электронный ИСП-МГ4.
9. Часто задаваемые вопросы (FAQ)
1. Имеет ли право строительная лаборатория использовать склерометр без коэффициента $K_c$?
Категорически нет. В соответствии с ГОСТ 22690-2015 применение заводских градуировочных зависимостей без натурной привязки к конкретному составу бетона через коэффициент совпадения $K_c$ не допускается. Протокол, оформленный без привязки $K_c$, не соответствует методике стандарта, и его результаты могут быть не приняты технадзором или органом надзора.
2. Почему в протоколе средняя прочность 32 МПа, а фактический класс указан всего В20?
Это прямое следствие высокой неоднородности бетона (большого коэффициента вариации $V_m > 15\%$). По Схеме «В» ГОСТ 18105-2018 при сильном разбросе единичных показаний из средней прочности вычитается существенная статистическая поправка ($1.64 \cdot S_m$), чтобы гарантировать надежность с обеспеченностью 95%.
3. Можно ли проводить испытания склерометром по неочищенной поверхности?
Нет. Поверхность бетона на участке контроля должна быть зачищена от цементной пленки, масляных пятен опалубочной смазки, высолов и карбонизированного слоя абразивным камнем или УШМ. Неровности поверхности искажают энергию ударного импульса и занижают показания прибора.
4. Сколько ударов должен сделать лаборант на одном участке контроля?
По ГОСТ 22690-2015 на каждом контролируемом участке наносится не менее 10–15 ударов (отпечатков) на расстоянии не менее 30 мм друг от друга. Прибор ИПС-МГ4.03 автоматически отбраковывает экстремальные единичные выбросы (удар в крупное зерно щебня или в воздушную пору) и усредняет валидную серию.
5. Влияет ли арматура на показания склерометра?
Да, если толщина защитного слоя бетона составляет менее 20 мм, удар бойка вблизи арматурного стержня приводит к резкому ложному завышению прочности. Поэтому перед проведением склерометрических испытаний зоны контроля верифицируются локатором арматуры ИПА-МГ4.
6. Где заказать поверку склерометров и измерителей прочности бетона?
Инженерный центр «ВекторНК» проводит регулярное метрологическое обслуживание, калибровку и государственную поверку склерометров ИПС-МГ4, приборов отрыва ПОС-50МГ4 и локаторов ИПА-МГ4 с обязательным внесением сведений в Федеральный реестр ФГИС «АРШИН».
