Надежность и долговечность любого высотного здания или промышленного сооружения напрямую зависят от несущей способности свайного основания. При устройстве буронабивных, буросекущих и бурокасательных свай глубокого заложения процессы бетонирования происходят вслепую — под защитой обсадных труб или бентонитового раствора на глубинах до 30–50 метров. Любые технологические нарушения (обрушение стенок скважины, расслоение бетонной смеси, защемление глинистого шлама на забое) создают скрытые опасные дефекты: сужения ствола («шейки»), пустоты, каверны и непробетонированные участки. В соответствии с актуализированными требованиями СП 24.13330.2021 и СП 45.13330.2017, сплошной неразрушающий контроль сплошности и длины свай является обязательным этапом входного строительного контроля перед устройством ростверков и фундаментных плит.

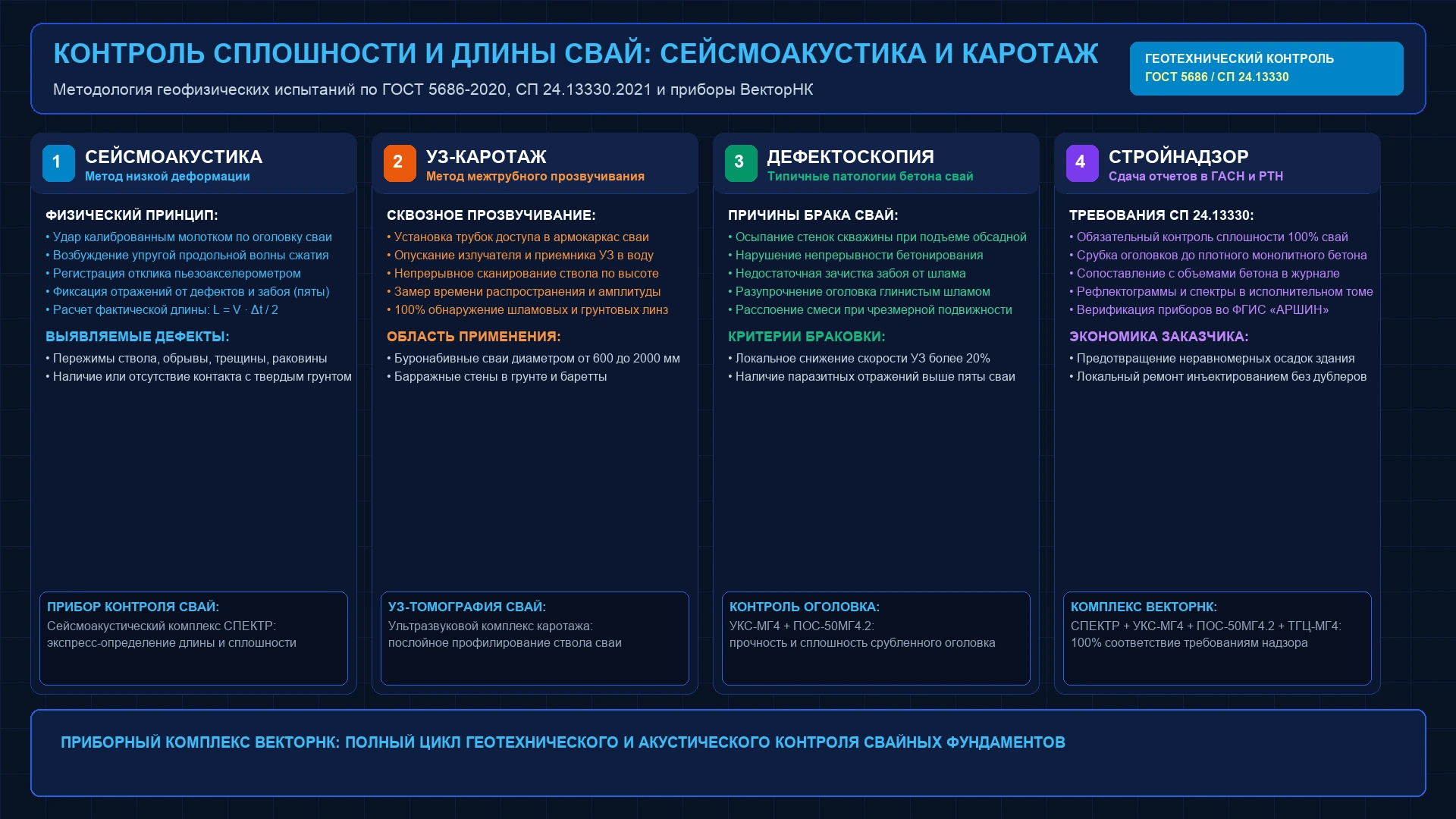

1. Нормативная база геотехнического контроля свайных оснований
Инструментальная оценка геометрических параметров и сплошности тела свай регулируется сводом взаимоувязанных нормативных документов:
- СП 24.13330.2021 «Свайные фундаменты» (Актуализированная редакция СНиП 2.02.03-85) — устанавливает обязательность контроля сплошности бетона стволов буровых свай неразрушающими методами (сейсмоакустическим, ультразвуковым) в объеме не менее 100% свай при строительстве уникальных зданий и не менее 20–30% на рядовых объектах;
- СП 45.13330.2017 «Земляные сооружения, основания и фундаменты» (с Изменениями № 1–3) — регламентирует порядок приемки свайных полей, требования к срубке оголовков до проектной отметки и правила освидетельствования скрытых работ;
- ГОСТ 5686-2020 «Грунты. Методы полевых испытаний сваями» — определяет порядок статических и динамических испытаний грунтов сваями, связывая несущую способность с фактической целостностью ствола;
- ГОСТ 18105-2018 «Бетоны. Правила контроля и оценки прочности» — регламентирует контроль проектного класса бетона ствола и оголовка свай по Схеме «В»;
- ГОСТ 17624-2021 и ГОСТ 22690-2015 — определяют методы неразрушающего ультразвукового и механического контроля прочности бетона монолитных конструкций.
Для всех видов буронабивных, буросекущих свай и баретт, бетонируемых под глинистым раствором или методом ВПТ (вертикально перемещаемой трубы), контроль сплошности бетона ствола неразрушающими геофизическими методами является обязательным. При обнаружении дефектов хотя бы в одной свае объем контроля немедленно расширяется до 100% свайного поля захватки.
2. Сейсмоакустический метод: физические основы и анализ рефлектограмм
Сейсмоакустический метод (в международной практике — метод низких деформаций или PIT / Low Strain Impact Integrity Testing) основан на законах распространения одномерных упругих волн в стержнях ограниченного сечения.
Физический механизм и расчетная модель

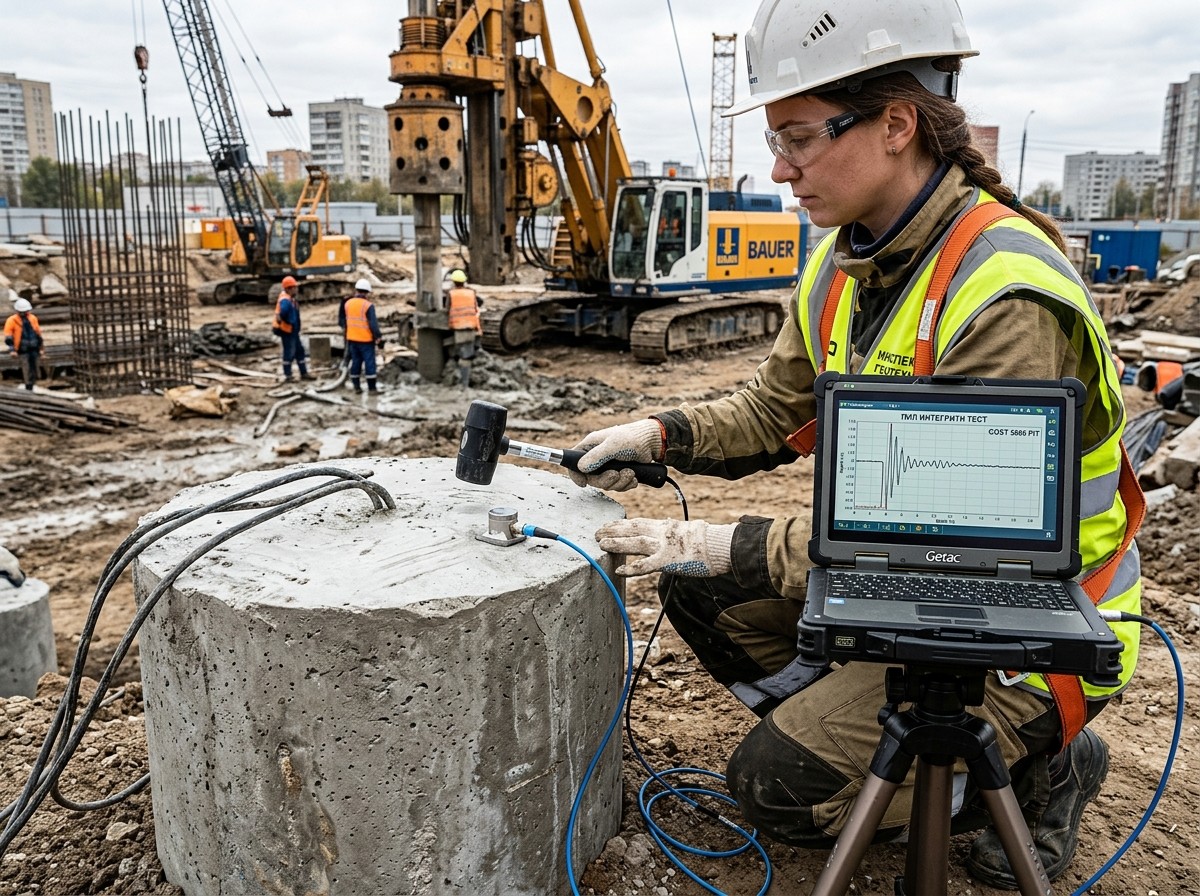

По зачищенной торцевой поверхности оголовка сваи наносится легкий осевой удар молотком со специальным пластиковым или полиуретановым наконечником. Удар возбуждает продольную волну сжатия, распространяющуюся вниз по стволу сваи со скоростью $V_p$:
$$V_p = \sqrt{\frac{E_d}{\rho}}$$
где $E_d$ — динамический модуль упругости бетона (Па), а $\rho$ — плотность бетона ($кг/м^3$). Для качественного тяжелого бетона классов В25–В40 скорость продольной волны лежит в интервале от 3800 до 4200 м/с.
На оголовке сваи устанавливается высокочувствительный пьезоэлектрический датчик ускорения (акселерометр), соединенный с измерительным блоком прибора. При распространении волны любое изменение акустического импеданса сваи $Z$ порождает отраженную волну, возвращающуюся к оголовку:
$$Z = \rho \cdot V_p \cdot A = \frac{E_d \cdot A}{V_p}$$
где $A$ — площадь поперечного сечения ствола сваи ($м^2$).
| Характер аномалии ствола | Изменение импеданса | Форма сигнала на рефлектограмме | Интерпретация дефекта |
|---|---|---|---|
| Сужение ствола («шейка») | Уменьшение ($Z_2 < Z_1$) | Положительный импульс (+V) | Обрушение грунта, пережим обсадной трубой, полость. |
| Уширение ствола (бульб) | Увеличение ($Z_2 > Z_1$) | Отрицательный импульс (-V) | Локальный перебур, заполнение каверны в рыхлом грунте. |
| Разупрочнение / шлам | Уменьшение $E_d$ и $\rho$ | Положительный фазовый сдвиг | Защемление бурового шлама, расслоение бетона. |
| Сплошная трещина / обрыв | Падение $Z \to 0$ | Мощный пик с фазой удара | Полный обрыв ствола. Сигнал от пяты ниже отсутствует. |
| Свободный конец (пята сваи) | Опирание на слабый грунт | Положительный отклик (+V) | Окончание сваи. Фиксация фактической длины $L$. |
Фактическая глубина расположения дефекта или пяты сваи $L$ вычисляется по времени двойного пробега импульса $\Delta t$:
$$L = \frac{V_p \cdot \Delta t}{2}$$
3. Ультразвуковой межтрубный каротаж: технология сквозного прозвучивания
Для буронабивных свай большого диаметра (от 800 до 2000 мм) и глубиной свыше 25–30 метров сейсмоакустический метод теряет чувствительность из-за сильного затухания волны в грунте по боковой поверхности. В таких ответственных конструкциях эталонным решением выступает межтрубный ультразвуковой каротаж (в международной терминологии — Cross-Hole Sonic Logging / CSL).
Методика проведения каротажа
- Монтаж трубок доступа: Перед погружением арматурного каркаса к продольной рабочей арматуре привариваются или привязываются стальные бесшовные трубы диаметром 50 мм с глухими заглушками на нижнем конце. Количество трубок зависит от диаметра сваи:
- Диаметр до 800 мм — не менее 2–3 трубок;
- Диаметр 1000–1200 мм — 4 трубки (образуют 6 пар взаимного прозвучивания);
- Диаметр 1500–2000 мм — 6–8 трубок (до 15–20 профилей прозвучивания);
- Заполнение труб контактной жидкостью: Перед измерениями трубки доверху заполняются чистой водой, обеспечивающей 100% акустический контакт зондов со стенками труб;
- Синхронное профилирование: Излучающий и приемный ультразвуковые датчики опускаются на самое дно трубок и синхронно поднимаются лебедкой с оптическим датчиком глубины. Прибор генерирует высокочастотные импульсы (40–60 кГц) с шагом по глубине 2–5 см;
- Построение томограммы: Программный комплекс строит непрерывный профиль времени первого вступления импульса (FAT — First Arrival Time) и энергии сигнала по всей глубине ствола сваи.
4. Сравнительный анализ методов: сейсмоакустика vs УЗ-каротаж
| Параметр сравнения | Сейсмоакустический метод | Ультразвуковой каротаж |
|---|---|---|
| Необходимость предварительной закладки труб | Не требуется (контроль по оголовку готовой сваи) | Обязательна закладка трубок перед бетонированием |
| Предельная глубина контроля | До 20–30 диаметров сваи (обычно до 20–25 м) | Не ограничена (до 60–80 м и более) |
| Разрешающая способность | Интегральная (фиксирует дефекты площадью > 10–15% сечения) | Локальная (обнаруживает дефекты размером от 3–5 см) |
| Определение фактической длины сваи | Да, при четком отклике от пяты сваи | Только до нижней отметки трубок доступа |
| Скорость испытаний в смену | Высокая: 40–80 свай за рабочую смену | Средняя: 8–15 свай за рабочую смену |
| Стоимость проведения контроля | Низкая себестоимость (нет расходных труб) | Выше (расходы на металлопрокат труб и монтаж) |
5. Классификация скрытых дефектов ствола свай и критерии браковки
По результатам геофизических испытаний в соответствии с СП 24.13330.2021 и стандартами ASTM D5882 / ASTM D6760 сваи классифицируются по четырем категориям технического состояния:
Рефлектограмма чистая, паразитные промежуточные отражения отсутствуют, четко выражен сигнал от пяты сваи на проектной глубине. При УЗ-каротаже задержка времени не превышает 10%, падение энергии менее 6 дБ. Конструкция принимается без ограничений.
Локальное изменение импеданса в пределах 5–10% площади сечения (небольшой наплыв или единичная раковина). Увеличение времени пробега УЗ-волны от 10% до 20%. Несущая способность снижается незначительно, требуется согласование с генпроектировщиком.
Сужение ствола более чем на 15–25% сечения, защемление шламовых прослоек. Увеличение задержки УЗ-волны от 20% до 30%, падение энергии сигнала от 9 до 12 дБ. Требуется натурное бурение контрольной скважины через тело сваи и цементация дефектной зоны под давлением.
Полный разрыв ствола, смыв бетона грунтовыми водами, отсутствие контакта с коренными грунтами основания. Сигнал от проектной пяты отсутствует. Свая бракуется, проектный институт разрабатывает проект дублирующих свай.
6. Контроль прочности и сплошности оголовков свай приборами МГ4
После забивки или бетонирования буронабивных свай выполняется срубка оголовков до проектной отметки низа ростверка. Процесс механизированной срубки гидрозубофрезом или отбойными молотками часто приводит к микротрещинообразованию и разуплотнению бетона на глубину до 30–50 см ниже линии срубки.
Для гарантированной передачи нагрузки от колонн через ростверк на сваю требуется комплексный контроль оголовков свай приборами производства завода СКБ «Стройприбор»:
- Контроль прочности бетона на сжатие: Выполняется электронным склерометром ИПС-МГ4.03 с прямой привязкой коэффициента совпадения $K_c$ методом отрыва со скалыванием прибором ПОС-50МГ4.2 «Скол» по ГОСТ 22690-2015;
- Дефектоскопия зоны срубки: С помощью ультразвукового прибора УКС-МГ4 поверхностным прозвучиванием выявляются невидимые глазом горизонтальные трещины раскола оголовка, образовавшиеся от ударных воздействий отбойного инструмента;
- Мониторинг бетонирования сопряжения: При замоноличивании выпусков арматуры сваи в ростверк контроль тепловлажностного режима твердения осуществляется цифровым термогигрометром ТГЦ-МГ4, а параметры циркуляции прогревочного воздуха в тепляке контролируются анемометром ИСП-МГ4.
7. Оформление заключения для органов строительного надзора (ГАСН)
При передаче исполнительной документации инспекции ГАСН технический отчет по испытаниям сплошности свай должен содержать исчерпывающий перечень сведений:
- План свайного поля: Исполнительная геодезическая схема с указанием номеров всех испытанных свай, их проектных длин и диаметров;
- Паспортные данные и поверка СИ: Сведения о внесении сейсмоакустического или каротажного комплекса в Госреестр СИ РФ и действующие свидетельства поверки во ФГИС «АРШИН»;
- Индивидуальные рефлектограммы и томограммы: Для каждой проверенной сваи в отчет включаются графики скорости волны, времени пробега, спектрального анализа и расчетная глубина обнаруженных аномалий;
- Сводная таблица результатов: Таблица с распределением свай по категориям сплошности с указанием проектной и фактической длины;
- Заключение и рекомендации: Выводы о соответствии свайного поля требованиям СП 24.13330.2021 и рекомендации по дополнительным статическим испытаниям или локальной санации дефектных конструкций.
