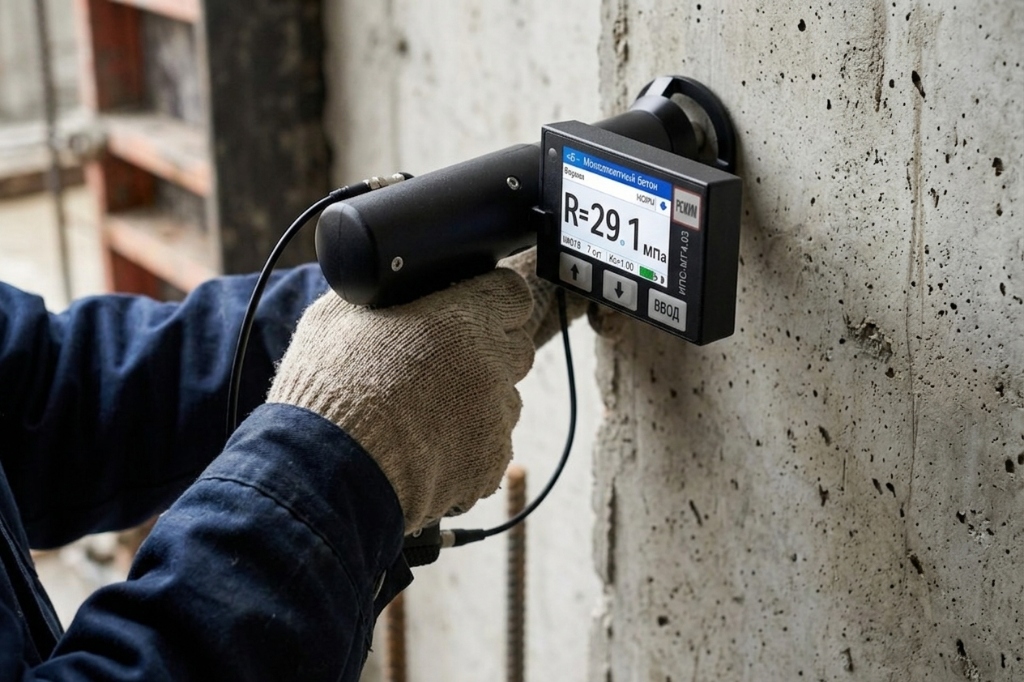

Контроль и статистическая оценка прочности бетона по ГОСТ 18105-2018 требуют проведения расчетов выборочного среднего Rm, среднеквадратического отклонения Sm, коэффициента вариации Vm и квантилей распределения Стьюдента tα. Для автоматизации рутинных вычислений инженеров строительных лабораторий на портале «ВекторНК» разработан интерактивный онлайн-калькулятор прочности бетона.
Содержание статьи:
1. Возможности онлайн-калькулятора
Интерактивный калькулятор выполняет сквозной расчет прочности бетона на сжатие в соответствии с обязательными требованиями ГОСТ 18105-2018:
- Поддержка всех 4 нормативных схем контроля: Схемы «А» и «Б» (заводское производство ЖБИ и товарного бетона на РБУ), Схема «В» (сдача монолитных конструкций) и Схема «Г» (экспресс-контроль единичных конструкций);
- Автоматический расчет статистических параметров: Мгновенный расчет Rm (средняя прочность), Sm (среднеквадратическое отклонение), Vm (коэффициент вариации) и определение фактического класса бетона Bф;
- Проверка соответствия проекту: Сопоставление фактического класса с проектным Bnorm и выдача легитимного экспертного резюме.
2. Сравнительная таблица схем контроля А, Б, В, Г
| Схема контроля | Область применения | Минимальный объем выборки (n) | Формула фактического класса Bф |
|---|---|---|---|
| Схема «А» | Массовое производство на заводах ЖБИ / РБУ | ≥ 30 партий за анализируемый период | Bф = Rm · (1 − 1.64 · Vm) |
| Схема «Б» | Стабильное производство при известном Sm | 15–29 партий | Bф = Rm − 1.64 · Sm |
| Схема «В» | Монолитные конструкции (сдача технадзору/ГАСН) | ≥ 6 участков в партии | Bф = Rm − tα · Sm |
| Схема «Г» | Нестатистический экспресс-контроль единичных конструкций | n < 6 участков (запрещена для монолита) | Bф = 0.8 · Rm (или 0.7 · Rmin) |
3. Формула статистического расчета по Схеме «В»
Bф = Rm · (1 − tα · Vm / 100) = Rm − tα · Sm
где:
- Rm — средняя прочность бетона по всем контролируемым участкам партии (МПа);
- Sm — выборочное среднеквадратическое отклонение прочности в партии;
- Vm = (Sm / Rm) · 100 — фактический коэффициент вариации прочности;
- tα — статистический коэффициент Стьюдента при доверительной вероятности 0.95 (зависит от числа участков n).
4. Интерактивный калькулятор расчета прочности бетона
📊
Статистический расчет прочности бетона (ГОСТ 18105-2018)
Определение фактического класса Bф монолитных конструкций по пп. 8.4.1, 8.4.2, 8.4.3 и 8.4.4
💡 Раздел 8.4 ГОСТ 18105-2018: Фактический класс Bф монолитных конструкций рассчитывается по формулам стандарта:
- п. 8.4.2 (формула 14): Прямые неразрушающие (отрыв со скалыванием) и разрушающие методы (керны) при 6 ≤ n ≤ 15 →
Bф = Rm - ks × Sm(Таблица 4) - п. 8.4.1 (формула 13): Схема В при n ≥ 20 участков →
Bф = Rm / KT(Таблица А.1) - п. 8.4.3 (формула 15): Вертикальные конструкции (колонны, пилоны) при 6 ≤ n ≤ 10 →
Bф = Rm - tβ × (Sm / √n)(Таблица 5) - п. 8.4.4 (формула 16): Схема Г (нестатистический метод) →
Bф = 0.8 × Rm
1. Параметры конструкции и методика ГОСТ
(список, запятые или Excel)
Загрузить типовой пример испытаний:
2. Статистические показатели партии
Число участков (n):
15 уч.
Средняя прочность (Rm):
32.03 МПа
Отклонение (Sm):
1.43 МПа
Коэф. вариации (Vm):
4.46 %
ФАКТИЧЕСКИЙ КЛАСС (Bф):
B 29.46
Нормативный коэф. (ks / KT / tβ):
k_s = 1.80
✓ БЕТОН СООТВЕТСТВУЕТ КЛАССУ B25 (п. 8.5.2 ГОСТ 18105-2018: Bф ≥ Bнорм)
Фактический класс Bф = 29.46 МПа ≥ Проектный B25. Партия монолитных конструкций подлежит приемке.
Фактический класс Bф = 29.46 МПа ≥ Проектный B25. Партия монолитных конструкций подлежит приемке.
3. Гистограмма распределения прочности и кривая Гаусса
Плотность распределения прочности участков относительно проектного класса Bнорм и Bф
Частота участков
Кривая Гаусса
Среднее Rm
Факт. Bф
Проект Bнорм
4. Математический протокол расчета по формулам п. 8.4 ГОСТ 18105-2018
Методика: п. 8.4.2 ГОСТ 18105-2018 (Прямые НК по формуле 14: Bф = Rm - ks·Sm)
Шаг 1. Средняя прочность бетона партии:
Rm = ΣRi / n = 480.4 / 15 = 32.03 МПа
Шаг 2. Выборочное среднеквадратическое отклонение (п. 5.2):
Sm = √(Σ(Ri - Rm)² / (n - 1)) = 1.43 МПа
Шаг 3. Коэффициент вариации прочности:
Vm = (Sm / Rm) × 100% = (1.43 / 32.03) × 100% = 4.46%
Шаг 4. Расчет фактического класса по п. 8.4.2 (формула 14):
ks = 1.80 (по Таблице 4 ГОСТ 18105 при n = 15)Bф = Rm - ks × Sm = 32.03 - (1.80 × 1.43) = B 29.46 (Проектный: B25)
5. Часто задаваемые вопросы (FAQ)
Почему технадзор отклоняет протоколы по Схеме «Г» для монолита?
Согласно п. 4.3 и п. 5.4 ГОСТ 18105-2018 Схема «Г» является нестатистической и не гарантирует проектную надежность 95%. Для сдачи монолитных перекрытий, колонн и фундаментов обязательно применение Схемы «В» с объемом выборки не менее 6 участков.
