В практике проектирования, заказа товарной бетонной смеси на бетонно-смесительных узлах (БСУ) и операционного строительного контроля на объекте инженеры непрерывно сталкиваются с терминологическим дуализмом: проектировщики оперируют понятием «класс бетона по прочности на сжатие» ($B$) в мегапаскалях (МПа), а снабженцы, технологи заводов и прорабы традиционно используют термин «марка бетона» ($M$) в килограмм-силах на квадратный сантиметр ($кгс/см^2$). Непонимание фундаментальной физической и статистической разницы между этими характеристиками и ошибки при их взаимном переводе приводят к грубейшим проектным нарушениям, перерасходу цемента либо к сдаче монолитных конструкций с недопустимым дефицитом несущей способности.
1. История перехода: почему СНиП отменил марки и ввел классы бетона
До середины 1980-х годов в отечественном строительстве действовал СНиП II-21-75, где прочность тяжелого бетона классифицировалась исключительно марками ($М50$, $М100$, $М150$, $М200$, $М300$, $М400$ и т.д.). Марка бетона определялась как предел прочности на сжатие базовых образцов-кубов с ребром 150 мм в возрасте 28 суток твердения, выраженный в килограмм-силах на квадратный сантиметр ($кгс/см^2$).
Однако марка отражала исключительно среднеарифметическое значение прочности испытательной серии образцов без учета стабильности технологического процесса на бетонном заводе. В 1984 году с введением СНиП 2.03.01-84 «Бетонные и железобетонные конструкции» советская нормативная база была гармонизирована с международными нормами ISO и СЭВ: основным нормируемым показателем стал класс бетона по прочности на сжатие ($B$).
В актуальном своде правил СП 63.13330.2018 «Бетонные и железобетонные конструкции. Основные положения» и межгосударственном стандарте ГОСТ 26633-2015 проектирование строительных конструкций в марках бетона прямо запрещено — все прочностные и деформационные расчеты несущего остова ведутся строго в классах бетона.
2. Физический и математический смысл: гарантированная обеспеченность 95%
Ключевое отличие класса от марки лежит в области математической статистики и теории надежности строительных конструкций:
- Марка бетона ($M$): Показывает среднюю прочность бетона $R_m$. Статистическая обеспеченность марки составляет всего 50%. Это означает, что ровно в половине испытанных кубиков или участков конструкции реальная прочность окажется ниже номинального значения марки;
- Класс бетона ($B$): Это нормативное значение прочности на сжатие в мегапаскалях (МПа), принимаемое с гарантированной обеспеченностью 95% ($p = 0.95$). Это значит, что лишь в 5 случаях из 100 фактическая прочность может оказаться ниже проектной величины класса $B$, а в 95% случаев она гарантированно равна или превышает её.
Два разных бетонных завода могут поставлять смесь с одинаковой средней маркой $М300$ ($R_m = 300$ кгс/см² $\approx 29.4$ МПа). Но на первом высокотехнологичном заводе с автоматическими весовыми дозаторами коэффициент вариации прочности $V$ составляет $8\%$, а на втором заводе с изношенным оборудованием разброс $V$ достигает $18\%$. В результате бетон первого завода будет соответствовать высокому классу В25, а бетон второго завода едва дотянет до слабого класса В15!

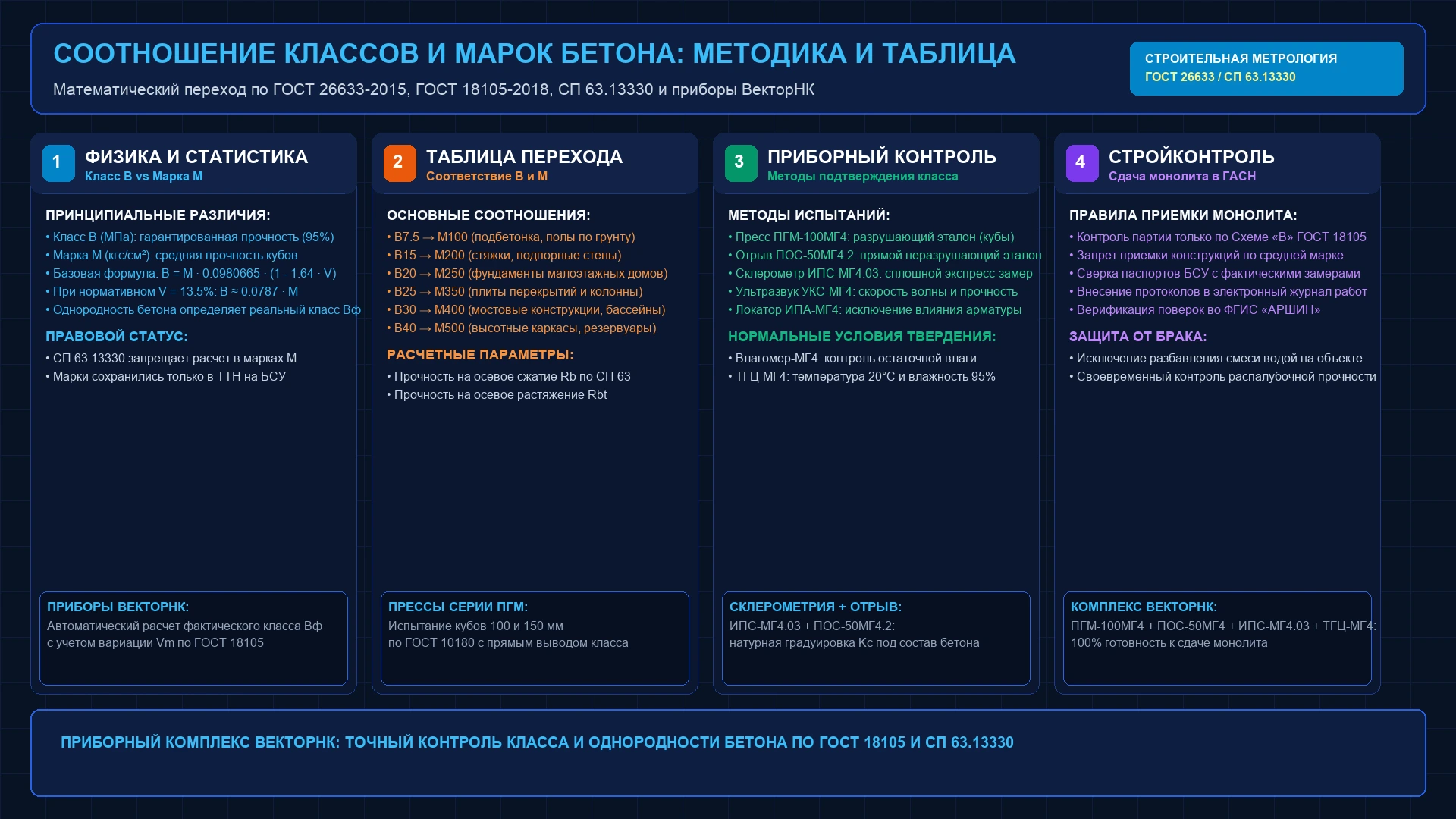

3. Формулы математического перехода между классом B и маркой M
В соответствии с ГОСТ 26633-2015, ГОСТ 18105-2018 и положениями строительной механики связь между гарантированным классом бетона $B$ (МПа) и средней прочностью $R_m$ описывается законом нормального распределения Гаусса:
$$B = R_m \cdot (1 — t_{\alpha} \cdot V)$$
где:
- $R_m$ — средняя прочность бетона в мегапаскалях (МПа);
- $t_{\alpha} = 1.64$ — квантиль нормального распределения, соответствующий односторонней доверительной вероятности (обеспеченности) $p = 0.95$;
- $V$ — относительный коэффициент вариации прочности бетона (показатель неоднородности).
Поскольку марка $M$ традиционно выражается в $кгс/см^2$, а 1 МПа = 10.19716 $кгс/см^2$ (или $1 \text{ кгс/см}^2 = 0.0980665$ МПа), базовая формула перехода принимает вид:
$$B = M \cdot 0.0980665 \cdot (1 — 1.64 \cdot V)$$
В строительных нормах (СП 63.13330 и ГОСТ 18105) нормативный усредненный коэффициент вариации для тяжелого бетона принят равным $V = 13.5\%$ (0.135). Подставляя эту величину в уравнение, получаем эталонную расчетную формулу:
$$B = M \cdot 0.0980665 \cdot (1 — 1.64 \cdot 0.135) = M \cdot 0.0980665 \cdot 0.7786 \approx \mathbf{0.07635 \cdot M}$$
Для обратного перевода из класса бетона $B$ в ориентировочную марку $M$ формула имеет вид:
$$M \approx \frac{B}{0.07635} \approx \mathbf{13.1 \cdot B}$$
4. Сводная эталонная таблица соотношений классов и марок по СП 63.13330
Ниже приведена полная сводная таблица соотношений классов и марок тяжелого бетона с нормативными расчетными сопротивлениями по СП 63.13330.2018 для проектировщиков, испытательных лабораторий и строителей:
| Класс бетона $B$ (МПа) | Ближайшая марка $M$ ($кгс/см^2$) | Расчетная прочность $R_m$ (МПа) | Расчетное сжатие $R_b$ (МПа, I ГПС) | Расчетное растяжение $R_{bt}$ (МПа, I ГПС) | Модуль упругости $E_b \cdot 10^{-3}$ (МПа) | Типовая область применения в монолите |
|---|---|---|---|---|---|---|
| В3.5 | М50 | 4.5 | 2.2 | 0.26 | 9.5 | Подстилающие слои, отмостки, заполнение полостей |
| В7.5 | М100 | 9.8 | 4.5 | 0.48 | 16.0 | Бетонная подготовка («подбетонка») под фундаменты |
| В10 | М150 | 13.1 | 6.0 | 0.56 | 19.0 | Черновые стяжки полов, дорожки, ненагруженные подушки |
| В15 | М200 | 19.6 | 8.5 | 0.75 | 24.0 | Ленточные фундаменты легких зданий, подпорные стены |
| В20 | М250 | 26.2 | 11.5 | 0.90 | 27.5 | Монолитные фундаментные плиты ИЖС, перекрытия коттеджей |
| В25 | М350 | 32.7 | 14.5 | 1.05 | 30.0 | Основной класс многоэтажного строительства: плиты, пилоны |
| В30 | М400 | 39.3 | 17.0 | 1.15 | 32.5 | Колонны высотных зданий, мостовые балки, чаши бассейнов |
| В35 | М450 | 45.8 | 19.5 | 1.30 | 34.5 | Спецсооружения, гидротехнические объекты, взлетно-посадочные полосы |
| В40 | М500 | 52.4 | 22.0 | 1.40 | 36.0 | Небоскребы, массивные мостовые опоры, защитные оболочки АЭС |
| В45 | М600 | 58.9 | 25.0 | 1.50 | 37.5 | Высокопрочные предварительно напряженные пролетные строения |
| В60 | М800 | 78.6 | 33.0 | 1.80 | 40.0 | Уникальные конструкции сверхвысокой прочности и плотности |
5. 5 критических ошибок снабженцев и инженеров при заказе бетона
Ошибка 1: Прямое деление марки на 10
Распространенное обывательское заблуждение: «М300 — это класс В30, а М200 — это В20». В реальности марка М300 соответствует классу В22.5, а для получения проектного класса В25 необходимо заказывать смесь марки не ниже М350! Заказ бетона М300 вместо В25 приводит к дефициту несущей способности монолитных плит на 15–20%.
Ошибка 2: Заказ бетона только по марке в ТТН
Заказ смеси «марка М350» без фиксации проектных параметров в договоре поставки. В сопроводительной накладной (ТТН) и документе о качестве в обязательном порядке должны быть указаны: класс по прочности $B$, марка по водонепроницаемости ($W$), марка по морозостойкости ($F$) и марка по удобоукладываемости (осадка конуса $P$ или расплыв $РК$).
Ошибка 3: Разбавление смеси водой на объекте («долив в автобетоносмеситель»)
Если бетонная смесь потеряла подвижность во время транспортировки в пробках, рабочие часто требуют залить воду из шланга в миксер. Добавление всего 20 литров воды на $1\text{ м}^3$ увеличивает водоцементное отношение ($В/Ц$) с 0.45 до 0.55, что влечет мгновенное катастрофическое падение фактической прочности бетона на 25–35% (потеря 1–2 классов по шкале $B$).
Ошибка 4: Сдача конструкций по средней прочности кубиков
Лаборатория испытывает 3 контрольных кубика, получает среднюю величину 31.0 МПа и утверждает, что бетон соответствует классу В25. Однако по ГОСТ 18105-2018 Схема «В» без учета статистического среднеквадратического отклонения $S_m$ и вариации $V_m$ такой вывод не соответствует методике стандарта и не будет принят технадзором.
Ошибка 5: Пренебрежение влажностным уходом
Твердение бетона в условиях сухого воздуха строительной площадки приводит к испарению химически несвязанной воды, необходимой для гидратации трехкальциевого силиката. Бетон недобирает до 30–40% прочности в поверхностных слоях, что фиксируется склерометрами как несоответствие проектному классу.
6. Методы натурного подтверждения фактического класса бетона $B_ф$
Для подтверждения фактического соответствия уложенного монолитного бетона проектному классу $B$ лаборатории применяют два взаимодополняющих направления инструментального контроля:
1. Разрушающий метод испытания контрольных образцов-кубов (ГОСТ 10180-2012)
При разгрузке миксера отбираются серии образцов в металлические формы $100 \times 100 \times 100$ или $150 \times 150 \times 150$ мм. После 28 суток нормального твердения образцы испытываются на гидравлических прессах ПГМ-100МГ4. Электронный блок пресса рассчитывает разрушающую нагрузку $F$, вычисляет прочность в МПа и вносит поправку на масштабный коэффициент формы ($0.95$ для куба 100 мм).
2. Прямой неразрушающий метод отрыва со скалыванием (ГОСТ 22690-2015)
Прямой эталонный метод натурного контроля в готовых монолитных конструкциях. Измеритель прочности ПОС-50МГ4.2 «Скол» вырывает анкерное устройство из предварительно пробуренного шпура. По силе вырыва прибор с погрешностью не более 4% вычисляет прочность бетона на сжатие в МПа.
3. Косвенный склерометрический экспресс-контроль (ГОСТ 22690-2015)
Сплошной мониторинг плит, колонн и стен выполняется электронным склерометром ИПС-МГ4.03 со штангой. Прибор автоматически агрегирует 15 измерений на участке, отбраковывает аномальные выбросы, рассчитывает коэффициент вариации $V_m$ и сразу выводит фактический класс бетона $B_ф$ на дисплей.
7. Особенности приемки монолита инспекцией ГАСН по ГОСТ 18105-2018
При оформлении актов освидетельствования скрытых работ (АОСР) и ответственных конструкций инспекция Государственного строительного надзора требует соблюдения жестких правил:
- Контроль по Схеме «В»: Приемка монолита в проектном возрасте ведется исключительно по статистической Схеме «В». Оценка по нестатистической Схеме «Г» разрешена только при обследовании старых зданий;
- Привязка склерометров через коэффициент $K_c$: Косвенные приборы (ИПС-МГ4) не могут применяться по заводским зависимостям без оформления акта натурной привязки $K_c$ методом отрыва со скалыванием прибором ПОС-50МГ4.2;
- Проверка влажности и температуры: Испытания проводятся только на оттаявшем бетоне с положительной температурой. Контроль параметров микроклимата фиксируется термогигрометрами ТГЦ-МГ4;
- Сверка поверок во ФГИС «АРШИН»: Все средства измерений должны иметь актуальные электронные записи поверок на момент испытаний.
8. Приборный комплекс ВекторНК для испытания бетона по ГОСТ 10180 и 22690
Инженерный центр «ВекторНК» обеспечивает поставку поверенного оборудования завода СКБ «Стройприбор» для испытательных строительных лабораторий:
Пресс гидравлический ПГМ-100МГ4
Испытание контрольных образцов-кубов 100 и 150 мм по ГОСТ 10180-2012. Усилие 1000 кН (100 тс), класс точности 1%, авторасчет класса бетона $B$ и выгрузка протоколов на ПК через USB.
ПОС-50МГ4.2 «Скол»
Прямой неразрушающий метод отрыва со скалыванием по ГОСТ 22690. Диапазон 5–100 МПа. Используется для привязки склерометров и верификации класса бетона монолитных конструкций.
ИПС-МГ4.03 со штангой
Склерометр ударного импульса по ГОСТ 22690. Внутренняя память на 15 000 серий, автоматический расчет коэффициента вариации $V_m$ и фактического класса $B_ф$ монолитной партии.
Термогигрометр ТГЦ-МГ4
Прецизионный прибор для аттестации условий твердения образцов-кубов ($20 \pm 2$°C, влажность 95%) по ГОСТ 10180. А для контроля воздушных потоков в климатических камерах используется анемометр ИСП-МГ4.
9. Часто задаваемые вопросы (FAQ)
1. Бетон какой марки заказывать на заводе, если в проекте заложен класс В25?
Для гарантированного обеспечения проектного класса В25 необходимо заказывать товарную бетонную смесь марки не ниже М350 (расчетное среднее значение прочности $R_m = 32.7$ МПа). Заказ марки М300 несет высокий риск неприемки монолита инспекцией стройнадзора.
2. Какой класс бетона соответствует старой популярной марке М200?
Марка М200 соответствует классу В15 (нормативное сопротивление сжатию $R_b = 8.5$ МПа). Этот бетон широко применяется для устройства бетонных стяжек, подготовки оснований, монолитных подпорных стен и ленточных фундаментов небольших одноэтажных строений.
3. Почему нельзя переводить класс в марку простым умножением на 10?
Прямое умножение на 10 учитывает лишь физический перевод единиц измерения ($1\text{ МПа} \approx 10.2\text{ кгс/см}^2$), но полностью игнорирует статистический разброс прочности (коэффициент вариации $V$). Из-за требования 95% обеспеченности средняя прочность бетона ($M$) всегда должна превышать гарантированный класс ($B$) минимум на 25–30%.
4. Можно ли сдать монолит в ГАСН, если кубики показали класс В20 вместо проектного В25?
ГОСТ 18105-2018 (п. 8.4) допускает проведение сплошного неразрушающего контроля конструкций методом отрыва со скалыванием приборами ПОС-50МГ4.2. Нередко образцы-кубики показывают заниженную прочность из-за некачественного формования или пересушивания на объекте, тогда как фактический бетон в теле массива за счет тепла гидратации набрал проектный класс В25. Если протокол отрыва подтверждает класс В25, конструкция принимается.
5. Какая погрешность у приборов прямого отрыва ПОС-50МГ4.2?
Относительная погрешность измерения силы приборами ПОС-50МГ4.2 составляет не более $\pm 1\%$, а суммарная погрешность определения прочности бетона на сжатие не превышает $\pm 4\%$. Это делает метод отрыва со скалыванием самым точным и метрологически безупречным среди всех неразрушающих методов ГОСТ 22690-2015.
6. Где приобрести лабораторные прессы и склерометры для входного контроля бетона?
Инженерный центр «ВекторНК» поставляет испытательные гидравлические прессы ПГМ-100МГ4, склерометры ИПС-МГ4, приборы отрыва ПОС-50МГ4 и термогигрометры ТГЦ-МГ4 с государственной поверкой во ФГИС «АРШИН», методическим сопровождением и заводской гарантией.
