Контроль дефектов бетона

Пример конструкции с участком недовибрированного бетона
Рис. 1. Пример конструкции с участком недовибрированного бетона

Статья посвящена вопросам контроля, «лечения» и локализации дефектов бетона монолитных конструкций, даются различные рекомендации по выявлению и устранению различных видов дефектов. В статье также приводятся наиболее часто встречающиеся дефекты конструкций.

К настоящему моменту монолитное домостроение занимает все большую долю в области промышленного и гражданского строительства в городах России. Данному факту способствуют такие положительные предпосылки, как скорость, инновации и уникальность проектов, а также свободный выбор конфигурации будущего здания, не зависящий от типовых элементов. С каждым годом совершенствуется технология производства железобетонных конструкций, внедряются новые строительные материалы, разрабатываются индивидуальные проекты. Наряду с этим с каждым годом ужесточаются

Дефект, устраненный ремонтной смесью типа Mapegrout Thixotropic

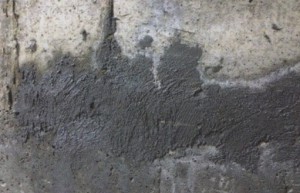

Рис. 2. Дефект, устраненный ремонтной смесью типа Mapegrout Thixotropic

требования к выполнению строительно-монтажных работ и проектных решений. Для достижения положительного результата работы на объектах необходимо осуществлять контроль за качеством процесса производства.

Особое внимание необходимо уделять качеству возводимого монолитного железобетонного каркаса здания как основного «скелета» воплощенного в реальность проекта.

В данной статье отведем особое внимание вопросу по контролю, «лечению» и локализации дефектов бетона монолитных конструкций.

Сегодня существует достаточное количество рекомендаций по выявлению и устранению различных видов дефектов. Попытаемся сформулировать основные аспекты по минимизации данных воздействий на конструктив.

Согласно классификатору существует 2 основных вида дефектов:

  • значительный — дефект, при наличии которого существенно ухудшаются эксплуатационные характеристики строительной продукции и ее долговечность. Такие дефекты подлежат устранению до скрытия их последующими работами;
  • критический — дефект, при наличии которого здание, сооружение, его часть или конструктивный элемент функционально непригодны, дальнейшее ведение работ по условиям прочности и устойчивости небезопасно либо может повлечь снижение указанных характеристик в ипроцессе эксплуатации. Данные дефекты подлежат безусловному устранению до начала последующих работ или с приостановкой начатых работ.

Следует отметить, что наиболее часто встречающимися дефектами конструкций являются:

  • участки с оголенной арматурой;
  • наплывы;
  • трещины;
  • полости и пустоты в «теле» бетона, а также в узлах сопряжения конструкций и в зоне холодных швов;
  • сколы на поверхности;
  • участки с недовибрированным бетоном (см. рис. 1);
  • раковины и каверны;
  • нарушение толщины защитного слоя бетона;
  • инородные включения;
  • участки с расслаивающимся и шелушащимся бетоном;
  • участки с промороженным бетоном.
Исправленный дефект балки
Рис. 3. Исправленный дефект балки

Стоит сказать о причинах появления дефектов, так как, предотвратив их, зачастую можно избежать ненужных финансовых затрат и немалой трудоемкости, связанных с ремонтом конструкций. Такой дефект, как наплыв из бетона, является как одним из следствий неправильной установки или недостаточной герме-алчности опалубки, либо ее низкого качества. Полости и пустоты в конструкциях образуются при недостаточном уплотнении бетонной смеси, чрезмерного воздухововлечения и попадания в зону бетонирования инородных предметов (строительного мусора) и ряда других факторов.

Недостаточная толщина защитного слоя зачастую связана с неправильной установкой или смещением опалубки, ее некачественной поверхностью, а также с нарушением или отступлением от проекта при выполнении арматурных и бетонных работ.

Исправленный дефект в примыкании конструкций
Рис. 4. Исправленный дефект в примыкании конструкций

Появлению трещин, как правило, сопутствуют неправильный уход или его отсутствие за конструкциями (резкий перепад температур), в иных случаях — нагружение конструкций до достижения бетоном требуемой проектом прочности, ошибки в чертежах, не до конца проработанные решения по проблемам процесса проведения земляных работ и ряд других причин.

В качестве материала для лечения дефектов применяют сухие многокомпонентные смеси из специального безусадочного цемента, фракционированных заполнителей, армирующих волокон и комплекса полимерных добавок (Mapegrout Thixotropic (см. рис. 2), БИРСС, Sika, CONSOLIT BARS 113, ЭМАКО S88 или аналогичные составы (по согласованию с НИИЖБ). Такие смеси при затворении водой позволяют приготовить безусадочную, пластичную, не расслаивающуюся смесь, обеспечивающую следующие основные требования по прочности, адгезии, трещиностойкости, морозостойкости, водонепроницаемости ит.д.

Исправленный дефект в конструкции стены
Рис. 5. Исправленный дефект в конструкции стены

Вышеперечисленные показатели должны быть не ниже проектных значений монолитных железобетонных конструкций.

Также существует явление так называемого «ремонта», целью которого является лишь сокрытие дефектов различными способами: замазывание трещин, полостей несоответствующими ремонтными составами, цементной смесью на неподготовленное основание (без его обеспыливания, обезжиривания, конфигурирования и т.д.). Данный факт ведет к негативным последствиям и значительным финансовым потерям. Существует значительный риск деструкции конструкций и, как следствие, некачественно выполненных последующих отделочных работ. Для устранения данной проблемы в первую очередь рекомендуется создавать специализированные бригады или звенья, прошедшие соответствующее обучение.

Как правило, ремонтные работы начинают осуществлять после тщательного изучения дефектных участков, к которым доставляются необходимый инвентарь, приспособления и средства для безопасного выполнения работ.

Основным и наиболее часто встречающимся дефектом является недовибрированный бетон.

Пример монолитности конструкций после использования деревянного бруса
Рис. 6. Пример монолитности конструкций после использования деревянного бруса

Важно отметить, что в зимний период бетонирования при скоростном монолитном домостроении отремонтированную поверхность необходимо защитить тепловлагоизоляционным материалом, тем самым предохраняя ее от испарения влаги и сохраняя тепло в «теле» ремонтируемого участка, учитывая еще и собственную экзотермию смеси за счет цементного вяжущего (см. рис. 3, 4, 5). В построечных условиях в качестве защитного покрытия может служить соответствующий размер фанерной доски, совмещенный с распространенным материалом «Этафом».

Также считаем нужным отметить, что для соблюдения монолитности стен лифтовой шахты с нижележащим перекрытием необходимо с внутренней стороны перед установкой стеновой опалубки жестко установить деревянный брус. Это позволяет исключить перепад в бетоне между торцом плиты перекрытия и стенами шахты (см. рис. 6).

Эти приемы позволяют сэкономить время, трудовые и материальные затраты при ускоренном темпе строительства и сжатых производственных сроках.

В заключение отметим, что при строительстве объектов любого назначения необходимо осуществлять регулярный контроль за процессом производства и стараться вовремя соблюдать нормативные, технологические и проектные требования.

Библиографический список

  1. СП 13-102-2003 «Правила обследования несущих строительное конструкций зданий и сооружений».
  2. Классификатор основных видов дефектов в строительстве и промышленности строительных материалов. Госстрой России, М.: ЦИТП Госстроя России, 1993.
  3. ГОСТ Р 53778-2010 «Здания и сооружения. Правила обследования и мониторинг технического состояния».
  4. МРДС 02-08 «Пособие по научно-техническому сопровождению и мониторингу строящихся зданий и сооружений, в том числе большепролетных, высотных, уникальных».
  5. CHuII 3.03.01-87 Несущие и ограждающие конструкции. М., 1998. в. СНиП 52-01-2003 «Бетонные и железобетонные конструкции. Основные положения».
  6. Пособие по обследованию строительных конструкций. АО «ЦПИ-ИПромзданий», М.: 1997.
  7. Руководство по проведению натурных обследований промышленных зданий и сооружений, АО «ЦНИИПромзданий», М., 1997.
  8. СП 70.13330.2012 «Несущие и ограждающие конструкции».
  9. СП 63.13330.2012 «Бетонные и железобетонные конструкции. Основные положения».
