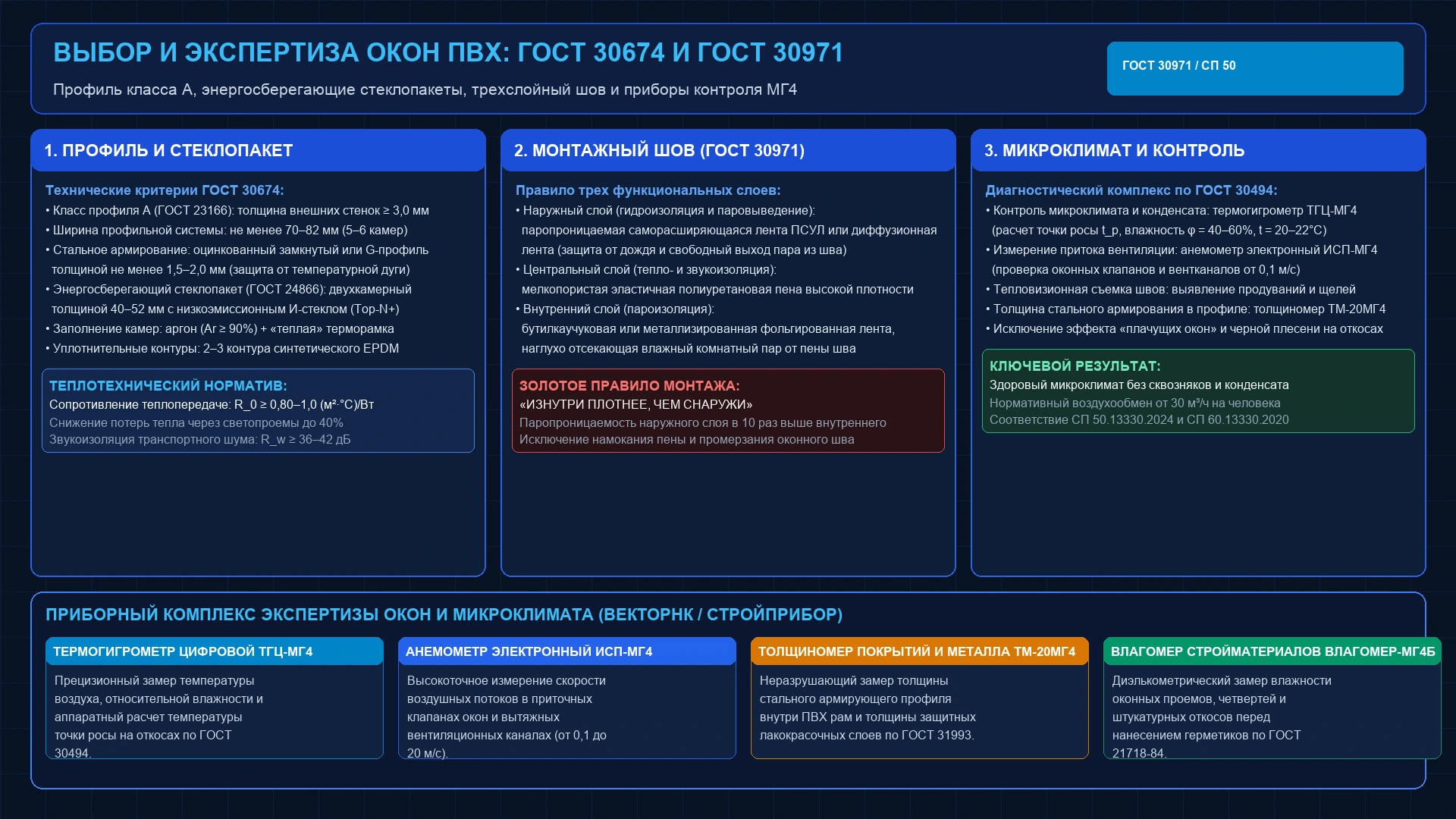

Оконные светопрозрачные конструкции из поливинилхлорида (ПВХ) представляют собой высокотехнологичные инженерные системы, отвечающие за энергоэффективность, акустический комфорт и микроклимат современного здания. Проектирование, производство и монтаж оконных блоков регламентируются нормами ГОСТ 30674-99 «Блоки оконные из поливинилхлоридных профилей», ГОСТ 23166-2021 «Конструкции оконные и балконные», ГОСТ 24866-2014 «Стеклопакеты клееные» и СП 50.13330.2024 «Тепловая защита зданий». На оконные проемы приходится до $30\dots 40\%$ совокупных трансмиссионных теплопотерь жилого дома. Погоня за мнимой экономией и выбор тонкостенных профилей эконом-класса («объектные» профили класса B/C с толщиной внешней стенки менее 2,5 мм), отказ от низкоэмиссионных покрытий или пренебрежение правилами трехслойного монтажного шва по ГОСТ 30971-2012 неизбежно вызывают промерзание откосов, образование черной плесени, сквозняки и деформацию рам. Гарантией надежности окна служит соблюдение нормативных параметров и инструментальная приемка узлов приборами ТГЦ-МГ4, ИСП-МГ4 и ТМ-20МГ4.
1. ПВХ-профиль: классы толщины стенок по ГОСТ 23166-2021 и стальное армирование
Основой жесткости и долговечности оконной рамы и створки является поливинилхлоридный профиль. В соответствии с ГОСТ 23166-2021 и ГОСТ 30674-99, профили разделяются на три класса по толщине лицевых и нелицевых внешних стенок:
- Класс А: толщина лицевых внешних стенок не менее 3,0 мм (допуск до $-0,2$ мм, т.е. от $2,8$ мм), нелицевых (скрытых) стенок — не менее $2,5$ мм. Обеспечивает максимальную прочность угловых сварных соединений (прочность на изгиб сварного угла на $25\dots 35\%$ выше, чем у класса B), стабильную геометрию створки и ресурс фурнитурных винтов;
- Класс В: толщина лицевых стенок от 2,5 мм, внутренних — от $2,0$ мм. Допускается для временных зданий и хозяйственных построек, однако при больших площадях остекления подвержен температурным деформациям;
- Класс С: толщина стенок не нормируется (менее 2,5 мм). «Эконом» или тендерный профиль. Использование в жилых многоквартирных и частных домах категорически не рекомендуется.
Поливинилхлорид обладает огромным коэффициентом линейного температурного расширения ($\alpha \approx 60\dots 80 \times 10^{-6}\; ^\circ\text{C}^{-1}$). При перепаде температур от $-30^\circ\text{C}$ зимой до $+40^\circ\text{C}$ летом на солнце 2-метровый профиль удлиняется или сжимается на величину до $5\dots 7$ мм! Чтобы раму не выгибало дугой, внутрь центральной камеры устанавливается оцинкованный стальной армирующий профиль толщиной не менее 1,5 мм (для ламинированных и цветных окон — не менее 2,0 мм). Применение тонкой жести толщиной 0,8–1,0 мм приводит к провисанию створок и продуванию уже через год.
2. Формулы энергосберегающих стеклопакетов по ГОСТ 24866-2014
Стеклопакет занимает более $80\%$ площади оконного проема. Именно через него происходят основные потери лучистого и конвективного тепла. В соответствии с ГОСТ 24866-2014, оптимальным решением для центральных и северных климатических районов РФ являются двухкамерные стеклопакеты толщиной от $40$ до $52$ мм с энергосберегающими покрытиями.
Структура эффективной формулы стеклопакета: 4И-14Ar-4-14Ar-4И
- Низкоэмиссионное И-стекло (Top-N+, Low-E): тончайшее многослойное напыление оксидов серебра и титана на внутренней стороне стекла, работающее по принципу теплового зеркала. Оно свободно пропускает коротковолновое солнечное излучение внутрь помещения, но отражает обратно длинноволновое инфракрасное тепло от радиаторов и нагретых предметов;
- Инертный газ аргон (Ar): заполнение межстекольного пространства аргоном (концентрация не менее $90\%$). Теплопроводность аргона в 1,5 раза ниже воздуха ($\lambda_{\text{Ar}} \approx 0,017$ Вт/(м·°C) против $\lambda_{\text{возд}} \approx 0,026$ Вт/(м·°C)), что повышает сопротивление теплопередаче пакета на $12\dots 15\%$;
- «Теплая» дистанционная рамка: замена стандартной алюминиевой рамки на композитную (полипропилен со стальной фольгой или нержавеющая сталь) ликвидирует сквозной мостик холода по периметру стеклопакета и поднимает температуру кромки на $4\dots 6^\circ\text{C}$, полностью предотвращая краевое выпадение росы.
3. Трехслойный монтажный шов по ГОСТ 30971-2012
Даже самое дорогое окно из профиля класса А не спасет от холода, если монтажный зазор между рамой и стеной запенен обычной монтажной пеной без защиты. Полиуретановая пена — открытопористый материал, который под воздействием ультрафиолета солнечных лучей разрушается в пыль за $1\dots 2$ года, а при насыщении влагой на $10\%$ теряет до $50\%$ своих теплоизоляционных свойств!
ГОСТ 30971-2012 предписывает устройство трех функциональных слоев по принципу: «изнутри плотнее, чем снаружи»:
- Наружный слой (водоизоляционный, паропроницаемый): саморасширяющаяся полиуретановая лента ПСУЛ (или гидроизоляционная мембранная диффузионная лента). Защищает шов от прямого задувания дождя и ветра, но обеспечивает беспрепятственный выход влаги из толщи монтажной пены на улицу;
- Центральный слой (тепло- и звукоизоляционный): качественная мелкопористая монтажная пена с минимальным вторичным расширением и высокой адгезией к откосам;
- Внутренний слой (пароизоляционный): сплошная бутилкаучуковая или фольгированная пароизоляционная лента. Герметично закрывает шов со стороны комнаты, полностью отсекая влажный внутренний воздух от проникновения в утеплитель.
4. Теплотехнический расчет светопрозрачного ограждения по СП 50.13330.2024
В соответствии с обновленным СП 50.13330.2024, приведенное сопротивление теплопередаче оконного блока $R_0^{\text{пр}}$ должно рассчитываться с учетом влияния переплета и краевых зон стеклопакета:
$$R_0^{\text{пр}} = \frac{A_{\text{общ}}}{\frac{A_{\text{сп}}}{R_{0,\text{сп}}} + \frac{A_{\text{пр}}}{R_{0,\text{пр}}} + \psi \cdot L}$$
где $A_{\text{общ}}, A_{\text{сп}}, A_{\text{пр}}$ — площади окна, остекления и профиля соответственно; $\psi$ — линейный коэффициент теплопередачи краевой зоны стеклопакета; $L$ — периметр стеклопакета.
Для климатических условий Москвы требуемое приведенное сопротивление теплопередаче окон жилых зданий составляет $R_0^{\text{тр}} \ge 0,60\dots 0,68$ (м²·°C)/Вт, а для энергоэффективных домов класса А/А+ — $R_0 \ge 0,80\dots 1,0$ (м²·°C)/Вт.
5. Вентиляция помещения и устранение конденсата («плачущие окна»)
Старые деревянные окна обеспечивали естественный приток свежего воздуха через многочисленные неплотности притвора ($10\dots 15$ м³/(м²·ч)). Современные пластиковые окна обладают абсолютной воздухонепроницаемостью (класс А по воздухопроницаемости). При закрытых створках воздухообмен прекращается: в квартире возрастает концентрация углекислого газа $\text{CO}_2$, а относительная влажность подскакивает до $70\dots 85\%$.
При повышенной влажности температура точки росы смещается вверх: так, при температуре в комнате $+21^\circ\text{C}$ и влажности $70\%$ точка росы составляет $+15,3^\circ\text{C}$. Любая поверхность с температурой ниже этого значения мгновенно покрывается каплями воды.
Инженерные меры нормализации воздухообмена:
- Оконные приточные клапаны: гигрорегулируемые или щелевые клапаны, врезаемые в верхнюю часть рамы без фрезеровки профиля, обеспечивающие постоянный приток свежего воздуха $20\dots 35$ м³/ч в соответствии с СП 60.13330.2020;
- Контроль тяги вентиляции: проверка скорости вытяжки в вентиляционных шахтах санузлов и кухонь с помощью электронного анемометра ИСП-МГ4;
- Конвекция от радиатора: подоконная доска не должна перекрывать радиатор отопления более чем на $1/2$ его ширины, иначе теплый восходящий конвективный поток не обогревает нижнюю треть стеклопакета.
6. Инструментальная экспертиза окон и микроклимата (ТГЦ-МГ4, ИСП-МГ4, ТМ-20МГ4)
При приемке оконных блоков в новостройках или при разрешении судебных споров между заказчиками и монтажными организациями проводится комплексная инструментальная экспертиза:
- Аудит параметров микроклимата и расчет точки росы: прецизионное измерение температуры воздуха, относительной влажности и мгновенный аппаратный расчет температуры точки росы с помощью цифрового термогигрометра ТГЦ-МГ4 по ГОСТ 30494-2011;

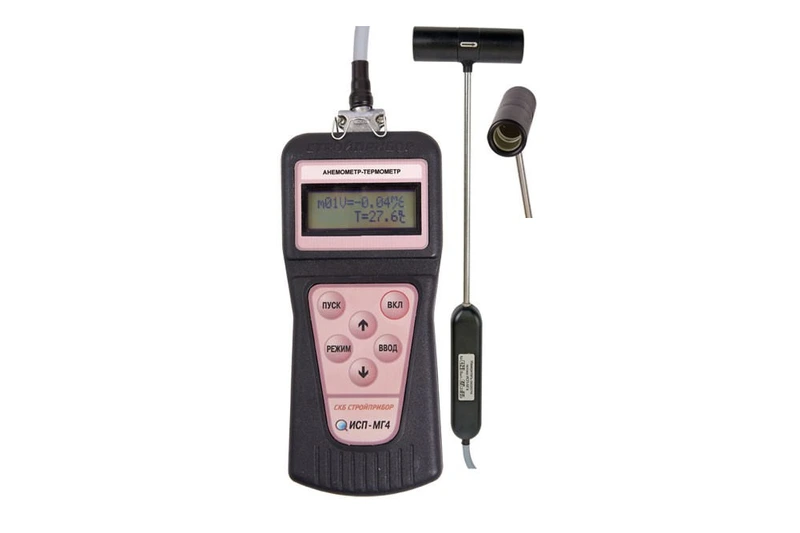

- Измерение кратности воздухообмена и тяги клапанов: высокоточный замер скорости движения воздушных струй электронным анемометром ИСП-МГ4 в диапазоне от $0,1$ до $20$ м/с;
- Толщинометрия армирования и защитных покрытий: проверка толщины скрытого стального усилителя внутри камер ПВХ-профиля магнитным толщиномером ТМ-20МГ4 по ГОСТ 31993;
- Тепловизионная съемка узлов примыкания по ГОСТ 26629: фиксация скрытых инфильтраций холодного воздуха, пропусков пены и промерзаний под отливом в зимний период при температурном перепаде не менее $15^\circ\text{C}$.
